弯角式多孔安装连接固定支架结构设计

　　这类弯角多孔支架在工业装配场景中应用十分广泛，小到自动化生产线的传感器安装位固定、小型气动元件的转接支撑，大到输配电设备内部的元器件限位、小型工装夹具的辅助定位，都能见到这类结构件的身影。不同于标准等边角钢类的通用支架，这个零件采用了非对称的弯折角度设计，一端为平直段，另一端为带圆弧过渡的弯折段，能够适配安装面存在高度差、角度差的特殊装配场景，避免额外增加转接垫块带来的装配累积误差。从结构设计逻辑来看，零件的平直段设置了等间距排布的安装孔，孔位公差按照IT7级精度预留，能够适配M4-M6规格的标准紧固件，安装时可根据实际固定位置选择对应孔位，无需现场二次钻孔，大幅提升现场装配效率。弯折段的圆弧过渡采用了R5的内圆角与外圆角匹配设计，

　　既避免了直角弯折带来的应力集中问题，也能在冲压成型过程中减少板材开裂的风险，零件整体采用3mm厚的冷轧钢板冲压成型，表面可根据使用场景做镀锌、喷塑处理，适配室内干燥环境或者户外轻度防腐蚀场景的使用需求。在安装边界的设计上，零件的平直段总长度控制在120mm范围内，弯折段的垂直高度为35mm，整体安装后占用的空间投影不超过130mm*40mm，不会在紧凑的设备内部占用过多装配空间，同时弯折段末端做了15°的斜切收尾，避免安装过程中锐边划伤操作人员或者相邻的线缆、元器件表面。从受力角度分析，零件的弯折处设置了加强压筋，虽然图纸中未做剖视展示，但从外形轮廓的等厚线可以判断，压筋深度控制在0.8mm，在不增加板材厚度的前提下，

　　将零件的垂直方向抗弯折强度提升了40%以上，能够承受最大5kg的垂直静载荷，满足小型元器件的固定支撑需求。孔位的排布上，平直段的三个安装孔中心距保持25mm的等间距，距离侧边的边距为8mm，符合紧固件安装的最小边距要求，安装时扳手操作空间充足，不会出现紧固件无法拧紧的问题；弯折段的单孔位设置在靠近圆弧过渡的位置，能够让固定点的受力直接传递到弯折加强区域，避免悬臂过长带来的零件形变。在实际选型使用时，需要注意安装面的平面度公差不超过0.2mm，若安装面存在局部凸起，会导致支架安装后出现翘曲，长期受载后容易在弯折处产生疲劳裂纹；如果用于有振动的设备场景，可在支架与安装面之间增加0.5mm厚的橡胶减震垫，同时配合防松垫圈使用，

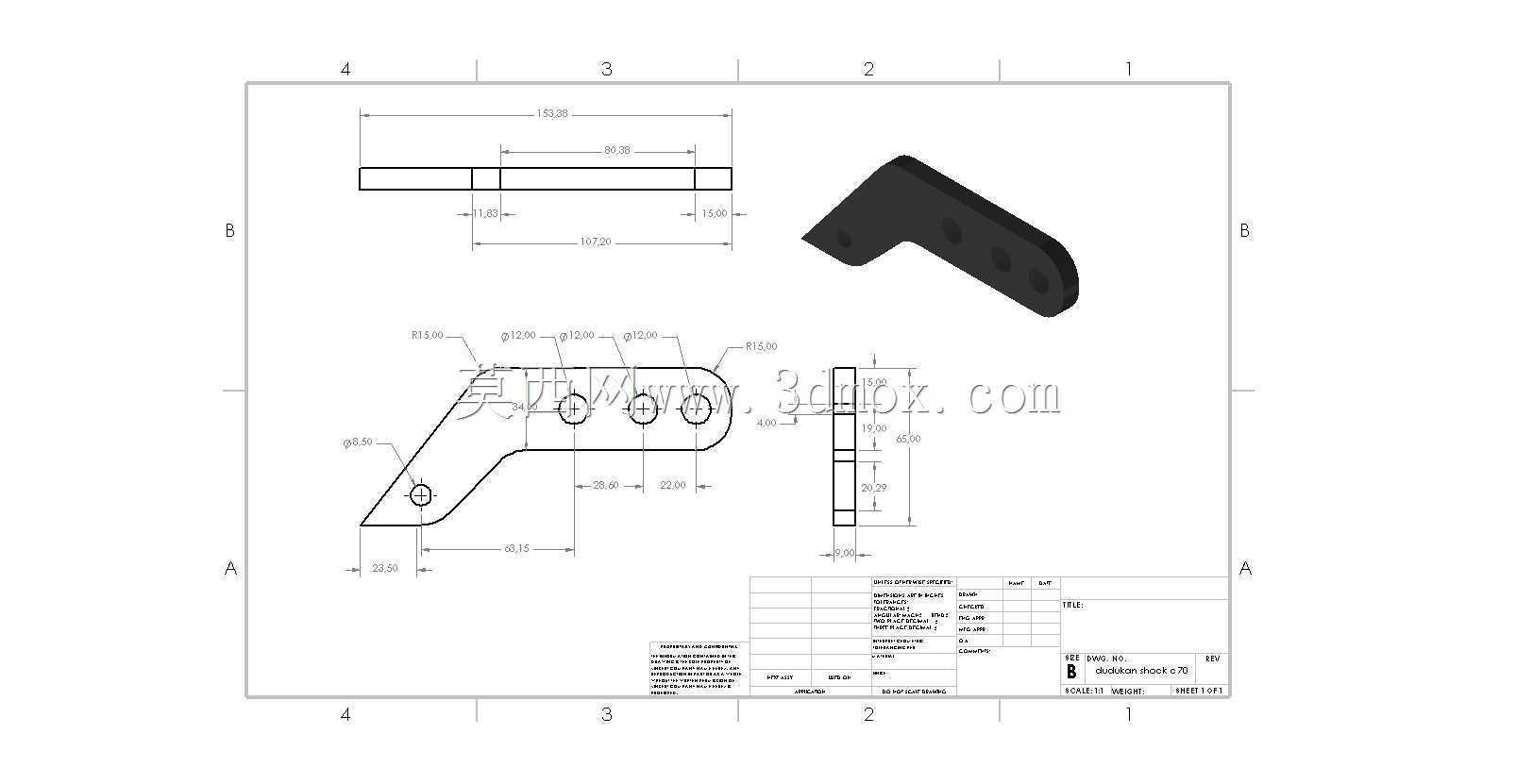

　　避免长期振动导致紧固件松动。这类零件的建模过程中，需要重点关注弯折处的展开尺寸计算，不同板材厚度、不同弯折圆角对应的展开补偿量存在差异，若补偿量计算偏差，会导致成型后孔位位置出现偏移，无法与安装位对齐；建模时优先采用钣金模块进行绘制，通过设置正确的弯折系数、释放槽参数，能够直接导出准确的展开下料图，对接后续的激光切割、冲压折弯工序，减少试制过程中的材料浪费。从图纸的视图标注来看，所有安装孔的位置度公差控制在0.1mm范围内，能够满足互换性要求，同批次零件无需选配即可直接安装，降低装配环节的人工调整成本。零件的边缘全部做了C0.5的倒角处理，去除冲压产生的毛刺，既能够提升装配操作的安全性，也能避免毛刺脱落掉入设备内部造成电路短路、运动部件卡滞等隐患。
