GL原子风格标识立体造型设计方案

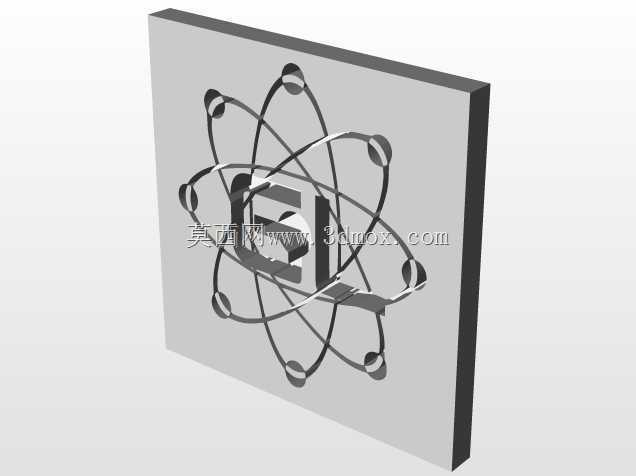

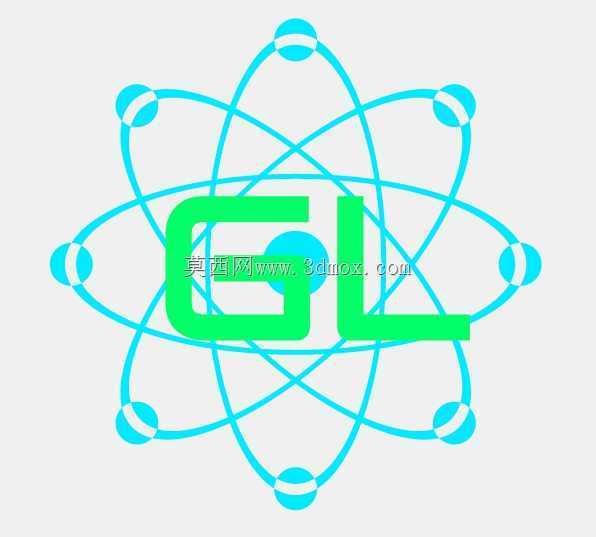

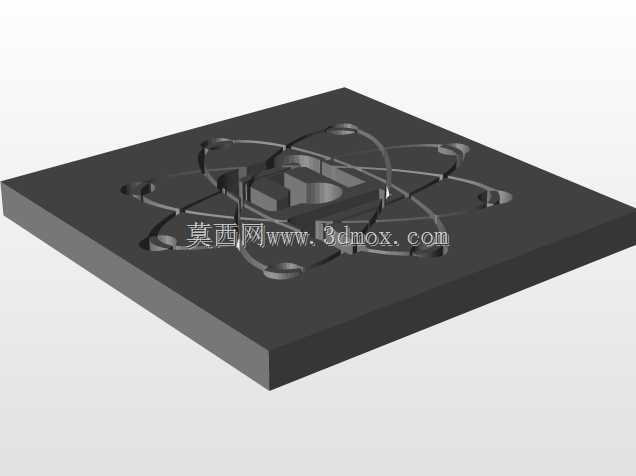

　　这款立体标识造型的设计，最初是为电力设备配套的品牌视觉展示单元做的结构方案，核心是把电力行业关联的原子结构意象与品牌字母标识做融合，适配户外电力设备铭牌、展厅展陈标识、产品外包装视觉识别等多个场景。从实际使用场景出发，这类标识常被安装在箱式电力设备的外壳立面、企业展厅的品牌展示墙、产品宣传的立体视觉物料上，需要兼顾远距离识别度与近距离的细节质感，同时要适配不同安装面的固定需求。设计过程中没有采用常规的平面标识拉伸方案，而是先拆解原子结构的核心视觉元素：中心核心球体、三层交错环绕的椭圆轨道、轨道上均匀分布的节点球体，再把GL两个品牌字母做立体加厚处理，放置在原子结构的视觉中心位置，让字母与原子轨道形成前后层次，

　　避免元素堆叠带来的视觉杂乱。从结构尺寸边界来看，整体造型采用中心对称布局，外轮廓的最大外接圆直径可根据安装场景做等比例缩放，最小适配100mm尺寸的设备铭牌安装位，最大可扩展至2000mm尺寸的展厅展陈需求，整体厚度控制在外接圆直径的1/8，既保证立体造型的光影层次感，又不会因为厚度过大增加安装负重与风阻，适配户外高空安装的抗风要求。轨道部分的截面采用圆形截面设计，直径为整体厚度的1/3，轨道上的节点球体直径与轨道截面直径保持一致，每个轨道上均匀布置6个节点，三层轨道分别绕X、Y、Z三个轴向偏转45度交错布置，避免轨道之间出现视觉重叠遮挡，同时保证各个角度观察都能看到完整的原子结构轮廓。中心的GL字母采用等厚立体结构，

　　厚度与整体造型厚度一致，字母边缘做R2的圆角过渡，避免尖锐边角在加工、安装过程中出现磕碰损伤，字母的外轮廓刚好落在中心球体的外边界范围内，不会超出原子结构的内圈视觉区域，保证整体造型的视觉重心稳定。安装结构的设计上，在造型背面预留了三个均匀分布的M4螺纹安装孔，孔位隐藏在轨道节点的背面，不会破坏正面的视觉完整性，安装孔的深度为整体厚度的2/3，既保证连接强度，又不会出现通孔破坏正面造型的问题。针对不同的使用场景，造型的表面处理可做适配调整：用于户外设备铭牌的版本，表面采用哑光磨砂质感处理，减少阳光直射带来的反光，提升标识的可读距离；用于展厅展陈的版本，轨道与节点采用半透明透光材质，中心字母做金属质感处理，内置低功耗LED光源，

　　可在暗光环境下呈现发光效果，提升展陈视觉冲击力。从结构强度角度考虑，轨道与中心球体、节点球体的连接位置做了加厚过渡处理，过渡圆角为R1，避免应力集中导致的结构断裂，即使采用树脂3D打印或者钣金焊接工艺加工，都能保证结构的连接强度，不会在运输、安装过程中出现部件脱落的问题。在建模过程中，所有曲面都做了连续性处理，轨道的椭圆曲线采用曲率连续的样条曲线绘制，保证曲面光滑无折痕，字母的轮廓曲线也做了曲率优化，避免出现尖锐的曲率突变点，不管是用于CNC加工、3D打印还是注塑成型，都能保证加工后的表面质感，不会出现曲面棱线错位的问题。考虑到部分场景需要将标识嵌入设备面板的安装槽内，造型的外轮廓边缘做了0.5mm的安装公差预留，保证嵌入安装时不会出现卡滞或者间隙过大的问题，背面的安装孔位也做了沉台设计，安装后螺丝头不会突出背面，保证标识与安装面完全贴合，不会出现翘边的情况。
