壁挂式五吨液压起重吊机结构设计

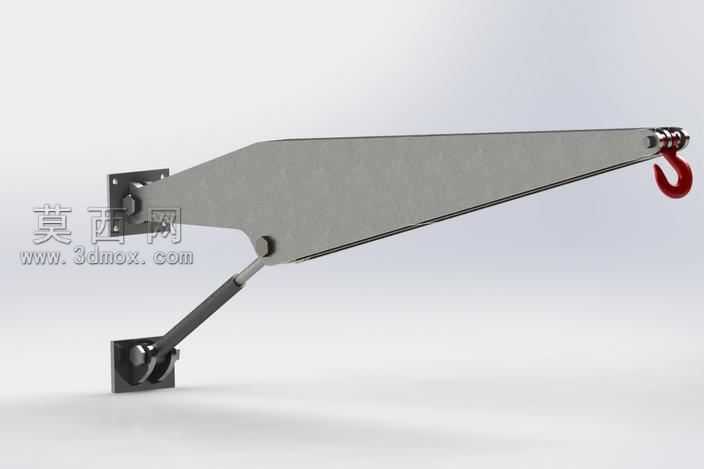

本作品为壁挂安装形式的液压起重设备三维建模成果，建模阶段以实际起重作业的载荷需求为核心依据，先完成整体安装基座、主吊臂、液压支撑油缸、末端吊钩组件的比例框架搭建，严格遵循壁挂式起重设备的力学传递逻辑，确定各部件的连接位置与尺寸参数。建模过程中对各活动连接部位做了精细化处理：主吊臂与墙面安装座的铰接位置预留了合理的转动间隙，匹配真实销轴连接的活动范围；液压油缸的两端铰接结构分别对应基座与吊臂的受力点，还原液压驱动吊臂俯仰变幅的真实运动轨迹，可模拟不同仰角下的作业状态。材质渲染阶段结合工业设备的真实用材特性做区分处理：墙面安装基座采用厚重的铸钢材质，添加表面喷砂处理的粗糙质感与防锈底漆的哑光深灰效果，凸显基座的承重稳定性；主吊臂采用高强度合金钢板焊接结构，表面做中灰色工业漆面处理，在吊臂受力集中的根部位置添加细微的焊接纹理细节，还原真实焊接构件的工艺特征；液压油缸的缸筒部分采用光亮的镀铬金属材质，活塞杆表面做高精度抛光的金属反光效果，油缸的密封端盖、油口接头等小部件分别做发黑处理与黄铜接头的材质区分，提升模型的真实感；末端吊钩组件采用锻造合金钢材质，添加红色安全警示漆面，吊钩的防脱卡簧结构也做了完整建模，还原起重吊钩的安全结构细节。设计思路上围绕壁挂式作业的空间优势展开，整体结构无需占用地面安装空间，可固定在厂房立柱、墙面等刚性结构上，通过液压油缸的伸缩驱动实现吊臂的俯仰调节，适配小范围内的重物吊装转运需求，各部件的结构尺寸均经过受力合理性校验，吊臂的截面形状采用变截面箱型结构，在保证结构强度的同时尽可能降低自身重量，液压油缸的安装位置经过力矩匹配计算，确保在额定五吨起重载荷下，油缸推力处于合理工作区间，避免出现结构干涉或者驱动力不足的问题。模型整体装配关系完整，各活动部件的运动约束设置合理，可直接用于运动仿真演示、结构受力分析以及生产加工的参考依据，完整还原了小型壁挂液压起重机的结构特征与工作原理。
