多列弧形排布电力变压器绝缘支撑结构

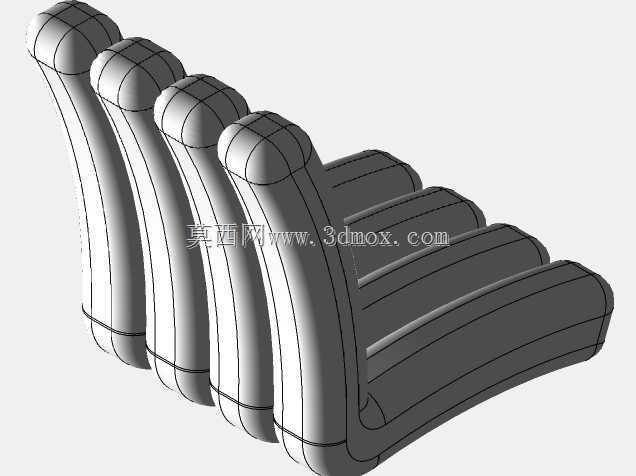

　　在输配电系统的变电环节里，这类多列弧形排布的绝缘支撑构件，是油浸式电力变压器绕组端部固定体系里的关键组成部分，日常运行中承担着压紧绕组、限制绕组位移、隔绝高低电位部件的核心作用，尤其适配大容量高电压等级的电力变压器绕组端部固定场景，能够在变压器遭遇短路电动力冲击、运输颠簸、长期运行振动的工况下，牢牢约束绕组的轴向与径向窜动，避免绕组变形引发绝缘破损、匝间短路等恶性故障。从结构设计逻辑来看，该构件采用四列平行弧形肋条搭配端部圆弧封头的构型，每一列肋条的弧度都严格匹配绕组端部的圆周曲率，安装时肋条的内弧面完全贴合绕组端部的绝缘纸筒外轮廓，相邻肋条之间预留的等宽间隙，一方面是为变压器油提供顺畅的流通通道，保障绕组端部的散热效率，

　　避免局部热点积聚加速绝缘老化，另一方面也能减少构件本身的材料用量，降低制造成本的同时减轻自身重量，减少对绕组端部的额外静压力。构件顶部的圆弧封头设计，是为了规避尖锐棱角带来的电场集中问题，在高电压场强环境下，金属或绝缘构件的尖锐边缘会引发局部电场畸变，极易产生局部放电现象，长期局部放电会逐步侵蚀周边绝缘材料，大幅缩短变压器的运行寿命，圆弧过渡的构型能够均匀打散端部场强，把局部放电起始电压提升到安全阈值以上，满足高电压等级变压器的绝缘设计要求。从安装边界维度考量，该构件的整体轴向高度需要匹配变压器绕组端部到夹件之间的预留压紧距离，安装时构件上端面抵靠在变压器上夹件的绝缘垫块下方，下端面完全贴合绕组端部的绝缘端圈，

　　四列肋条的排布间距需要对应绕组的撑条间隔，确保压紧力能够均匀传递到每一根绕组撑条上，避免局部压力过大压损绕组绝缘，也防止局部压力不足导致绕组固定失效。肋条的厚度设计经过短路电动力校核，在变压器出口短路的极端工况下，绕组会产生数倍于额定工况的轴向电动力，这就要求支撑构件具备足够的抗弯强度与抗冲击韧性，不能出现断裂、过度形变的情况，同时构件本身采用绝缘性能优异的层压绝缘材质加工，表面光滑无毛刺，安装过程中不会刮伤绕组的绝缘纸层。在实际变电站现场运维场景中，这类支撑构件的可靠性直接决定了变压器的抗短路能力，很多老旧变压器的短路故障，追根溯源都是端部支撑构件设计不合理，要么是弧度不匹配导致贴合度差，要么是肋条强度不足在短路冲击下断裂，

　　要么是间隙设计不合理导致油路堵塞散热不佳。该结构的多列平行设计，还能在压紧过程中自动适配绕组端部的微小尺寸公差，不会因为绕组加工的细微圆度误差出现局部悬空的情况，每一根肋条都能独立传递压紧力，配合端部的圆弧过渡，在长期运行的热胀冷缩循环中，也不会因为应力集中出现构件开裂的问题。另外，构件底部的平直段设计，是为了和绕组端圈形成足够的接触面积，降低接触位置的压应力，避免长期压紧状态下绝缘材料出现蠕变凹陷，导致压紧力松弛。在变压器的装配流程里，这类支撑构件不需要额外的固定件，依靠上下端的夹紧力就能完成固定，装配工序简单，能够有效提升总装环节的作业效率，同时后续检修过程中也可以快速拆卸更换，不需要对周边部件进行大范围拆解，降低现场运维的作业难度。针对不同容量等级的变压器，只需要调整肋条的长度、弧度以及排布间距，就能适配不同直径、不同高度的绕组固定需求，具备较强的结构通用性，不需要重新开模加工，能够有效压缩产品的设计与制造成本，适配批量生产的工艺要求。
