电力变压器配套倾斜支撑结构件

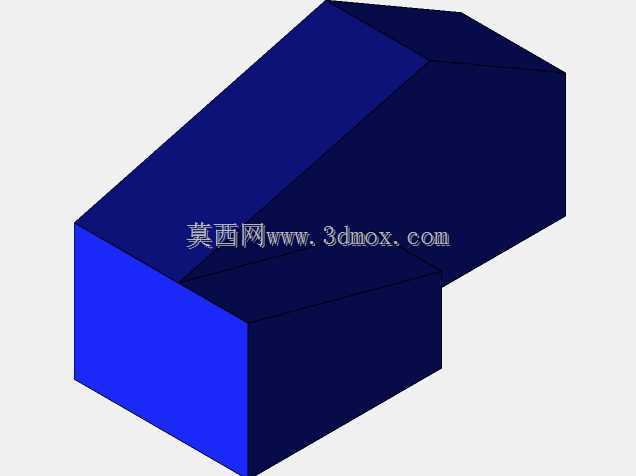

　　在电力输配系统的变压器安装场景中，倾斜支撑是保障设备安装稳定性、抵消安装面坡度偏差的关键配套构件，这类构件常应用于户外台架式变压器安装、户内配电房变压器就位等场景，当安装基础存在预设倾角、或是现场地面平整度无法满足水平安装要求时，倾斜支撑可作为过渡连接件，在变压器本体与安装基座之间形成适配的角度补偿，避免变压器本体因安装面倾斜导致内部绕组受力偏移、绝缘油液面倾斜溢出、接线端子受力拉扯断裂等问题。从结构设计逻辑来看，该倾斜支撑采用一体化块式结构设计，整体为实心承力构型，没有多余的镂空减重结构，这一设计思路主要考虑到变压器本体重量较大，支撑件需要长期承受静载荷，同时还要抵御户外环境下的风载、轻微地质振动带来的交变载荷，

　　实心结构能够避免应力集中点的出现，长期使用下不会出现焊缝开裂、结构形变等失效问题。支撑的两个连接面分别设置为水平基准面与倾斜适配面，倾斜面的角度经过严格计算，匹配常规台架安装中常见的3°到8°的坡度补偿需求，两个连接面均做了平面度处理，表面粗糙度控制在合理区间，保证与变压器底部安装脚、基座安装面的贴合度，避免安装后出现点接触导致的局部压强过大问题。从安装边界来看，该支撑的外形尺寸适配主流10kV级中小型电力变压器的安装脚间距，支撑的水平底面长度与宽度能够完全覆盖变压器安装脚的接触面积，不会出现支撑面边缘悬空的情况，倾斜面的高度差经过精准控制，安装后能够让变压器本体保持水平状态，保证油枕油位指示准确、

　　瓦斯继电器等保护装置能够正常触发动作。在实际选型应用中，这类倾斜支撑通常成对使用，根据现场基础的倾斜方向布置在对应位置的安装脚下方，安装时不需要对原有变压器基座做额外的找平处理，能够大幅缩短现场安装的施工周期，减少土建施工的工作量，尤其适合山地台区、地形起伏较大的户外变压器安装场景，相比传统的垫铁找平方式，一体化的倾斜支撑不存在垫片滑移、多层垫片叠放导致的支撑刚度不足问题，长期运行的可靠性更高。从结构受力角度分析，该支撑的倾斜过渡区域采用大圆角过渡处理，没有尖锐的直角转折，能够让载荷在构件内部均匀传递，避免直角位置的应力集中导致的构件断裂风险，构件整体的材质选用常规的结构钢材质，表面做防锈防腐处理，能够适应户外高温、高湿、

　　盐雾等不同的运行环境，不需要频繁做防腐维护。在三维建模过程中，该模型严格按照实际安装的尺寸公差要求构建，两个安装面的平行度、倾斜面的角度公差都控制在工程允许的范围内，能够直接用于安装模拟、干涉检查等设计环节，设计人员可以直接将该模型导入变压器整体装配模型中，验证不同安装坡度下的适配性，也可以基于该模型快速衍生出不同倾斜角度、不同尺寸规格的系列化支撑构件，满足不同容量变压器、不同安装场景的使用需求。
