卧式长轴式电力配套构件三维结构

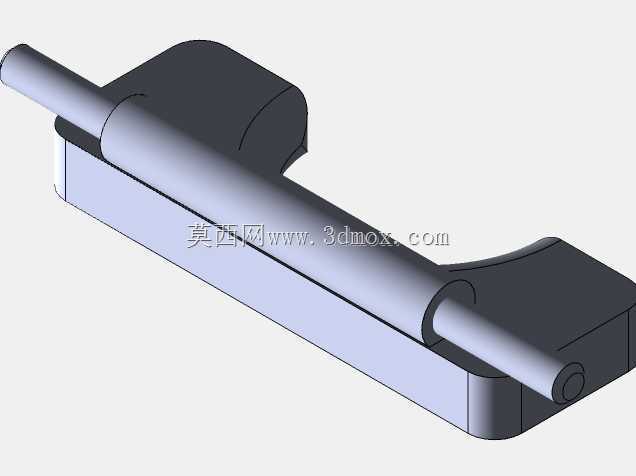

　　在电力输配系统的户外台区、厂区变压站点位中，这类带长轴的卧式构件常作为变压器操动联动结构的核心组成部分，承担着分接开关档位调节、外部操作力传导的实际作用，区别于内置式的调节结构，这种外伸长轴的设计能够让运维人员在不打开变压器箱体密封盖板的前提下，完成档位切换操作，大幅降低雨季、沙尘天气下开盖操作带来的密封失效、绝缘受潮风险。从结构设计逻辑来看，整体采用卧式贴装的布局思路，主体基座部分做了圆弧过渡的贴合面，能够匹配变压器箱体侧壁的弧形焊接轮廓，安装时基座与箱体侧壁之间加装耐油橡胶密封垫，通过基座四周的沉头螺栓孔完成固定，密封压缩量控制在百分之三十左右，既能够保证长期户外使用的密封可靠性，

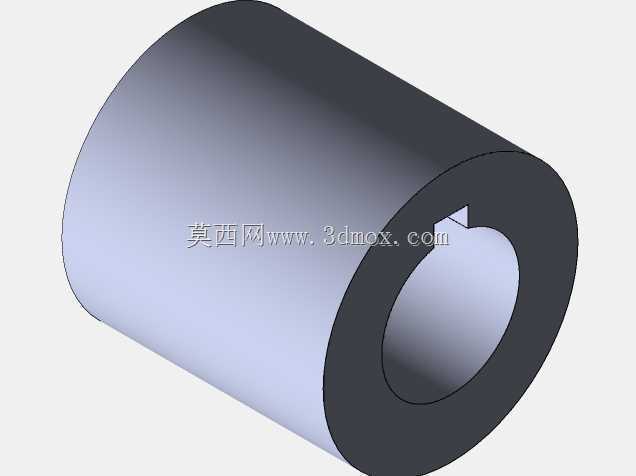

　　也不会因为螺栓预紧力过大导致橡胶垫永久变形失去密封效果。外伸的长轴采用阶梯轴结构设计，靠近基座的位置做了轴径加粗处理，一方面能够提升长轴的抗弯曲强度，避免运维人员操作时施加过大径向力导致轴体变形，另一方面加粗段与基座内部的轴套配合，能够形成更长的密封支撑面，减少轴体转动过程中的径向窜动，降低密封件的磨损速率。长轴的外伸端做了平面铣削处理，能够匹配标准操作手柄的安装接口，不需要额外加工转接件就可以直接适配电力运维通用的操作工具，降低现场运维的配件适配成本。基座内部的腔体预留了润滑脂填充空间，装配时可以填充低温耐候润滑脂，保证在零下四十摄氏度到零上八十摄氏度的环境温度区间内，轴体转动都不会出现卡滞问题，

　　适配国内绝大多数区域的户外使用环境。从安装边界尺寸来看，长轴的外伸长度经过精准核算，既能够避开变压器箱体外部的散热片、高低压接线端子等周边构件，保证操作时手柄转动不会和周边部件发生干涉，也不会因为轴伸过长导致外力碰撞时出现轴体弯曲、基座密封失效的问题，基座的整体厚度控制在合理范围内，不会过多占用变压器箱体外部的安装空间，在紧凑型箱变、柱上变这类安装空间局促的场景下也能顺利完成装配。结构细节上，基座与长轴的配合位置采用了双重密封结构，外侧是防尘密封圈，阻挡外部的沙尘、雨水进入轴套间隙，内侧是耐油橡胶密封圈，阻挡变压器箱体内部的绝缘油顺着轴间隙渗漏到外部，两道密封圈之间预留了微小的泄放腔，即便出现微量的绝缘油渗漏，

　　也会暂存在泄放腔内不会直接流到设备外部，给运维检修留出足够的处理窗口期。在实际建模过程中，所有的配合尺寸都按照机械加工的通用公差要求做了预留，轴与轴套的配合间隙控制在0.02到0.05毫米之间，既能够保证转动的顺畅性，也不会因为间隙过大导致密封件偏磨。基座的边角位置全部做了圆角处理，避免安装过程中尖锐边角划伤施工人员，也能够减少边角位置的应力集中，提升构件长期使用的结构强度，即便是在户外遭遇大风、外力磕碰等情况，也不会出现基座开裂的问题。这类结构的设计没有采用复杂的异形曲面，全部采用规则的拉伸、旋转、切除特征完成建模，后续如果需要做工程图导出、数控加工编程，都可以直接提取模型特征，不需要做额外的模型修复工作，适配常规的机械加工工艺流程，能够有效降低零件的加工制造成本。
