透明外壳便携直连式微型水泵结构设计

　　这款微型水泵的结构设计，最初是面向小型净水设备、桌面水循环系统、户外便携取水装置这类对安装空间、运行噪音有严苛要求的场景做的方案，在做三维建模的时候，首先要平衡的就是内部流道效率和外部安装边界的矛盾——很多同类型小泵要么为了压缩体积牺牲了叶轮腔的流道顺滑度，运行时容易在腔体内形成紊流，不仅出水压力波动大，长时间运行还会因为局部气蚀缩短叶轮寿命；要么就是为了保证流道效率把壳体做的过于臃肿，没法塞进紧凑的设备仓里。

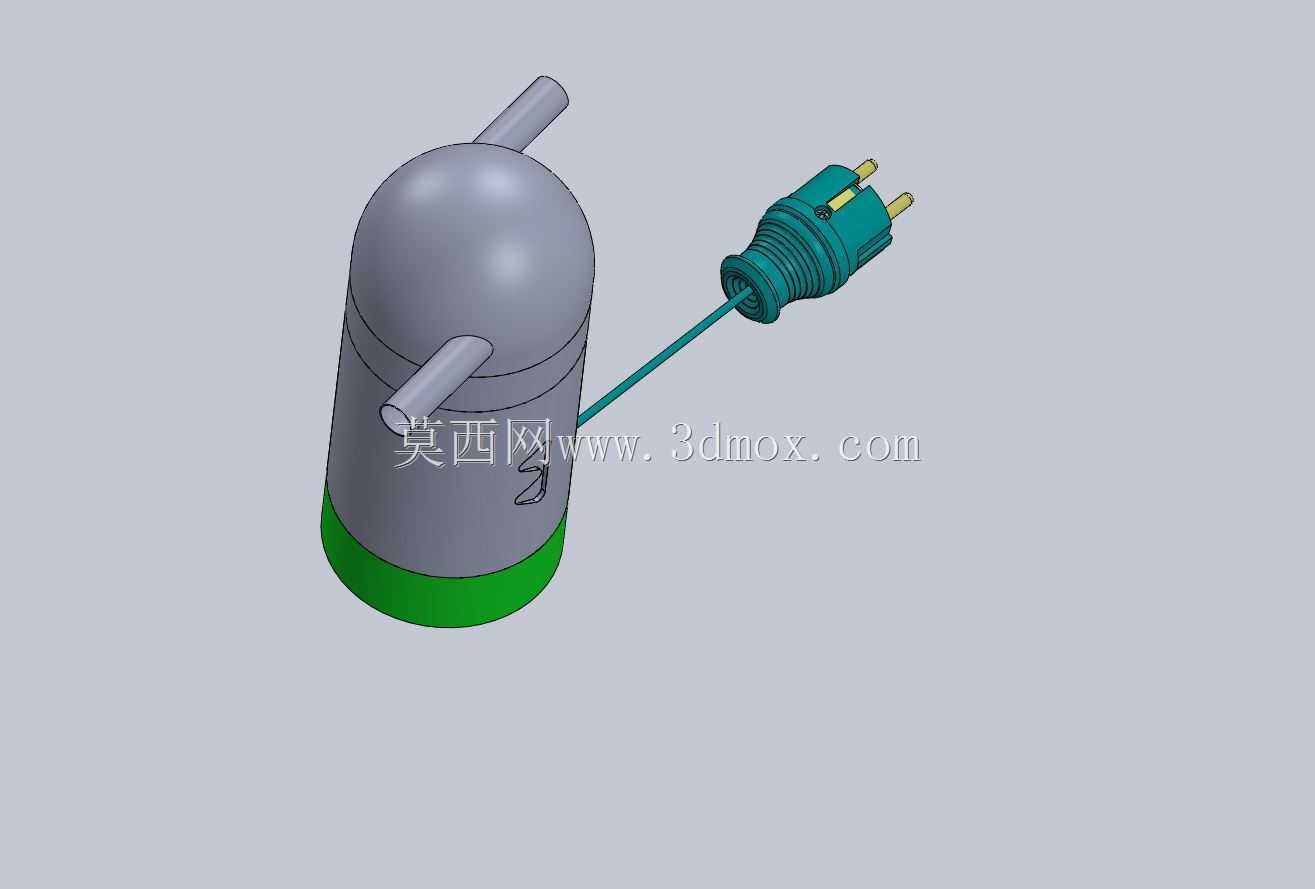

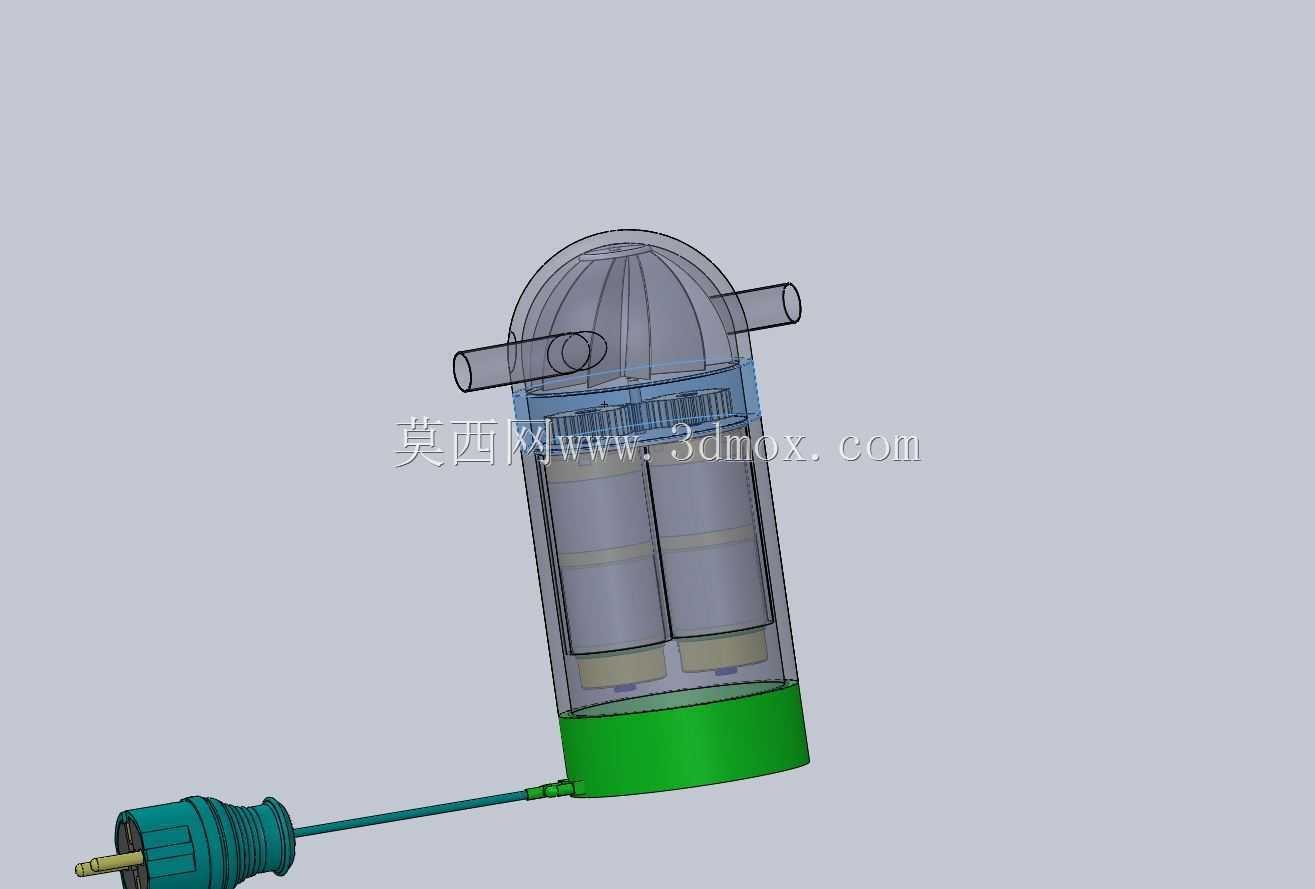

　　从结构上看，这款泵采用了上下分段式的壳体设计，下半部分是动力舱，内置两组并列的驱动单元，直接和底部的端盖做密封配合，端盖位置预留了线缆出线的防水结构，出线端做了应力释放的锥面过渡，避免设备移动过程中线缆反复弯折导致密封失效。上半部分是透明的叶轮腔壳体，采用可视化的透明材质，一方面是方便日常运维的时候直接观察叶轮运行状态、有没有杂质卡滞，不需要拆开壳体就能判断故障点；另一方面透明壳体和内部的导流罩做了嵌套配合，导流罩直接卡在壳体的定位筋上，不需要额外的紧固件固定，装配的时候直接压入就能完成定位，能减少装配工序的零件数量。

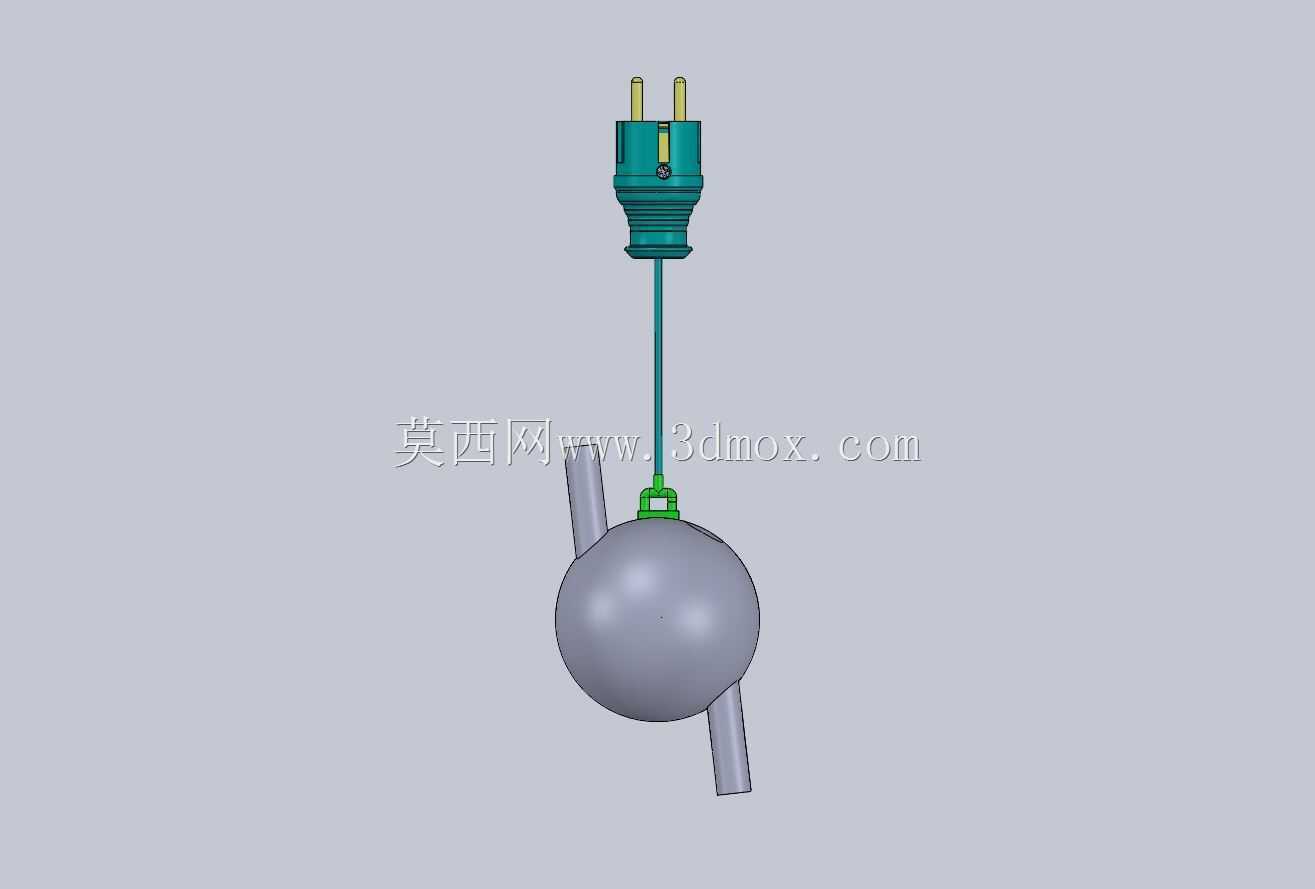

　　进出水接口采用了侧出式的水平接口设计，两个接口的中心距、接口外径都匹配常规的8mm净水软管，安装的时候不需要额外做转接头，直接把软管套上用喉箍锁紧就能完成管路连接，接口位置做了一圈凸起的防脱棱，即使管路内有瞬时的压力波动，软管也不会从接口上滑脱。底部的动力舱外径控制在52mm，整体高度不含接口是118mm，两个侧出接口的顶端距离泵体中心轴线的高度是76mm，安装的时候只需要在设备安装板上预留直径55mm的安装空位，底部留10mm的走线空间就能完成布置，不需要额外做复杂的安装支架，泵体自身的重量只有210g，即使是壁挂式安装的小型设备，也不会因为泵体自重给安装板带来额外的负载压力。

　　在功能设计上，这款泵的叶轮腔和动力舱之间做了独立的密封隔层，隔层上的轴封采用了双O型圈的密封结构，即使输送的流体里带有少量细小杂质，也不会渗入动力舱损坏驱动元件；叶轮采用了离心式的闭式叶轮设计，和导流罩的间隙控制在0.3mm，这个间隙值是经过反复流道仿真确定的——间隙太大容易出现回流，降低出水效率，间隙太小则会因为加工公差、运行时的热胀冷缩出现叶轮擦碰壳体的问题，运行时会产生额外的噪音和磨损。透明壳体的顶部做了圆弧过渡的导流面，能把叶轮甩出的流体平顺的引导到出水接口位置，减少流体在腔体内的折返损失，在额定工况下，这款泵的出水流量能达到6L/min，出水扬程可以到3米，完全能满足小型净水设备、桌面水冷循环、小型园艺浇灌这类场景的使用需求。

　　建模的时候特意把所有配合面的公差都做了明确的标注，比如透明壳体和下端动力舱的配合面采用了H7/h6的间隙配合，装配的时候既能保证顺利压入，又不会因为间隙过大出现漏水的问题；导流罩和壳体内壁的定位筋配合，预留了0.1mm的装配间隙，考虑到透明塑料件的成型收缩率，避免注塑成型后零件出现装配干涉。线缆出线位置的密封槽尺寸是按照常规的2*0.5平方线缆外径做的，装配的时候配合密封胶圈，能达到IP65的防护等级，即使在潮湿的环境下使用，也不会出现电路短路的问题。另外在叶轮腔的底部位置，特意做了一圈沉淀槽，流体里带的少量大颗粒杂质会先沉淀在这个槽里，不会直接冲到叶轮位置打坏叶片，日常维护的时候只需要把下端盖拆开，就能清理沉淀槽里的杂质，不需要把整个泵从管路上拆下来，能大幅降低后期运维的工作量。

　　从实际应用的角度出发，这款泵的结构没有采用复杂的异形结构，所有零件都是可以通过常规注塑工艺加工的，没有特殊的拔模角度要求，也不需要复杂的模具抽芯结构，能有效控制量产时候的零件成本；内部的驱动单元采用了通用的标准件，后期维修更换的时候不需要定制专属配件，市场上就能买到匹配的替换件，能降低全生命周期的使用成本。侧出式的接口设计也让管路布置更加灵活，不管是水平安装还是垂直安装，进出水方向都能适配现场的管路走向，不需要额外调整泵体的安装角度，也不会因为安装角度问题影响泵的排气和正常运行。
