拉杆式双作用液压活塞缸结构设计

　　这款液压活塞执行元件的结构设计，完全围绕中高压液压系统的连续作业需求展开，在工程机械、工业液压站、船舶甲板机械、航空地面保障设备的液压回路中都能适配。从实际工况适配性来看，该结构采用双作用活塞式设计，区别于单作用柱塞缸仅能单向输出推力的特性，可通过活塞两侧腔体的压差变化，实现伸出、缩回两个方向的可控动力输出，能直接驱动负载做直线往复动作，无需额外配置回程复位机构，大幅简化配套执行端的安装结构。

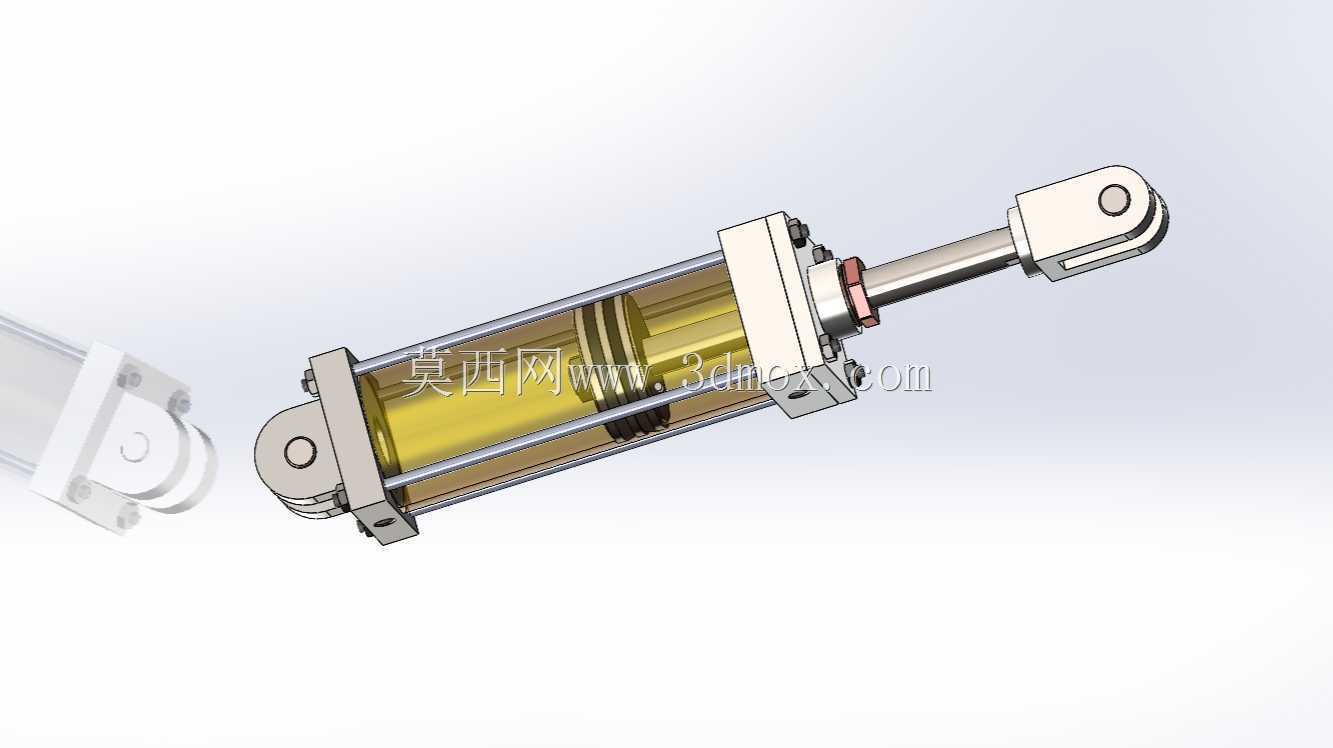

　　从核心功能特性来看，活塞与缸筒内壁的密封采用多道组合密封结构，可在16MPa额定工作压力下保持极低的内泄漏率，避免高低压腔窜油导致的输出力损失；活塞杆表面做了硬化镀层处理，耐磨性能可满足户外多粉尘、轻度腐蚀环境下的长期往复运动需求，外露杆端配置的防尘圈可阻挡外界杂质进入缸筒内部，保护密封件与缸筒内壁不受划伤。端盖与缸筒的连接采用四根对称布置的拉杆锁紧结构，相比法兰焊接式缸筒，这种结构的加工难度更低，后期密封件更换维护时无需切割焊接结构，仅需松开拉杆螺母即可拆解端盖，现场维护效率提升明显。

　　设计过程中首先明确了安装边界的约束条件：两端采用耳环式铰接安装结构，安装孔的同轴度公差控制在0.02mm以内，可适配设备上的铰接支座，允许工作过程中存在小幅角度摆动，抵消安装面的平行度误差，避免活塞杆承受径向偏载导致的密封件偏磨。缸筒外径、活塞杆直径、行程长度的参数匹配经过受力校核，在额定压力下活塞杆的伸出推力、缩回拉力均覆盖常规中小负载液压驱动场景的需求，活塞杆的长径比控制在合理范围内，避免全伸状态下出现杆体挠曲变形。进出油口采用标准内螺纹连接接口，位置布置在缸筒两端的端盖侧面，可适配常规液压管路的布管走向，避免管路与周边设备结构产生干涉。

　　从结构细节设计来看，活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，在高频往复运动、带冲击负载的工况下不会出现活塞松动移位的问题；缸筒内部设置了缓冲结构，当活塞运行到行程末端时，缓冲柱塞会提前封堵主回油通道，通过节流阻尼降低活塞的运行速度，避免活塞直接撞击端盖产生冲击噪音与结构损伤，可有效延长元件的使用寿命。端盖处的导向套采用铜基合金材质，具备良好的自润滑性能，可对活塞杆的往复运动提供稳定的径向支撑，减少杆体的径向窜动。

　　在实际选型适配过程中，该结构可根据不同的负载需求调整活塞直径与活塞杆直径的配比，针对需要快速动作的场景可加大活塞杆直径提升有杆腔回油速度，针对需要大推力输出的场景可加大活塞直径提升无杆腔的作用面积。整体结构的所有零部件均采用常规机械加工工艺即可生产，缸筒采用高精度珩磨工艺保证内壁粗糙度与圆度要求，活塞杆采用磨削加镀层工艺保证表面硬度与尺寸精度，没有特殊工艺要求，适合批量加工生产。安装时仅需保证两端铰接轴的轴线平行，避免活塞杆承受额外径向力，即可保证长期稳定运行，日常维护仅需定期检查密封件是否存在外泄漏、铰接处的润滑是否充足即可，运维成本较低。
