带菱形安装法兰的流体输送泵头结构

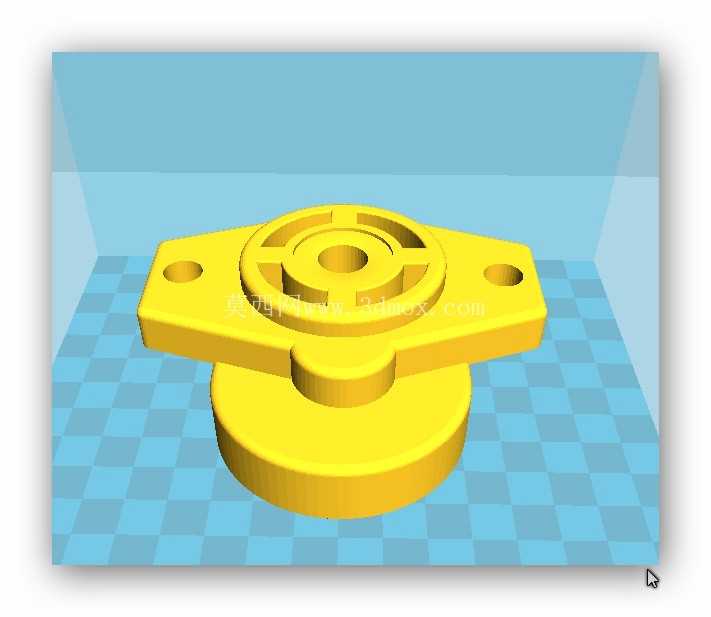

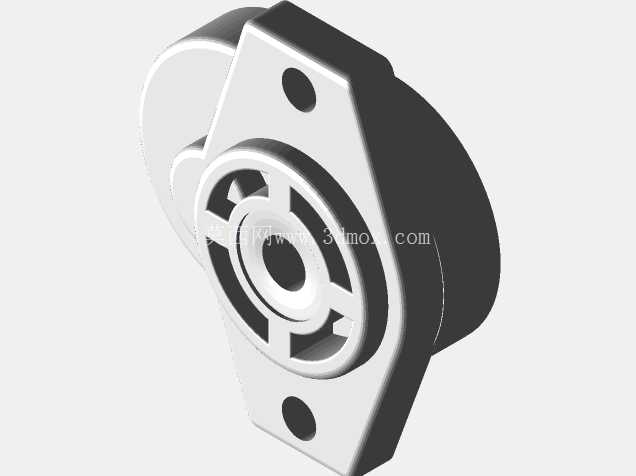

　　这款泵头结构的三维建模，核心围绕小型流体输送场景的实际安装与运行需求搭建，在做结构拆解时能看到，整体采用上下分体式的同轴布局，下部为圆柱形的泵腔基座，上部集成带两个对称安装孔的菱形法兰盘，法兰中心区域设置带格栅式通流槽的环形接口，可直接对接进出液管路或者驱动端的连接轴套。从实际应用场景来看，这类结构多用于小流量低压输送工况，比如小型冷却循环系统、实验室流体输送装置、小型净水设备的动力端配套，安装时两个对称的安装孔可以快速穿设螺栓完成固定，菱形法兰的切边设计能有效缩减安装占用的平面空间，在狭小的设备舱内布置时，不会因为圆形法兰的大外轮廓干涉周边的管路或者电控元件。

　　设计过程中优先考虑了安装边界的适配性，下部圆柱基座的外径与上部法兰的对角尺寸做了梯度差控制，法兰的两个安装孔中心距按照常规小型泵的通用安装孔距设定，能适配多数现成的安装支架，不需要额外做转接板加工。中心区域的格栅式通流槽，一方面是作为流体进出的过流通道，另一方面格栅的筋条可以对进入泵腔的大颗粒杂质做初步阻挡，避免大尺寸硬物进入泵腔损坏内部的叶轮或者密封件，筋条的厚度与槽宽比例经过反复调整，既保证过流面积不会因为格栅设置出现过大的压损，也能保证筋条自身的结构强度，在流体长期冲刷下不会出现断裂变形。

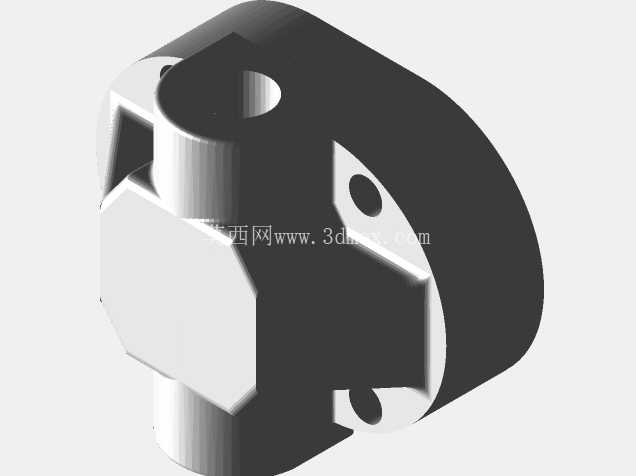

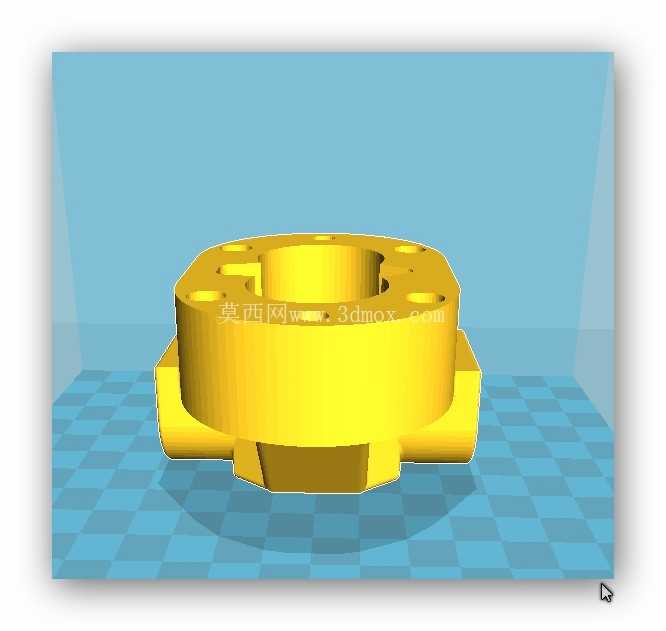

　　上部法兰与下部圆柱基座的衔接位置做了环形的凸台过渡，这个过渡结构不是单纯的工艺圆角，而是可以在安装时嵌入安装面板的定位沉孔，完成泵体的径向定位，避免泵运行过程中因为振动出现径向窜动，降低连接螺栓受到的剪切力，延长紧固件的使用寿命。从建模的细节处理来看，所有的棱角位置都做了适配注塑或者压铸工艺的圆角处理，没有尖锐的直角结构，不管是采用塑料注塑成型还是铝合金压铸生产，都能顺利脱模，不会出现应力集中的开裂风险。安装孔的位置做了沉头设计，螺栓锁紧后头部不会突出法兰表面，进一步压缩整体的安装高度，适配对安装空间高度有严格限制的紧凑设备。

　　在实际选型配套时，这款泵头可以匹配不同功率的微型驱动电机，只需要调整中心轴孔的配合尺寸就能完成适配，不需要改动外部的安装法兰结构，通用性较强。流体通道的内壁做了等壁厚设计，避免成型过程中出现壁厚不均导致的缩痕，同时也能减少流体在腔体内的紊流，降低运行过程中的流体噪音。法兰表面的平面度在建模时按照密封配合面的要求做了公差预留，安装时配合密封垫片就能实现端面的静密封，不会出现流体渗漏的问题。下部圆柱基座的外圆面可以根据需求加装密封圈，适配插入式的安装场景，直接嵌入设备的储液腔壁面完成固定，进一步拓展安装方式的适配范围。整个结构没有多余的冗余设计，所有的几何特征都对应实际的功能需求，没有为了外观好看添加无意义的造型，完全从工程实用角度出发完成结构搭建，对于做小型流体设备开发的结构工程师来说，这个模型可以直接作为基础结构参考，根据具体的流量压力参数调整局部尺寸就能快速投入实际生产设计，不需要从零开始搭建基础结构，能有效缩短前期的结构设计周期。
