Fusion360机械结构练习零件合集

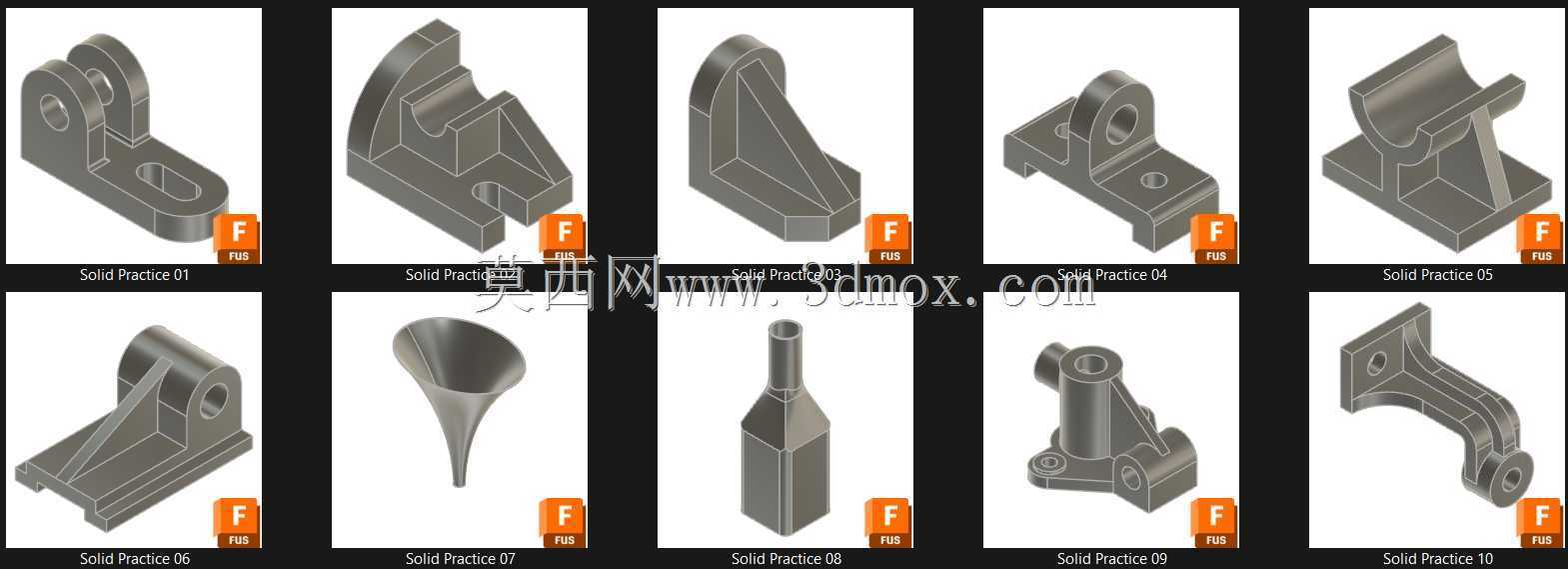

　　这批练习构件覆盖了机械设计中最常见的几类典型结构，从带安装孔的铰接支座、带加强筋的支撑座，到异形导流构件、多通连接头，每一个零件都对应实际工业场景里的常用结构形态，适合用来掌握三维建模中从草图绘制到特征生成的全流程逻辑。先看带腰型安装孔的铰接支座，这类结构在自动化生产线的工件定位工位、输送线的侧挡调节机构里极为常见，腰型孔的设计是为了抵消安装面的加工公差，给装配留出±3mm的调节余量，铰接孔的同轴度公差通常控制在0.02mm以内，建模时需要注意孔与安装面的垂直度约束，避免后续装配时出现销轴卡滞的问题。再看带三角形加强筋的支撑座，这类结构多用于设备机架的承重支撑点位，比如小型输送线的端部托辊安装座、工装夹具的基体支撑，

　　加强筋的厚度通常取主体壁厚的0.7-0.9倍，筋条与主体的连接处做R2-R3的圆角过渡，避免应力集中导致的受力断裂，建模时要优先保证支撑面的平面度，安装孔的位置度公差要控制在0.05mm范围内，确保与机架型材的孔位对齐。那组异形的漏斗形导流构件，常见于粉体输送设备的落料口、小型灌装机的导流料道，曲面的顺滑度直接影响物料的流通效率，建模时需要用放样特征来生成连续的曲面，内壁不能出现折线拐点，否则会造成物料卡滞，出料口的直径要匹配后续输送管路的通径，安装法兰边的螺栓孔要做等距圆周阵列，保证与管路对接时的密封性。还有那个多通连接接头，在气动回路、小型液压站的管路排布里经常用到，各个接口的轴线角度要严格按照管路走向设计，

　　接口处的外螺纹或者快插接口的安装位要预留足够的装配空间，避免安装时与相邻管路产生干涉，建模时要注意各个流道的相交处做圆角过渡，减少流体输送时的阻力。剩下的几个弯臂形连接件，多用于设备的门体铰链、检测传感器的安装支架，弯臂的折弯角度要根据实际安装空间调整，安装面之间的平行度或者垂直度要根据使用场景设定公差，比如传感器支架的安装面角度偏差不能超过0.5度，否则会导致检测位置偏移。这批零件的建模练习，核心是掌握不同特征的适用场景：拉伸特征适合规则的块状、板状结构，旋转特征适合轴类、盘类回转体，放样和扫掠特征适合异形曲面、弯管类结构，同时要在建模过程中养成考虑加工工艺的习惯，比如零件的壁厚要尽量均匀，避免出现壁厚突变导致的注塑或者铸造缺陷，

　　需要铣削加工的面要预留足够的加工余量，避免后续无法达到表面粗糙度要求。从安装边界来看，这类小型结构件的安装面通常都设计有沉头孔或者通孔，适配M4-M8的常用螺栓，零件的整体外形尺寸大多控制在50mm-150mm之间，既可以作为独立的功能零件直接用于小型设备，也可以作为复杂装配体里的子构件，和其他标准件、加工件组合成完整的功能模块。做这类练习的时候，不能只追求外形的相似度，要在建模过程中同步思考每个结构的设计意图：为什么这里要做加强筋，为什么这个孔要做腰型，为什么这个曲面要做顺滑过渡，把建模操作和实际工程需求结合起来，才能真正掌握三维结构设计的核心逻辑，而不是单纯的软件操作练习。
