AutoCAD三维机械练习构件结构设计

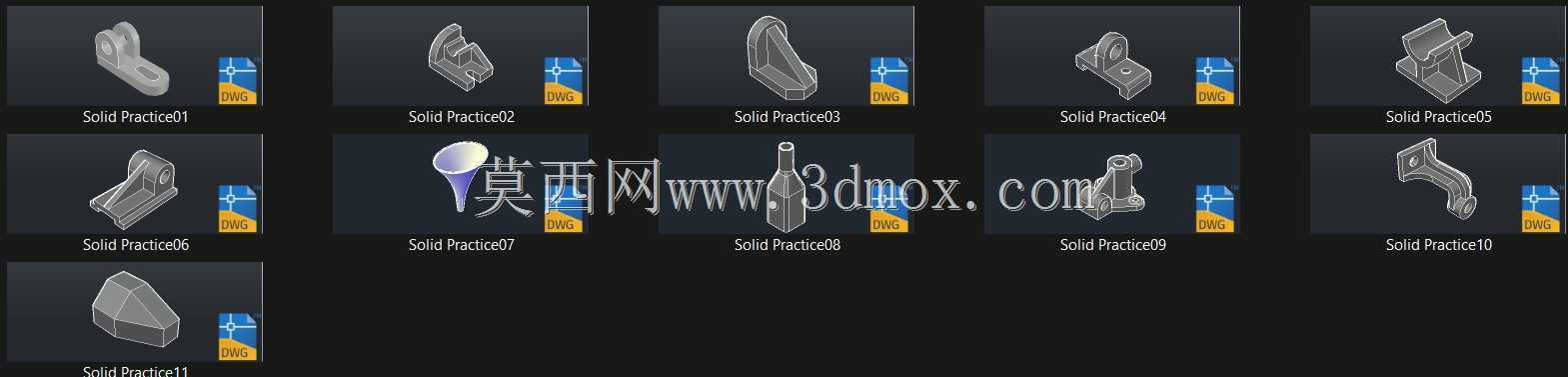

　　这批三维练习构件，覆盖了机械结构设计中最常见的几类典型零件形态，从带安装孔的悬臂支撑件、卡扣式定位件，到曲面过渡的异形连接件、带安装座的支撑块，每一个构件的形态都对应着实际工业场景里的真实零件特征，适合用来打磨三维建模的基础操作能力，也能帮助设计者快速熟悉不同类型零件的结构逻辑。在实际工业应用中，这类形态的零件广泛出现在各类自动化设备的工装夹具、小型机电产品的内部支撑结构、五金连接件的设计场景里，比如悬臂支撑件常用来固定传感器、小型气动元件，需要兼顾安装强度和空间避让，卡扣式定位件多用于设备外壳的快拆结构、线束的固定卡扣，不需要额外紧固件就能实现快速拆装，异形连接件则用在两个非平行安装面之间的过渡连接，

　　需要匹配不同安装面的角度和孔位，保证连接的同轴度和结构强度。从设计思路来看，这批构件的建模过程完全遵循机械零件设计的常规逻辑，先确定核心的安装基准面，再根据功能需求延伸出支撑、连接、定位的结构特征，比如带长圆孔的支撑件，长圆孔的设计是为了预留安装调整余量，抵消加工和装配过程中的位置误差，这类结构在实际设备调试中非常实用，不需要极高的加工精度就能完成装配，降低生产和装配的成本。曲面过渡的异形件则重点练习了放样、扫掠这类曲面建模命令的使用，实际生产中这类异形件多采用压铸或者注塑工艺成型，建模时需要注意壁厚的均匀性，避免出现壁厚突变导致的成型缺陷，同时过渡圆角的大小要匹配模具的脱模角度，防止生产过程中出现粘模、应力集中的问题。

　　从安装边界来看，这批构件的尺寸都控制在小型机械零件的常规范围内，最大的构件长度不超过150mm，最小的定位件尺寸在20mm左右，安装孔的直径覆盖了M3到M8的常规螺栓规格，适配大部分小型机电设备、工装夹具的安装需求，不需要额外做尺寸缩放就能直接作为设计参考用到实际项目中。在建模练习的过程中，可以重点关注不同特征的创建顺序，比如先做主体的拉伸特征，再添加孔、倒角、圆角这类细节特征，遵循“先大后小、先主体后细节”的建模原则，这样建出来的模型特征树逻辑清晰，后续修改参数的时候不会出现特征报错的问题，这也是实际工业建模中必须养成的操作习惯，毕竟实际项目中设计方案经常需要调整，清晰的特征逻辑能大幅提升改模的效率。

　　另外这批构件里的几个带卡扣结构的零件，建模时需要注意卡扣的变形量设计，常规塑料卡扣的有效变形量控制在卡扣厚度的5%到8%之间，既能保证装配时的卡扣弹性，又不会因为变形量过大导致卡扣断裂，这个参数是实际注塑件设计中非常实用的经验值，在练习的时候就可以把这类工程经验融入到建模过程中，而不是单纯只做外形的复刻。还有几个带加强筋的支撑件，加强筋的厚度设计为主体壁厚的0.6到0.8倍，避免筋位过厚导致零件表面出现缩痕，同时筋位的高度不超过厚度的5倍，防止注塑时筋位填充不足，这些细节都是实际生产中必须考虑的工艺问题，在基础建模练习中就融入这些工艺思维，能让练习的成果直接对接实际工作需求，而不是停留在软件操作的层面。不同构件的安装面都做了平整度的隐含设计，实际建模时不需要额外标注，但要保证安装面是完整的平面，没有多余的凸起或者凹陷，避免装配时出现面接触不良的问题，对于需要和其他零件配合的孔位，要根据配合类型预留合适的公差间隙，比如间隙配合的孔位要比螺栓直径大0.1到0.2mm，过渡配合的孔位公差控制在0.05mm以内，这些工程细节在练习过程中逐步熟悉，后续做实际项目设计的时候就能避免很多低级错误。
