铰接式双耳连接固定支座结构设计

　　这类双耳铰接支座在工业设备的铰接点位应用十分广泛，从输送线的张紧机构铰接端、工装夹具的翻转连接位，到小型起重设备的吊点固定、农业机械的杆件连接节点，都能看到这类结构的身影。它的核心作用是在两个需要实现相对转动的构件之间提供可靠的铰接约束，既能够传递沿构件轴向的拉压载荷，又可以释放绕销轴轴线的转动自由度，避免构件在受载变形时出现应力集中导致的连接失效。

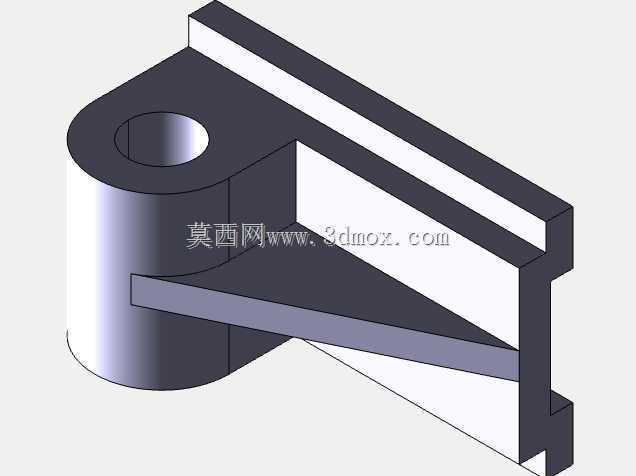

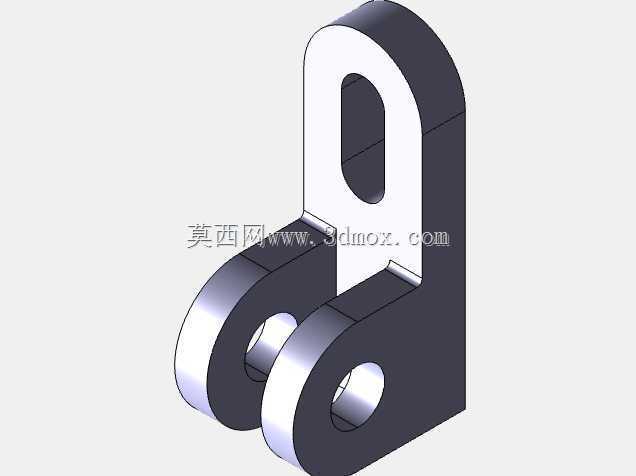

　　从结构功能上看，这个支座采用单立板加双同轴耳板的组合结构，上方立板开设的长圆孔是安装调节位，现场安装时可以根据装配公差调整支座的固定位置，补偿基础安装面的加工误差，也能在设备运行过程中吸收少量的位移量，避免刚性连接带来的附加载荷。下方两个平行的耳板各自开设同轴的销轴孔，用来穿装铰接销轴，双板的结构相比单板铰接拥有更高的抗剪切能力，销轴受力时双侧支撑的形式可以降低销轴的弯曲应力，提升铰接点的承载冗余，同时两个耳板的平行度公差在设计时需要严格控制，否则穿装销轴时会出现卡滞，长期运行还会出现单侧耳板偏载磨损的问题。

　　设计这类支座的时候，首先要根据铰接点的额定载荷计算耳板的厚度、销轴孔的直径以及立板的截面尺寸，销轴孔的配合公差一般选用H8/f7的间隙配合，既保证销轴转动灵活，又不会因为间隙过大产生冲击载荷。立板上的长圆孔长度需要根据实际需要的调节量确定，通常调节范围设置在15-30mm即可覆盖绝大多数现场安装的误差补偿需求，长圆孔的两端半圆直径要和配套的固定螺栓直径匹配，螺栓拧紧后需要配置防松垫圈，避免设备振动导致固定螺栓松动。

　　安装边界方面，这类支座的固定侧需要贴合在平整的安装基准面上，基准面的平面度公差建议控制在0.1mm以内，避免支座固定后出现翘曲变形，导致下方两个耳板的同轴度超差。铰接侧穿装销轴时，需要在销轴表面涂抹润滑脂，降低转动过程中的磨损，销轴两端要配置开口销或者轴用挡圈做轴向固定，防止设备运行过程中销轴窜出脱落。如果应用在有腐蚀或者多粉尘的工况下，还需要在耳板外侧加装防尘密封圈，避免粉尘进入销轴和孔的配合间隙，加剧配合面的磨粒磨损。

　　从受力特性来看，这类支座承受的载荷主要是沿立板方向的拉压力，以及铰接转动时产生的少量径向载荷，设计时需要对耳板的孔壁承压强度、立板与耳板连接位置的焊接强度做校核，如果是采用整体机加工的形式制作，还要注意连接圆角处的应力集中问题，圆角半径建议不小于3mm，避免交变载荷下圆角位置出现疲劳裂纹。实际建模过程中，两个耳板的同轴度、立板与耳板的垂直度都是需要重点管控的形位公差，这些参数直接影响最终装配后的运行顺畅度，很多现场出现的铰接点卡滞、异响问题，本质都是加工时形位公差超差导致的。另外在三维建模时，需要提前预留出销轴安装的操作空间，以及润滑脂加注的位置，避免后期装配时工具没有操作空间，导致装配效率低下。
