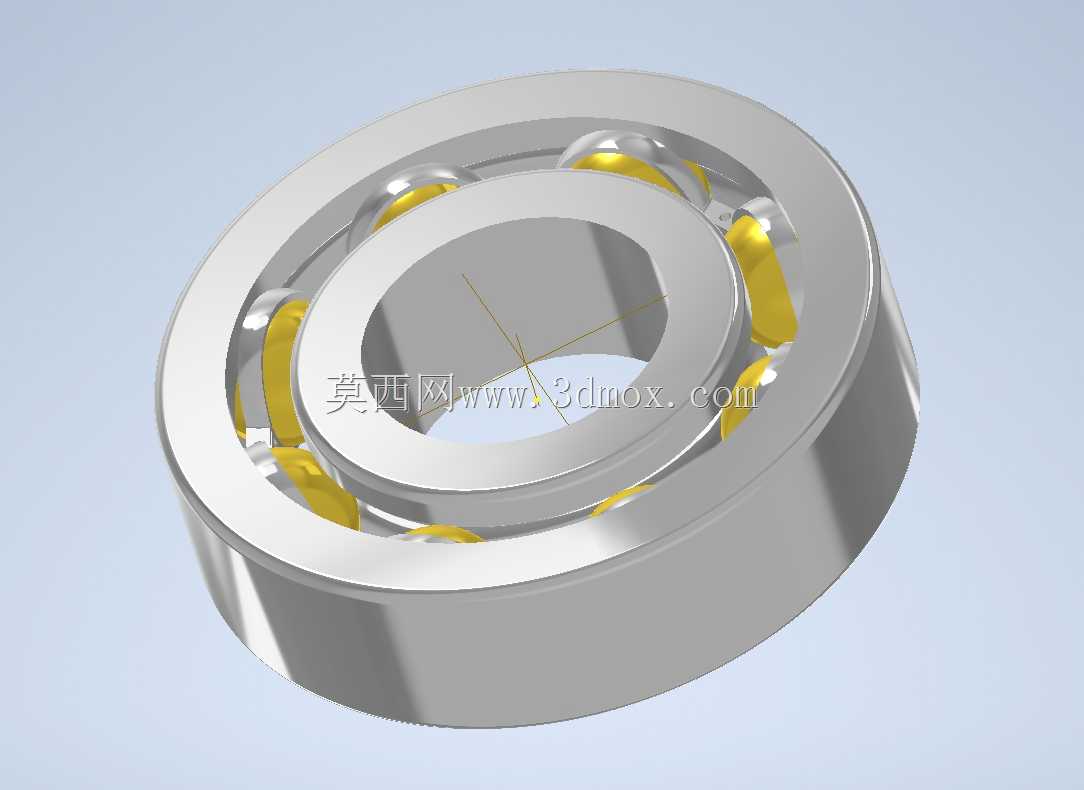

带保持架深沟滚珠轴承结构设计

这款滚珠轴承是机械传动系统中应用最广泛的旋转支撑类基础零部件，主要承担径向载荷作用，同时可承受一定比例的双向轴向载荷，在各类需要降低轴系运转摩擦阻力、保证旋转精度的场景中发挥核心作用。从日常民用的家电电机、办公设备传动结构，到工业领域的机床主轴、泵类设备、输送线辊筒、减速机输入输出轴，再到交通领域的车辆轮系、工程机械旋转关节，都能见到这类轴承的身影，是保障设备平稳运转、降低动力损耗的关键基础元件。

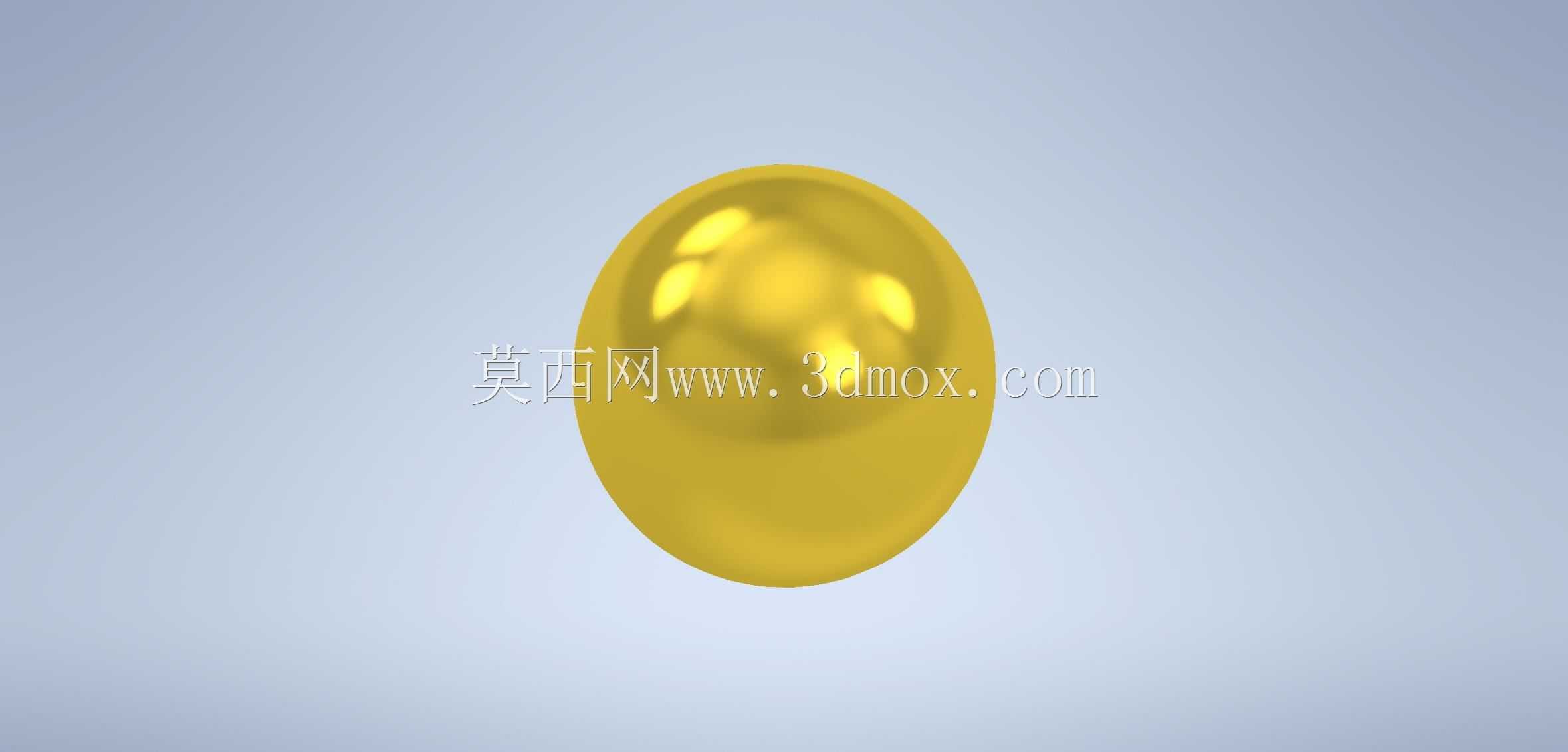

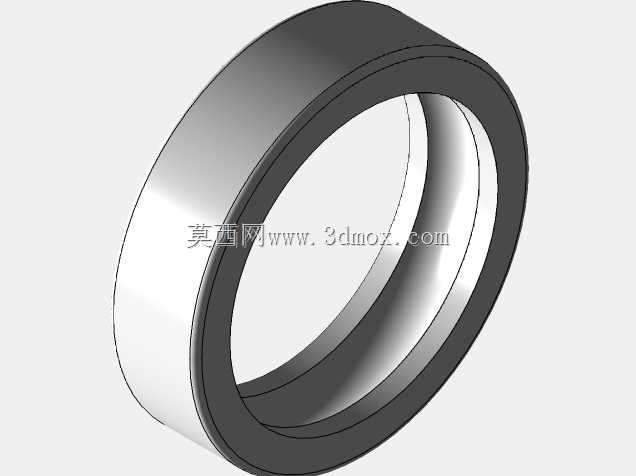

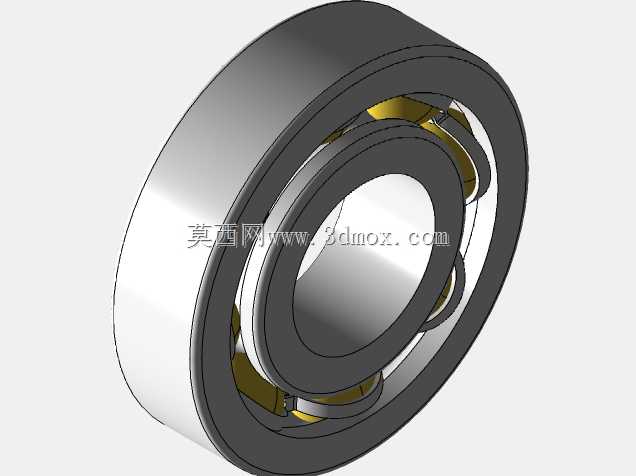

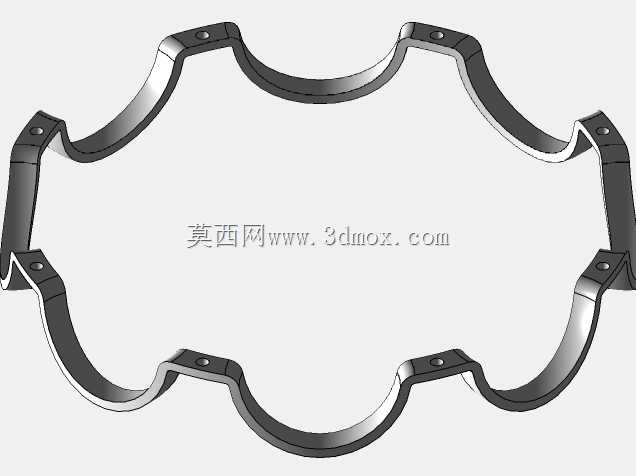

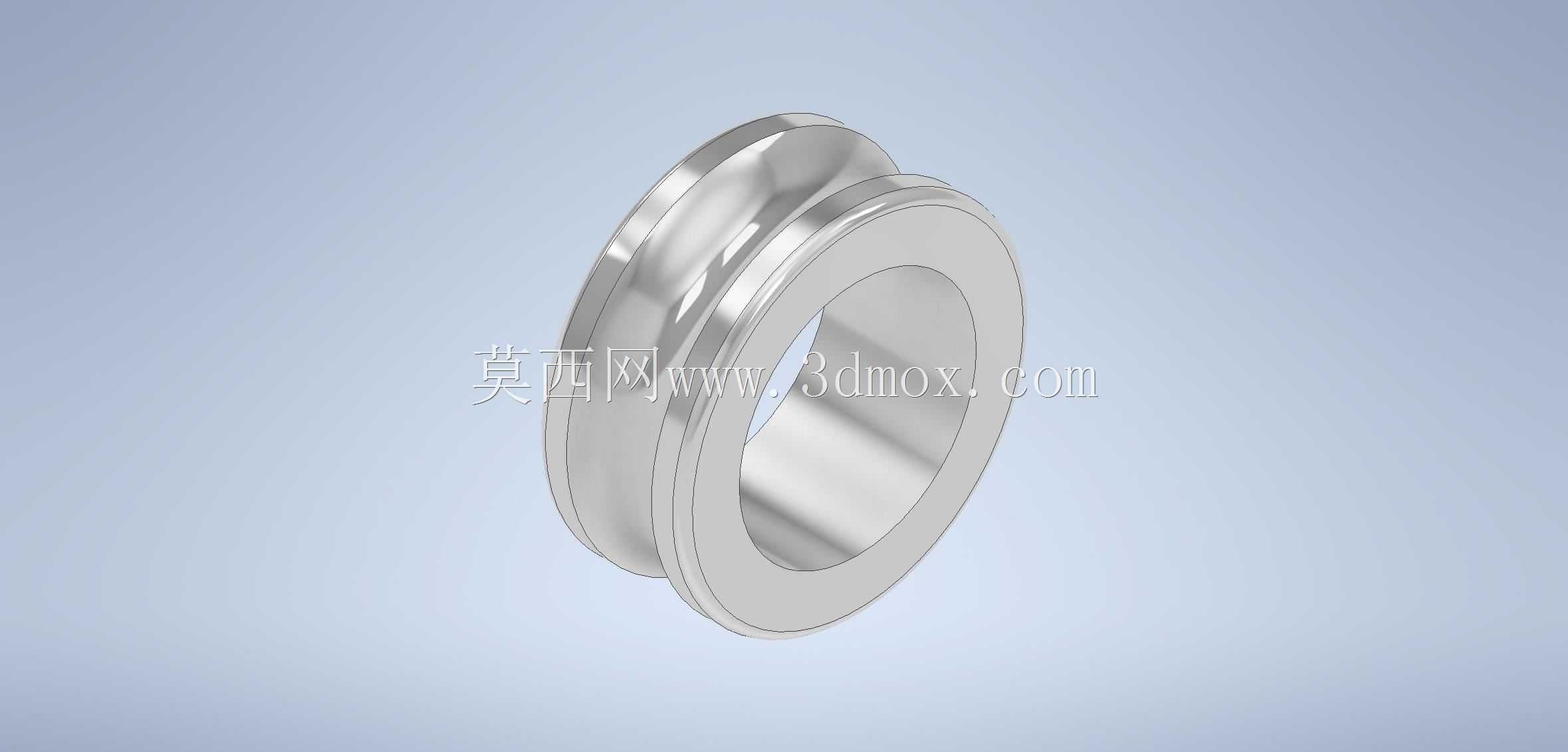

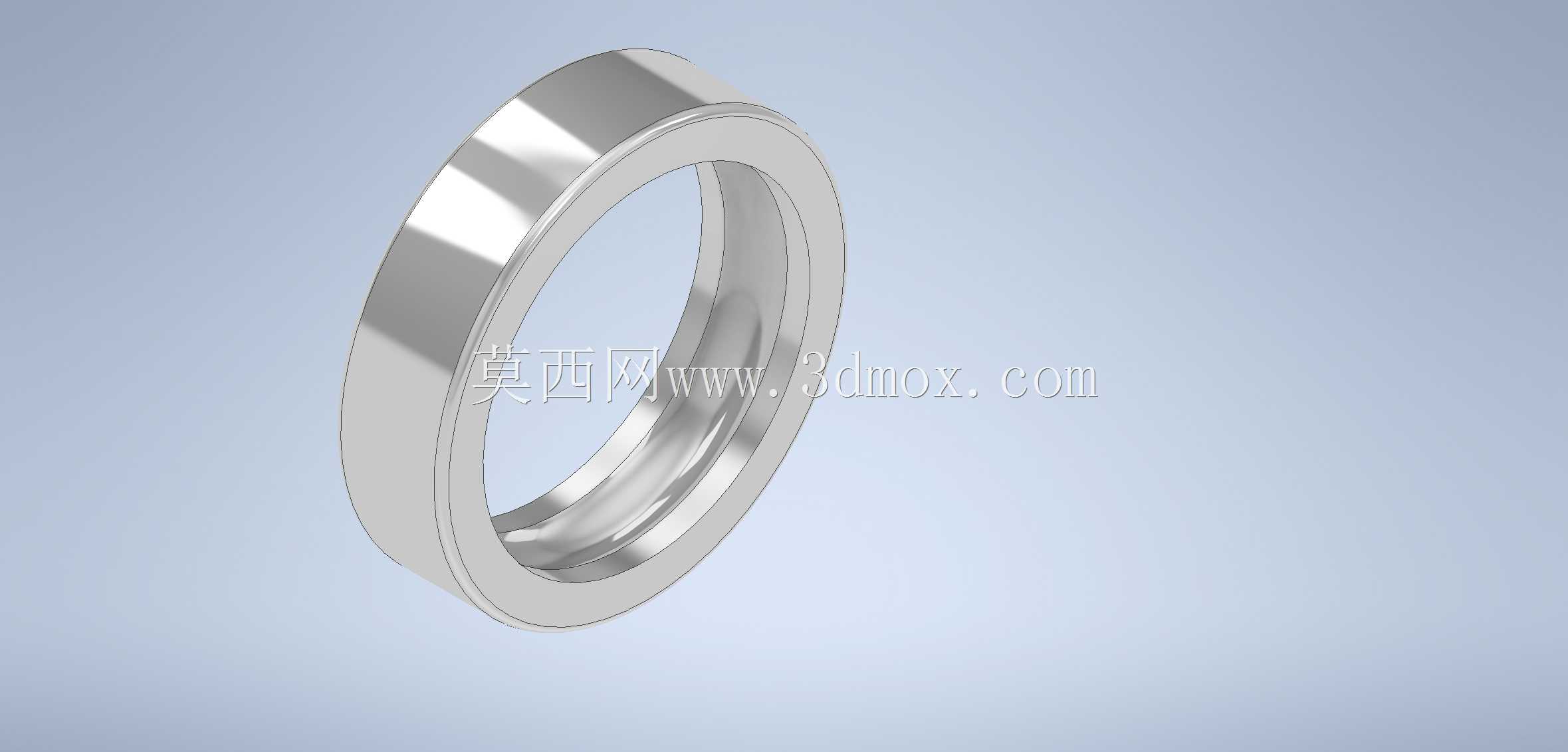

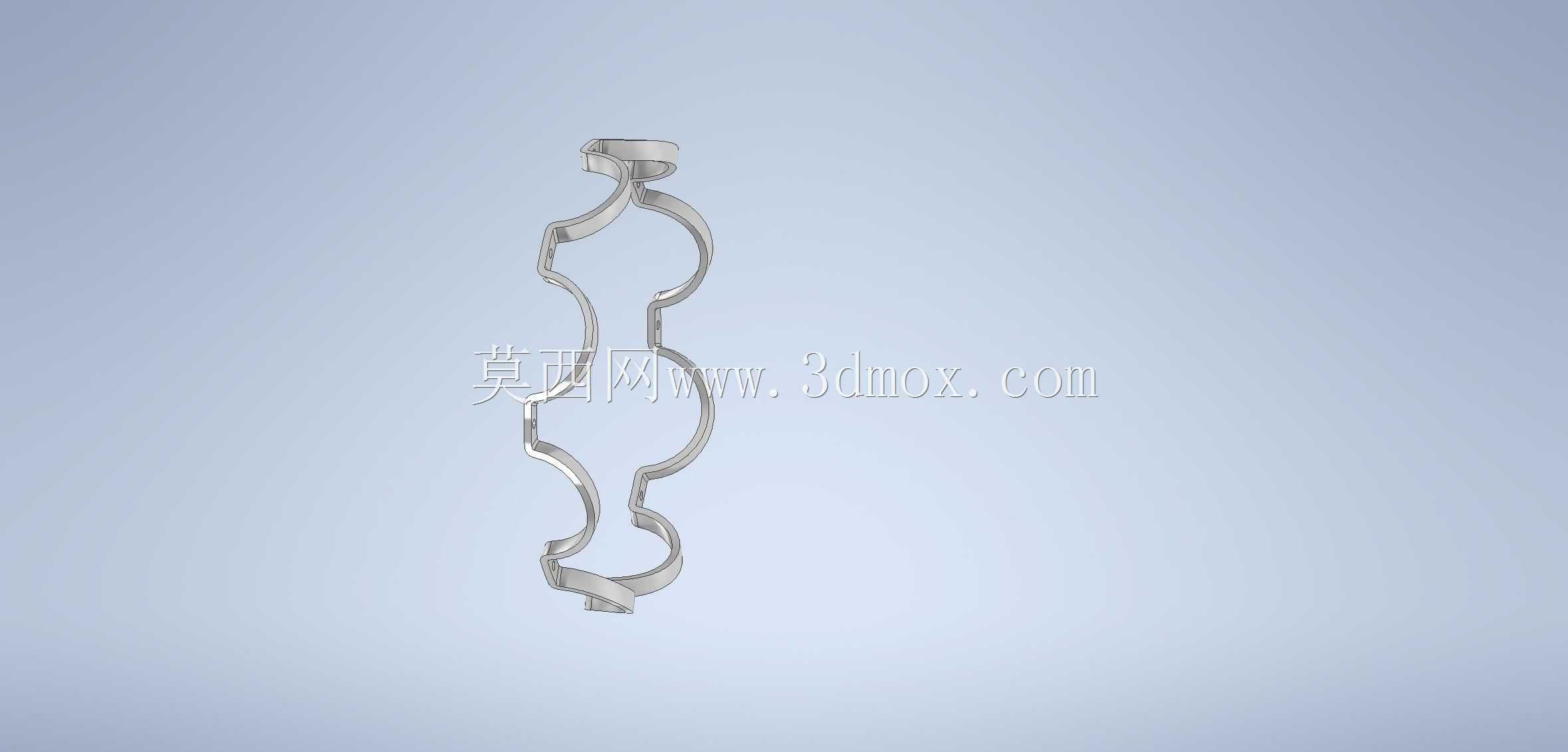

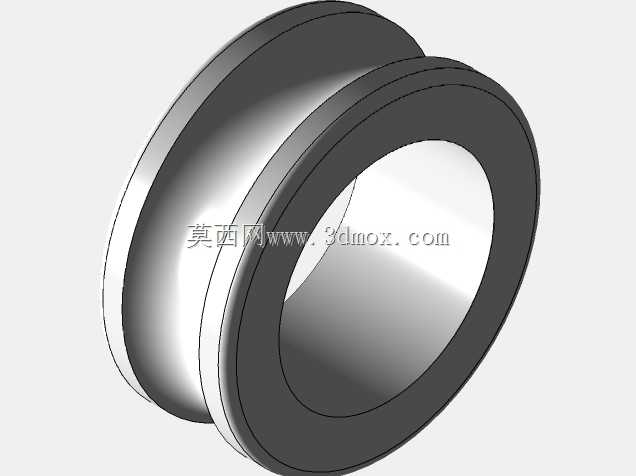

该轴承采用经典的深沟滚道结构设计，内圈与外圈均加工有与滚珠曲率匹配的弧形滚道，滚道截面曲率略大于滚珠半径，既保证滚珠与滚道有足够的接触面积分散载荷，又能预留合理的运转间隙避免卡滞。内部的金色实体保持架采用兜孔结构均匀分隔每一颗钢质滚珠，避免滚珠在运转过程中相互接触摩擦，同时引导滚珠在滚道内均匀分布，优化载荷在整圈滚珠上的分配比例，降低运转过程中的振动与噪声，提升轴承高速运转的稳定性。两端的金属套圈采用高碳铬轴承钢加工，经淬火回火处理后具备均匀的硬度与良好的耐磨性，滚道表面经精磨加工达到极低的粗糙度，可有效降低滚动摩擦系数，延长轴承的疲劳使用寿命。

在设计过程中，优先考虑了安装适配性与载荷匹配性，内圈内径、外圈外径与宽度均遵循通用轴承的尺寸规范，可直接适配标准规格的轴径与安装座孔，安装时可采用压装或热装方式，内圈与旋转轴过盈配合、外圈与安装座孔过渡配合，保证运转过程中套圈不会出现相对蠕动。设计时严格控制了径向游隙的范围，兼顾常温工况下的运转灵活性与载荷承载能力，避免游隙过大导致旋转精度下降、振动加剧，或是游隙过小导致运转发热抱死。同时滚道的挡边高度经过优化，在保证轴向承载能力的前提下，预留了足够的润滑脂存储空间，可在长期运转过程中持续为滚珠与滚道接触面提供润滑，降低维护频率。整体结构紧凑、径向尺寸小，适合在安装空间有限的轴系布局中使用，运转过程中摩擦阻力小、启动扭矩低，既能在中低速重载工况下稳定承载，也能满足中高速旋转场景的精度要求，可有效支撑轴系零件保持精准的旋转中心位置，减少轴系运转过程中的径向跳动，保障相连传动零件的啮合精度与运转平稳性。
