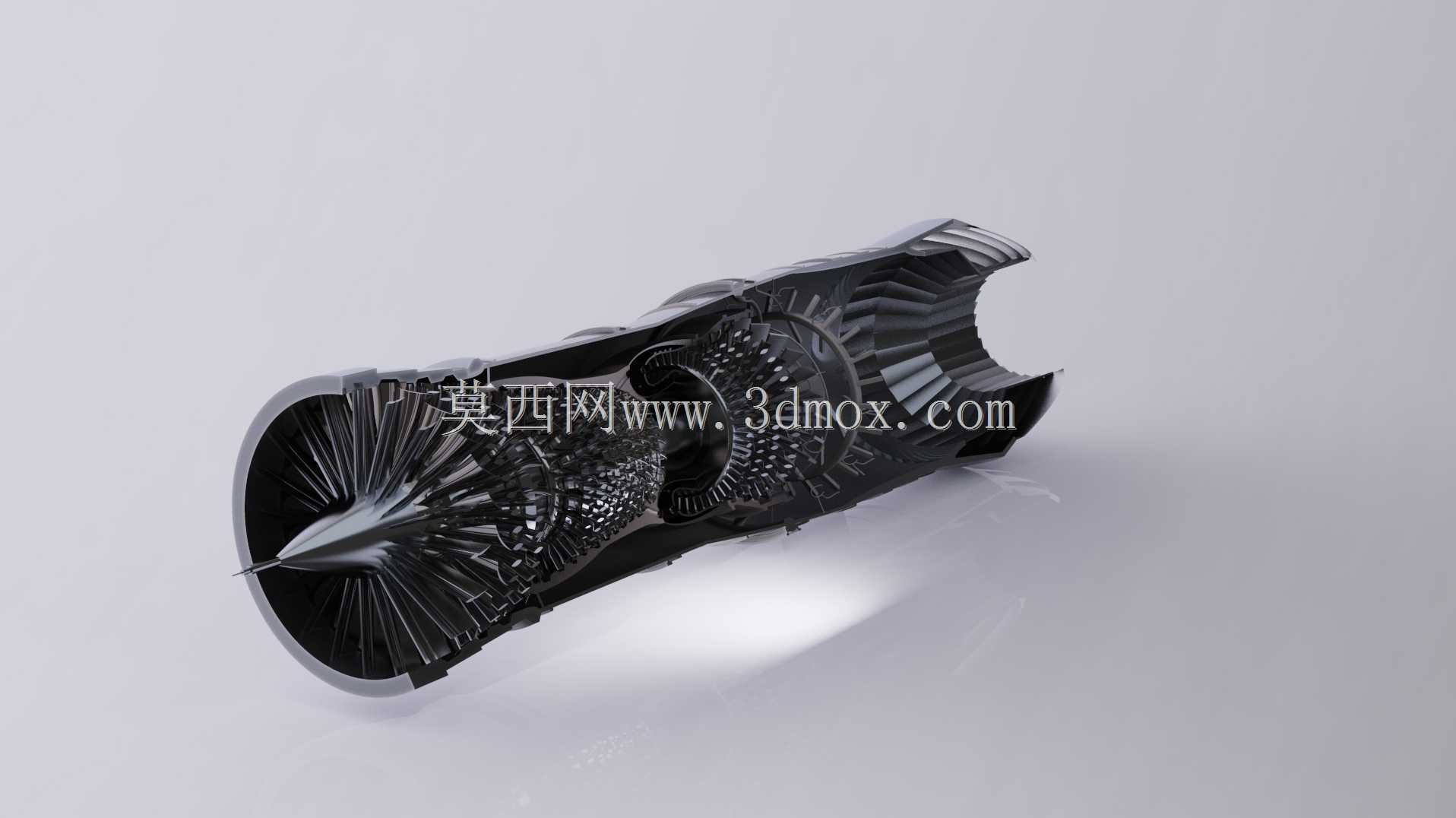

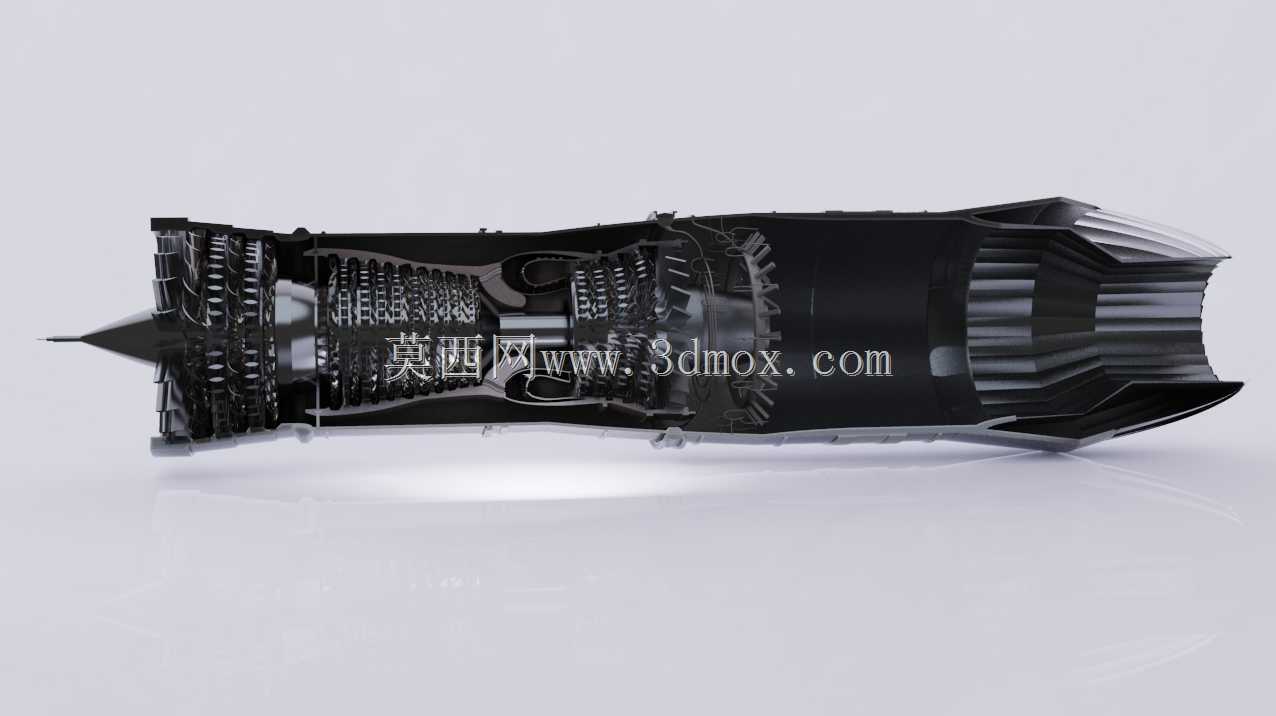

F100-PW-229加力涡扇航空发动机结构

　　这款加力涡扇动力装置的三维结构还原，覆盖了从进气端到喷口的全流道核心部件，建模时优先匹配了战机动力舱的安装边界约束，所有外部管路、安装节的位置都对应实际装机的接口尺寸，可直接用于战机动力系统的装配干涉校验、维修拆装模拟以及航发原理的教学演示场景。从实际装机应用来看，该型动力装置主要配装双发重型制空战机与单发多用途战机，承担战机从亚声速巡航到超声速突防的全工况动力输出，建模过程中针对不同工况下的部件运动逻辑做了对应还原：巡航状态下可调静子叶片的角度、加力状态下喷管的收敛扩张行程，都按照实际工作的行程范围做了参数化约束，可直接用于工况切换的运动仿真。结构设计上，该动力装置采用3级风扇加10级高压压气机的压缩段配置，

　　风扇段采用宽弦叶片设计，建模时还原了叶片的叶型扭角与榫头连接结构，每级压气机的轮盘、叶片与机匣的配合间隙都按照实际装配公差做了预留，压缩段后端的环形燃烧室，还原了火焰筒的进气孔布局与燃油喷嘴的安装位置，可直观看到燃烧组织的气流路径。涡轮段采用2级高压涡轮加2级低压涡轮的配置，高压涡轮叶片的气膜冷却孔结构在模型中做了细节还原，对应实际工作中高温燃气下的热防护设计逻辑，涡轮后端的加力燃烧室，还原了喷油杆、火焰稳定器的排布结构，加力状态下燃油喷入与燃气混合燃烧的流道空间完全匹配实际尺寸。尾喷管采用可调收敛-扩张结构，调节片的铰接结构、作动筒的安装位置都做了完整建模，可模拟不同推力状态下喷口的面积调节动作。

　　建模时充分考虑了维修场景的使用需求，外部的附件机匣、燃油管路、冷却管路、传感器接口都按照实际装机位置排布，可用于地勤维修的拆装流程训练，直观展示核心机与外部附件的连接关系，避免实际拆装中出现接口对位错误、管路干涉的问题。针对航发教学场景，该模型的全剖结构可清晰展示空气从进气道进入后，经风扇分流为内涵道与外涵道，内涵道气流经压气机压缩、燃烧室燃烧、涡轮做功后，与外涵道气流混合进入加力燃烧室，最终从喷管高速喷出产生推力的完整流程，每一级叶片的转动方向、气流的流向都可配合仿真模块做直观演示，帮助学习者理解涡扇发动机的工作原理。安装边界方面，模型还原了主安装节与辅助安装节的位置、接口尺寸，对应战机机身与发动机的连接点，

　　可直接导入战机整体装配模型中，校验发动机与机身进气道、尾喷口整流罩、周边机载设备的装配间隙，避免整机设计中出现动力装置与周边结构的干涉问题。所有部件的建模都采用参数化特征构建，可根据不同的改型需求调整压气机级数、叶片长度、喷管行程等参数，快速衍生出不同推力等级的同系列动力装置模型，适配不同机型的动力选型设计工作。
