高细节航空涡扇喷气发动机内部结构展示

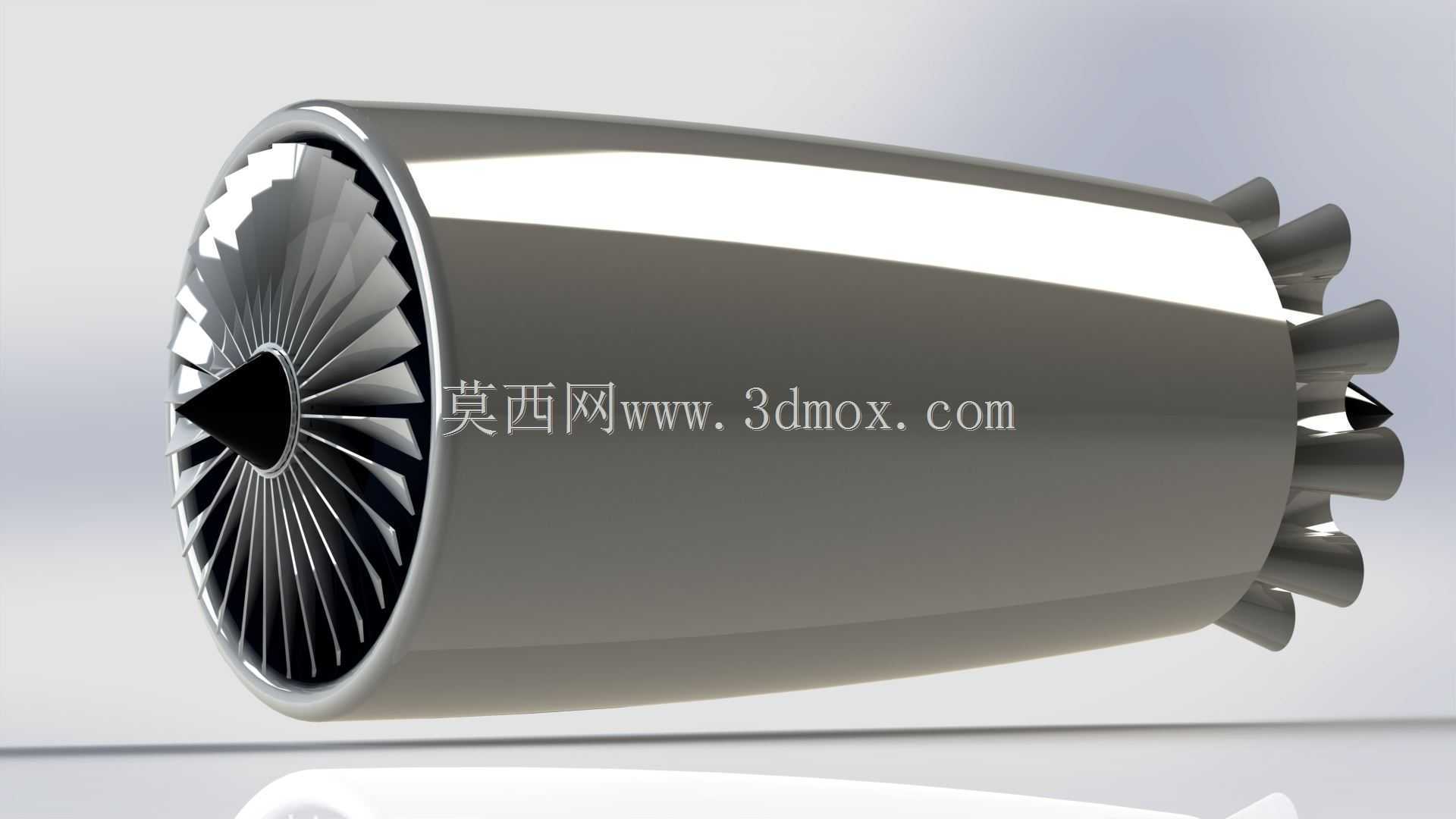

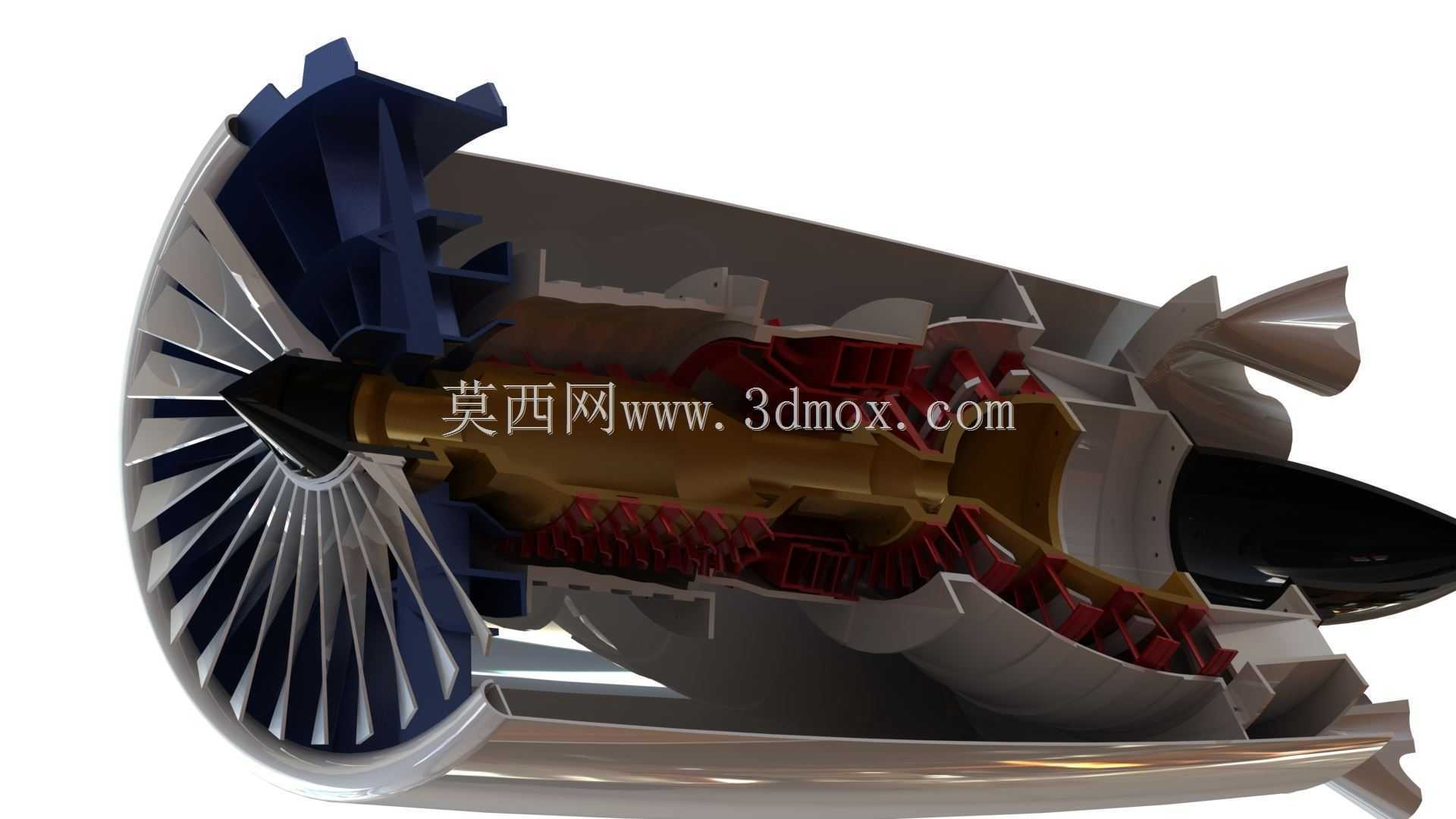

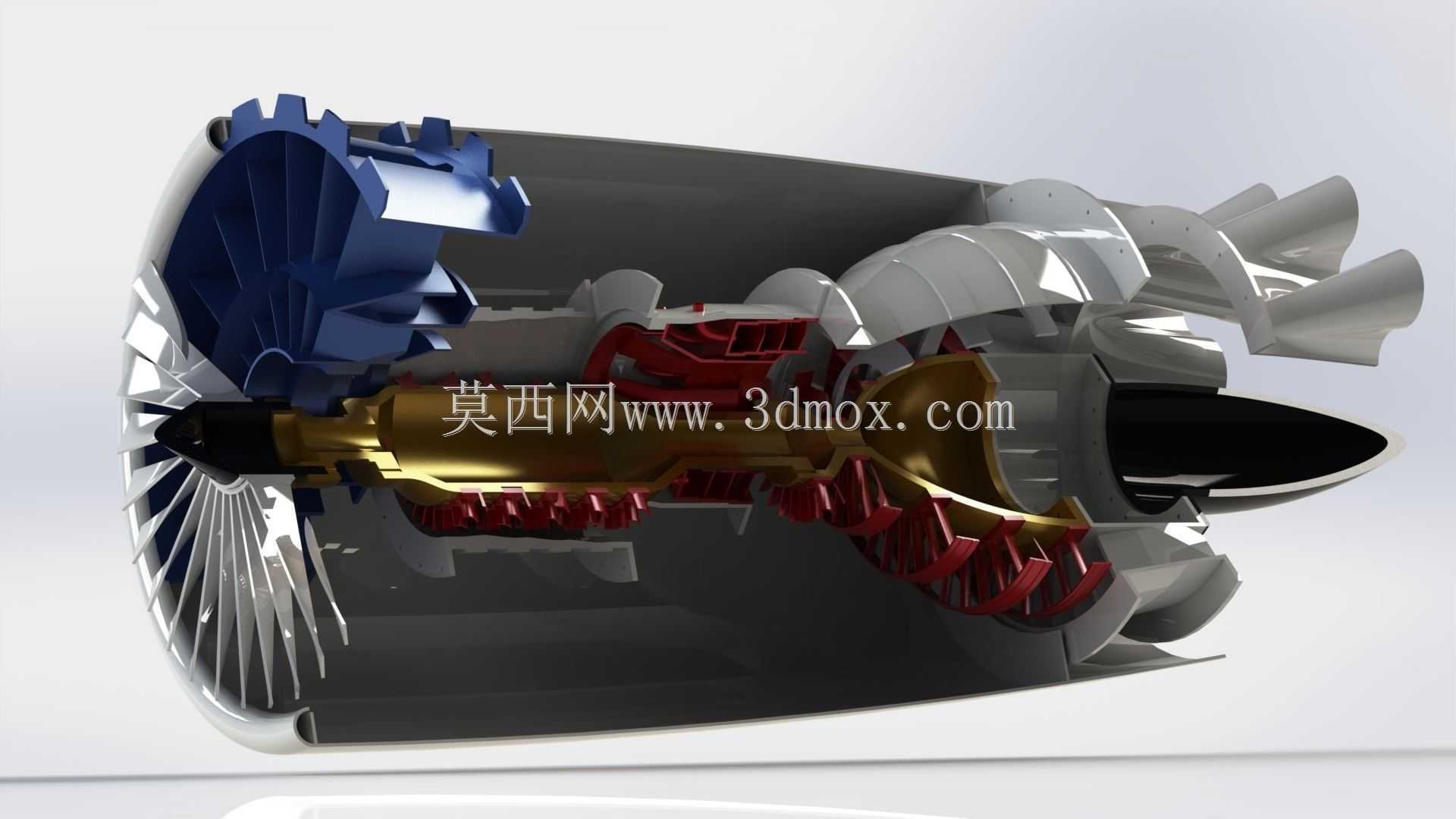

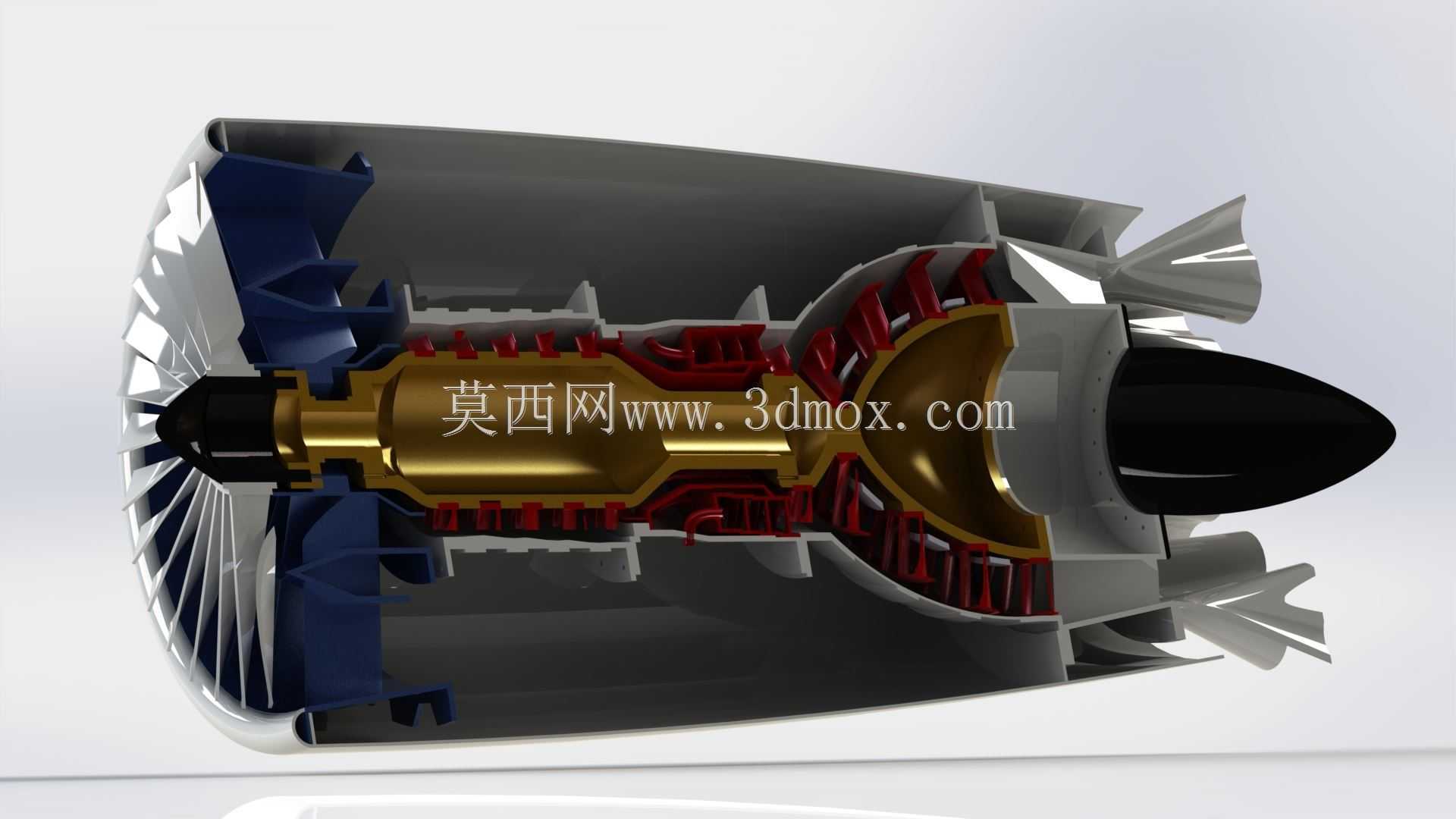

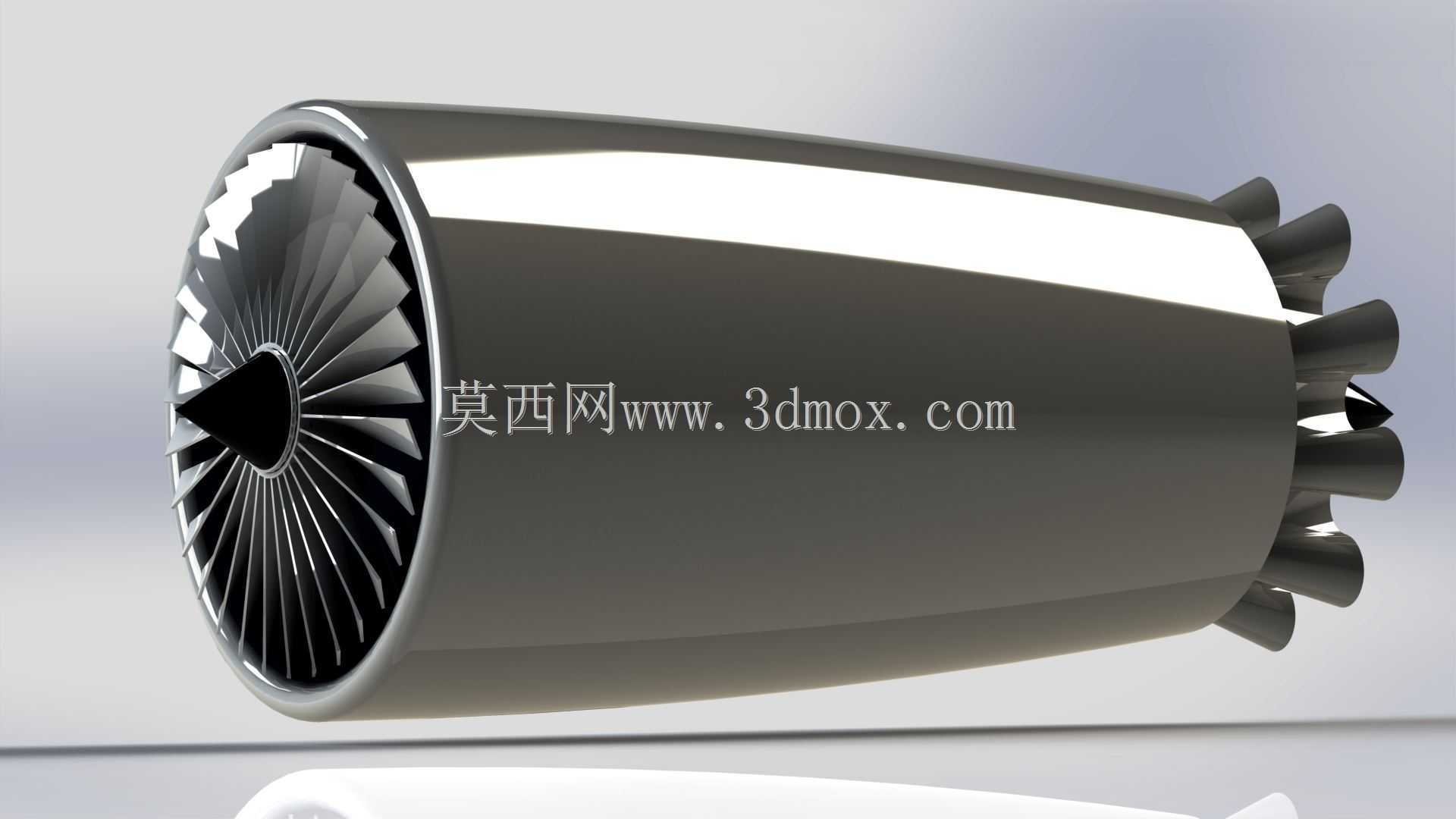

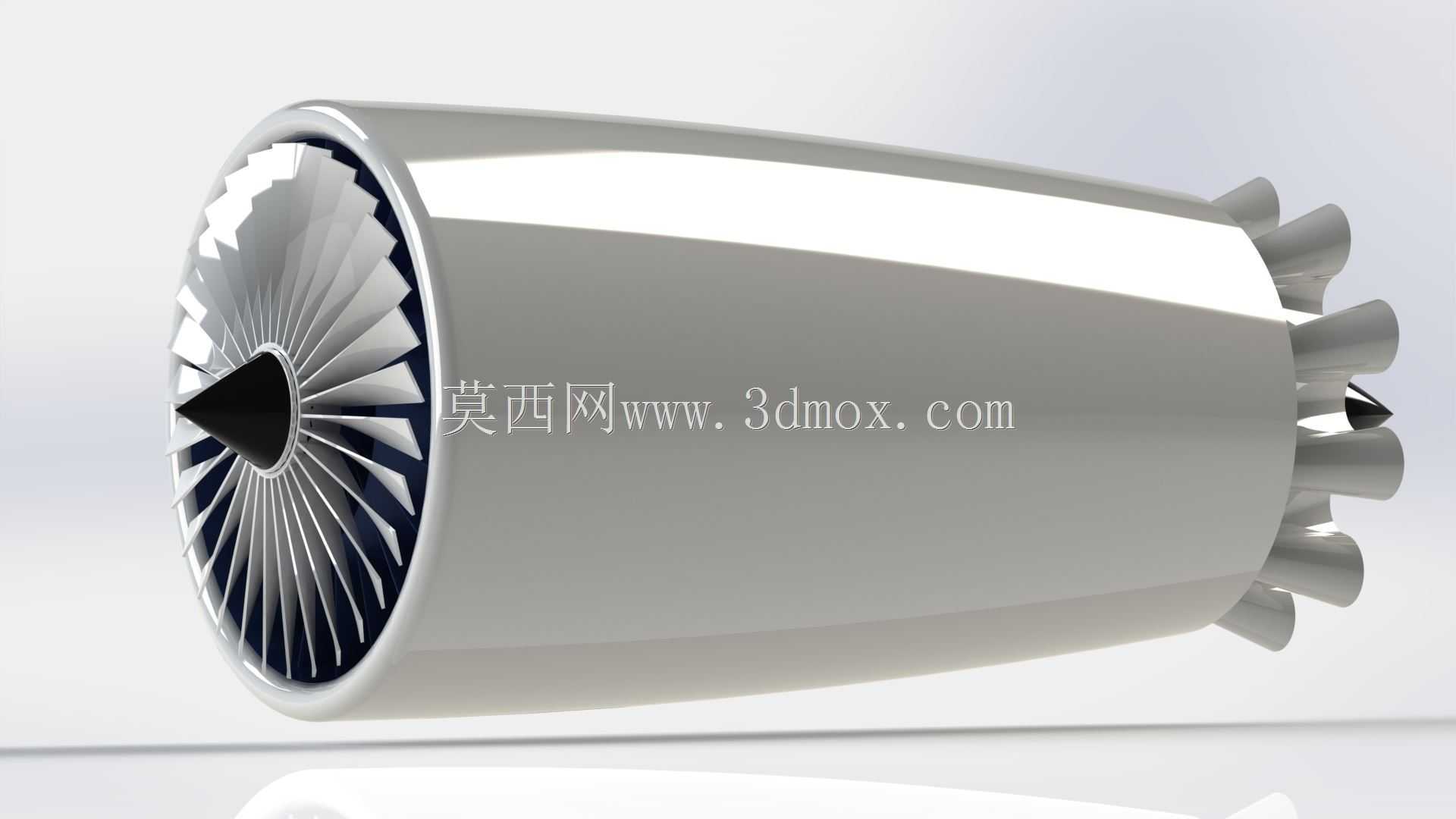

　　航空喷气发动机作为飞行器的核心动力单元，其内部流道与部件配合精度直接决定整机推重比、燃油效率与运行可靠性，本次呈现的三维结构完整还原了大涵道比涡扇发动机的核心组成，覆盖从进气道风扇、多级压气机、环形燃烧室、高低压涡轮到尾喷管的全段结构，所有叶片型面、机匣安装边、轴承支撑位、管路预留接口均按照实际工程装配逻辑搭建，可直接用于结构原理教学、部件装配干涉校验、流场仿真前处理等场景。

　　从实际应用场景来看，这类结构模型可用于航空类院校的动力系统教学演示，帮助学员直观理解空气从进气道进入后，经风扇分流为外涵道冷流与内涵道热流的完整路径，外涵道气流直接经外涵道喷出提供主要推力，内涵道气流则经多级轴流式压气机逐级增压，压气机段每级叶片的安装角、叶尖与机匣的间隙均按照实际工程公差范围预留，避免出现叶尖刮蹭机匣的装配问题，增压后的高压空气进入环形燃烧室与燃油混合燃烧，形成的高温高压燃气驱动高低压涡轮转动，涡轮叶片内部预留的冷却气流通道也在模型中做了结构还原，对应实际发动机中从压气机段引气冷却涡轮叶片的设计逻辑，涡轮输出的轴功率反向驱动前端风扇与压气机转动，形成持续的动力循环，做功后的燃气与外涵道冷流在尾喷管处混合排出，进一步提升推进效率、降低排气噪音。

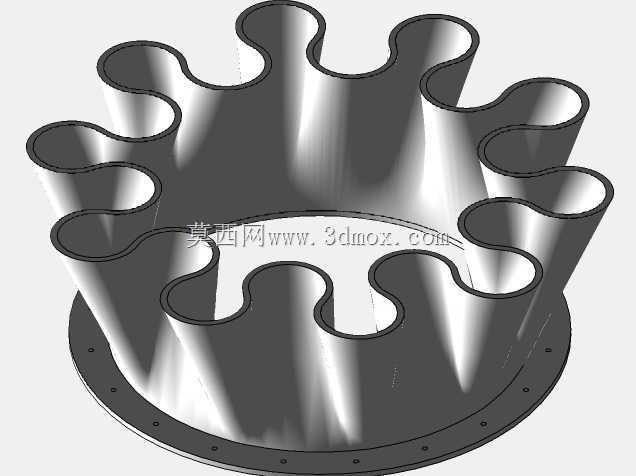

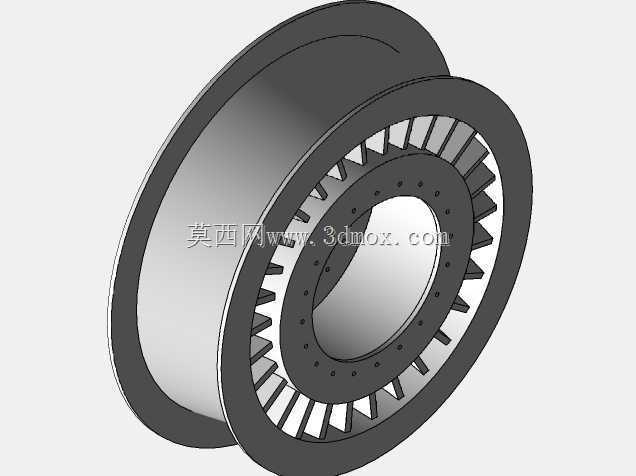

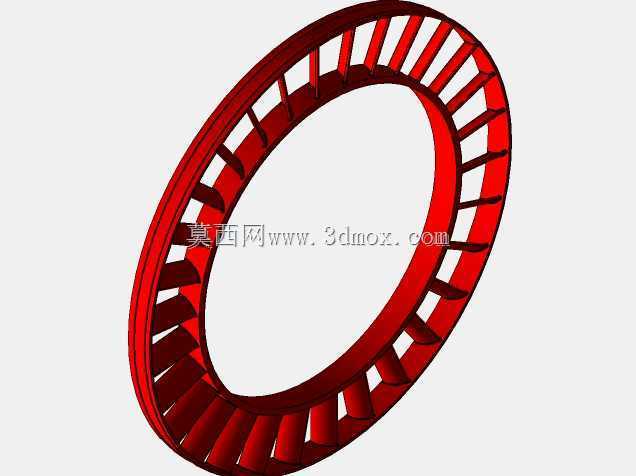

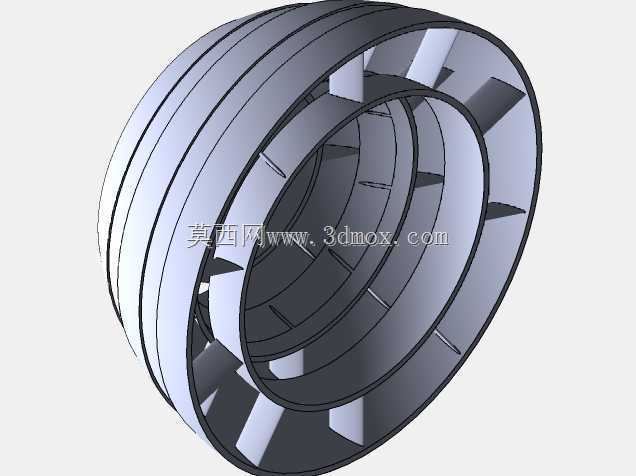

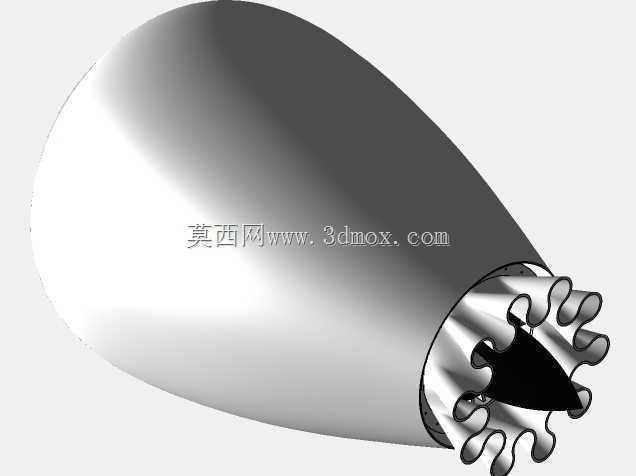

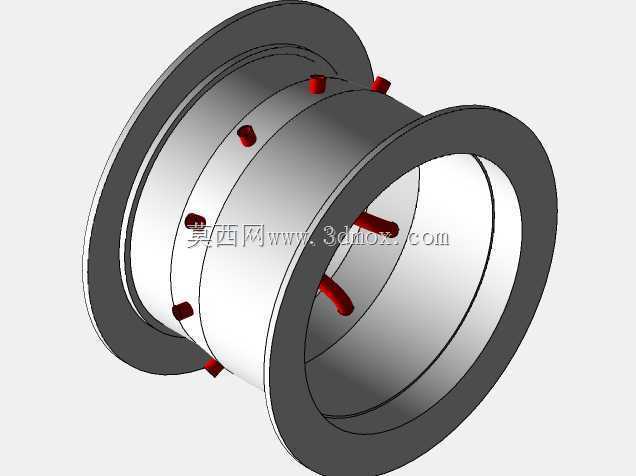

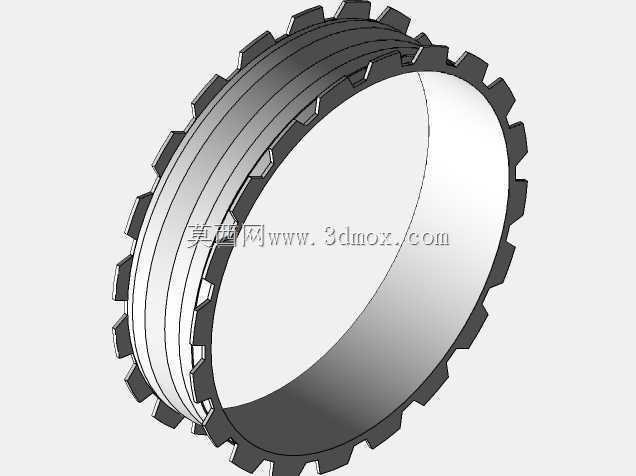

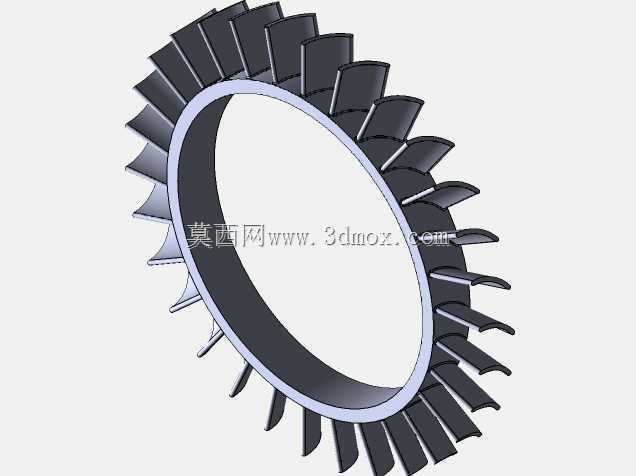

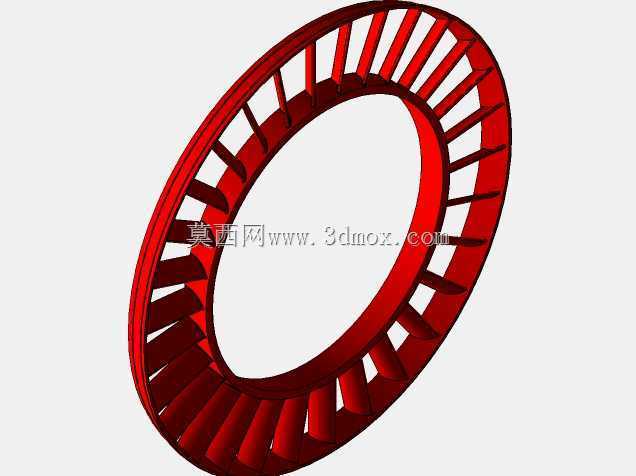

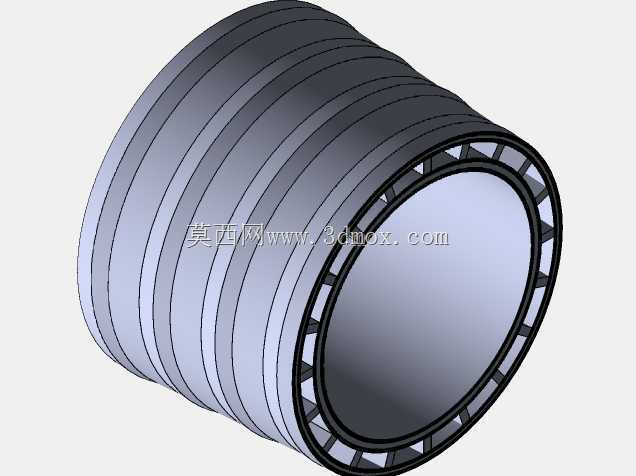

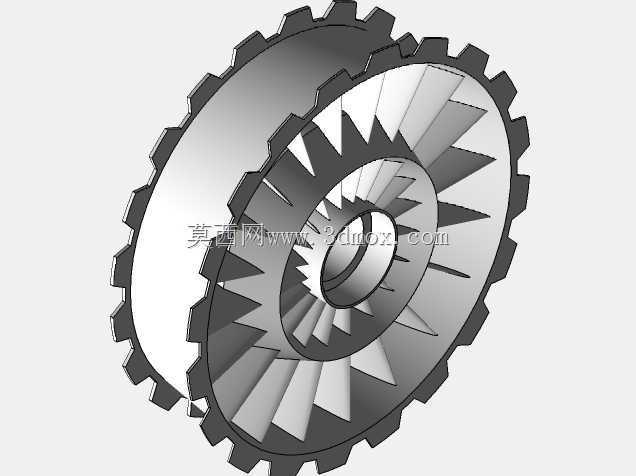

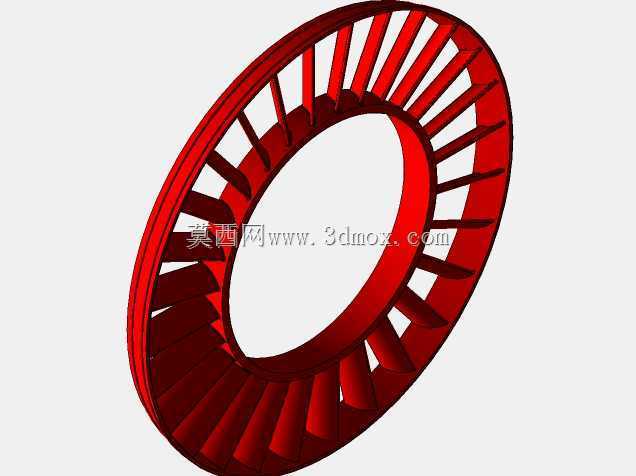

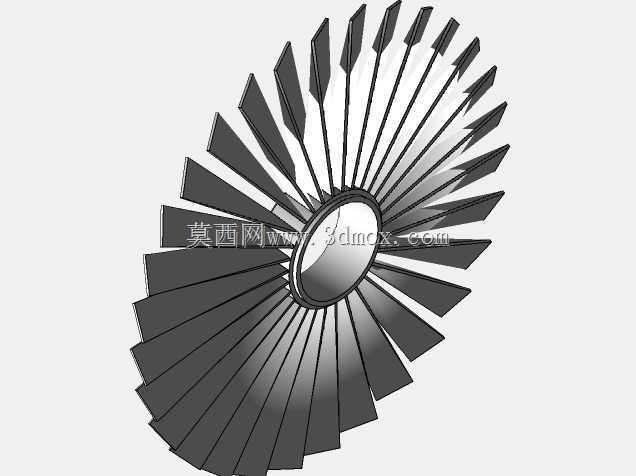

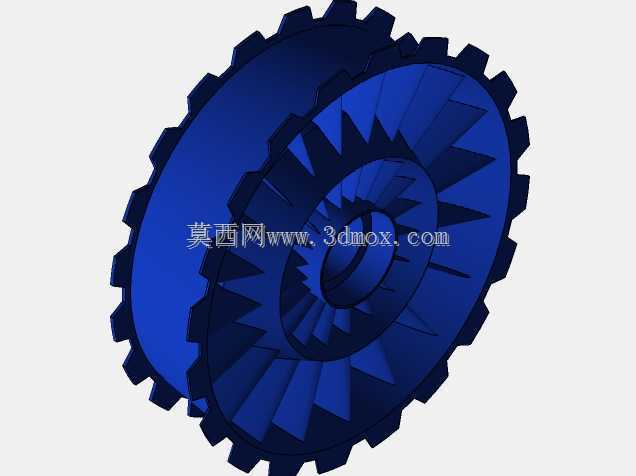

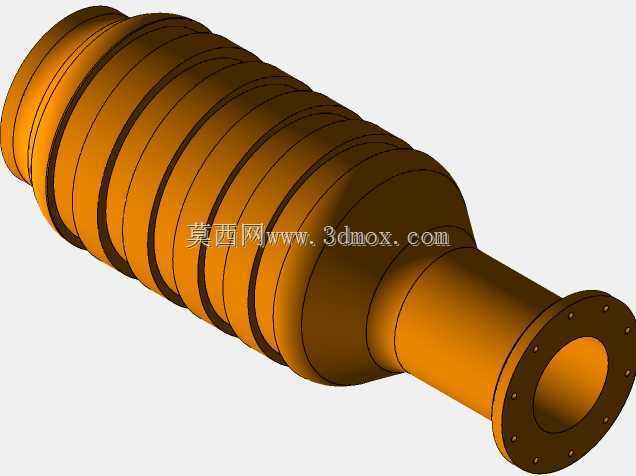

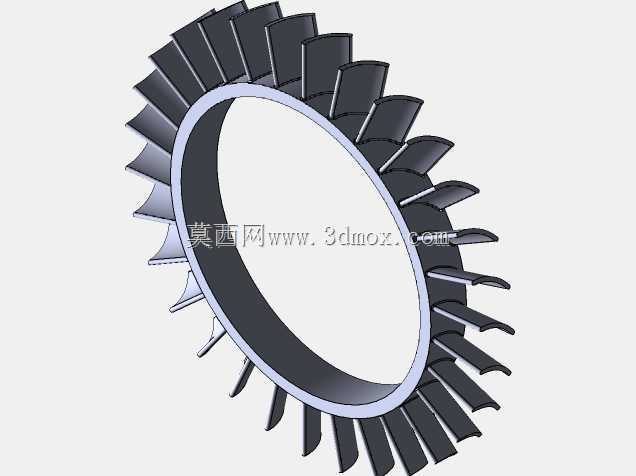

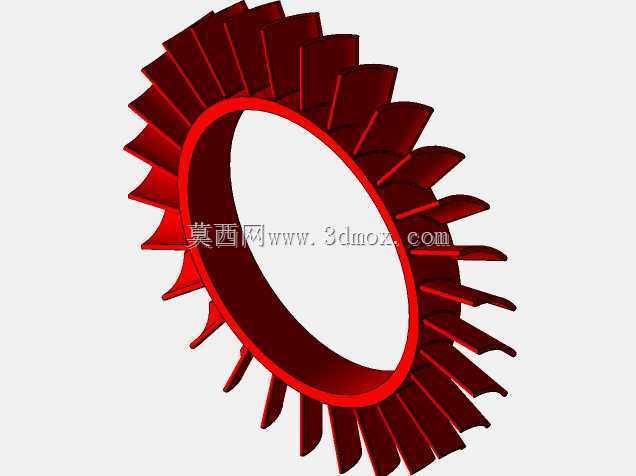

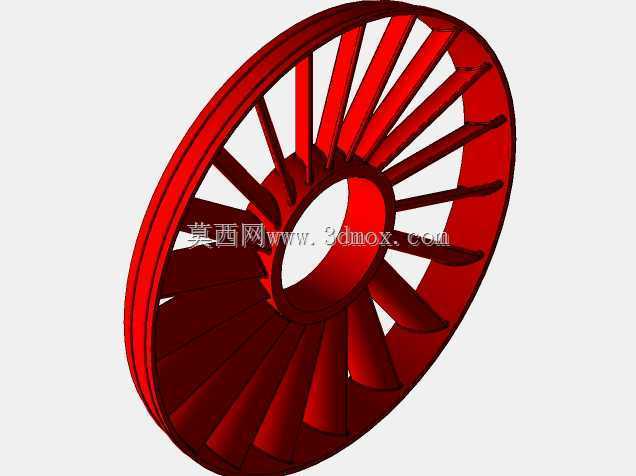

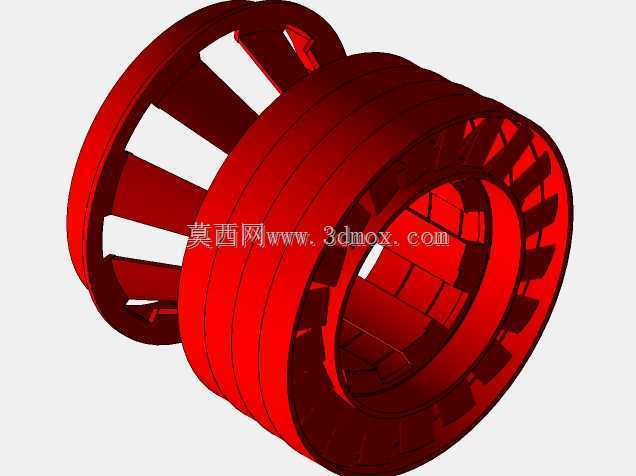

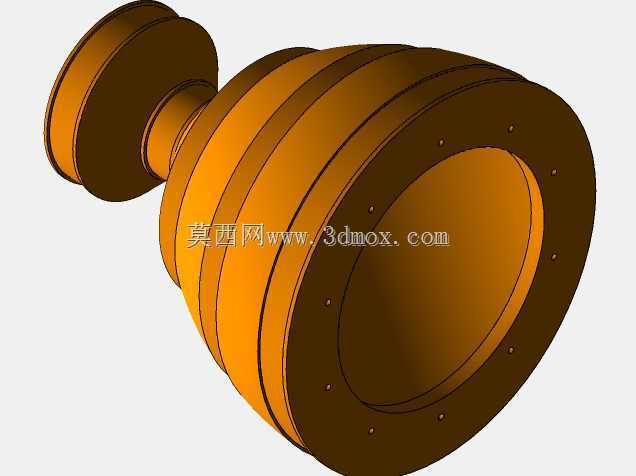

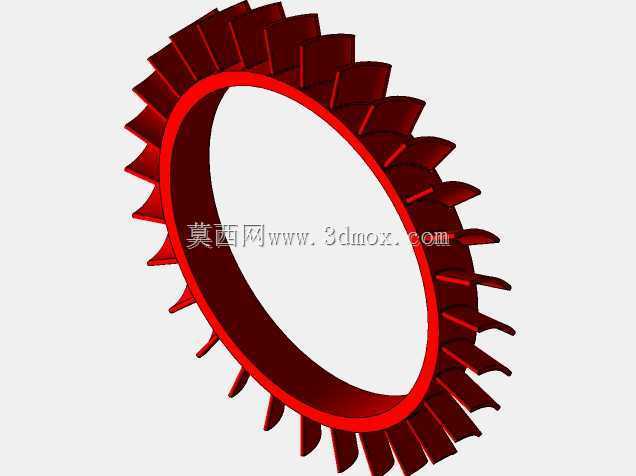

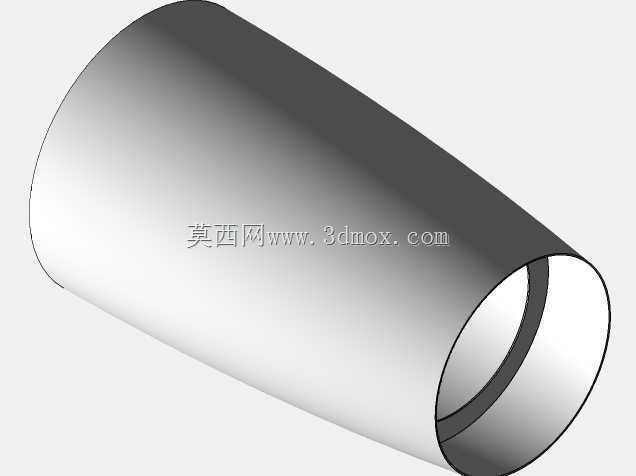

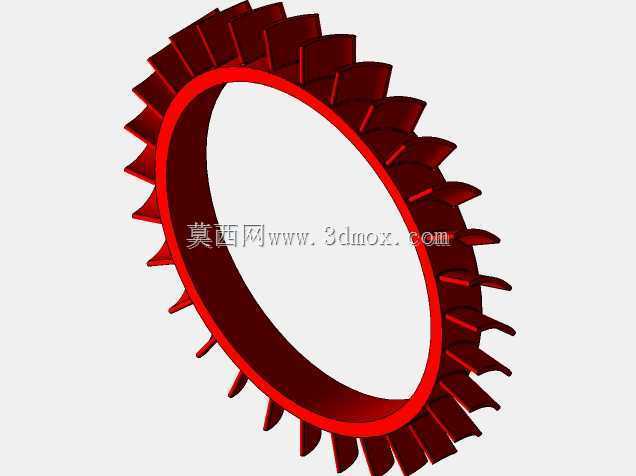

　　在设计思路层面，整个模型采用自顶向下的装配层级搭建，首先确定整机的核心轴线作为所有回转部件的装配基准，进气道唇口的曲面造型按照实际气动外形做了顺滑过渡，避免气流在进气段产生不必要的流动分离；风扇段采用宽弦叶片设计，叶片根部与轮盘的榫头连接结构做了完整还原，对应实际装配中叶片可单独更换的维护需求，风扇机匣内壁预留了耐磨涂层的安装厚度，对应实际运行中应对叶尖摩擦的设计；压气机段分为低压压气机与高压压气机两个层级，各级轮盘通过拉杆螺栓串联为整体转子，转子支撑点对应轴承座的安装位置，模型中预留了轴承安装的轴肩尺寸与锁紧螺母的装配空间，方便后续做转子动力学仿真时直接调用支撑位约束；燃烧室段采用环形火焰筒结构，火焰筒壁面的冷却气孔、燃油喷嘴的安装座、点火电嘴的接口均做了结构体现，火焰筒与外机匣之间的环形腔为压气机出口高压空气的流道，模型中保留了该腔道的完整流通截面，避免出现流道堵塞的结构错误；涡轮段的高低压涡轮分别对应同轴嵌套的高低压轴，模型中还原了双转子结构的轴系嵌套关系，低压轴穿过高压轴内部连接前端风扇与低压涡轮，高压轴连接高压压气机与高压涡轮，两个转子可实现不同转速的独立运转，对应实际发动机中高低压转子转速解耦的控制逻辑；尾喷管段采用收敛-扩张型面的结构预留，可根据不同工况需求调整喷管喉部面积，模型中保留了喷管调节片的铰接安装位，方便后续拓展矢量喷管的结构设计。

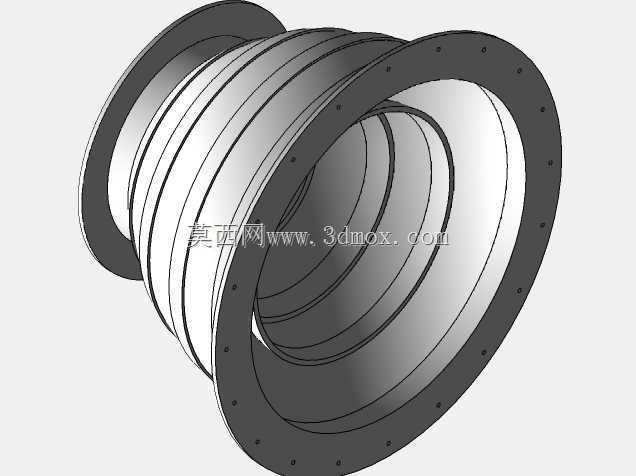

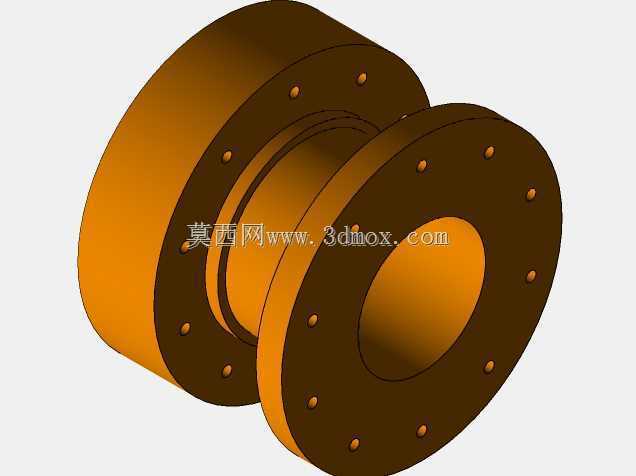

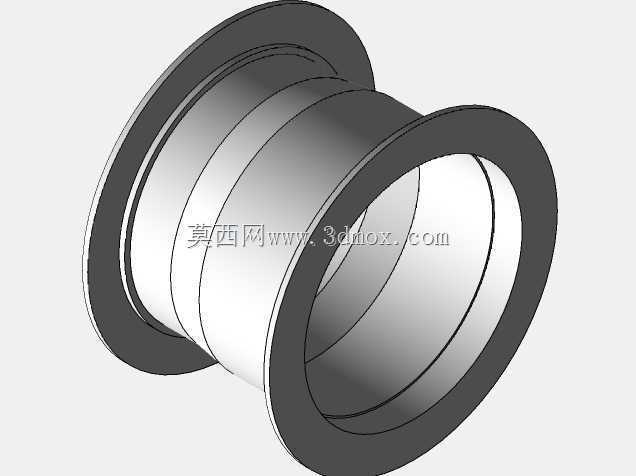

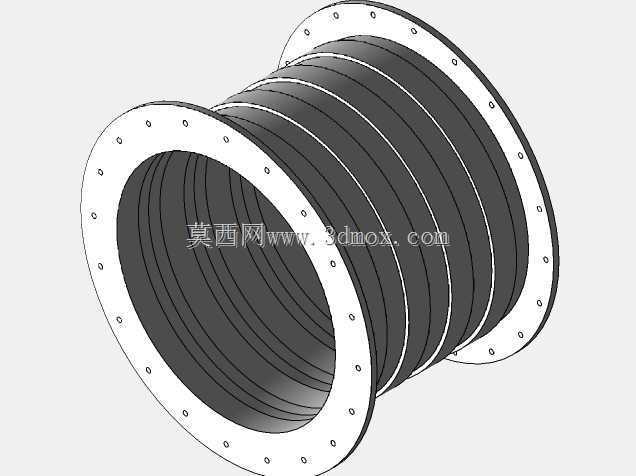

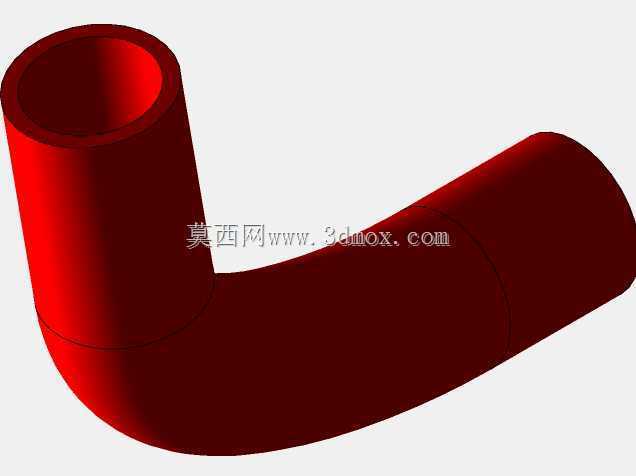

　　从安装边界与尺寸配合来看，整机所有部件的安装边均按照法兰连接的标准预留了螺栓孔分布位置，机匣分段处的止口配合尺寸做了对应公差预留，保证装配时的同轴度要求；转子部件的轴向定位尺寸均按照轴承跨距的合理范围设置，避免转子运行时出现挠度过大的问题；所有外接管路的接口，包括燃油管路、滑油管路、冷却引气管路、传感器安装座，均按照实际机载设备的安装位置做了预留，接口尺寸符合航空管路的标准通径范围，可直接对接外部附件机匣、燃油泵、滑油泵等附属部件的模型；整机的重心位置按照转子与静子的质量分布做了合理匹配，对应实际发动机安装到飞机吊舱时的安装节受力位置，模型中预留了主安装节与辅助安装节的连接结构，安装节的承载面角度按照推力传递路径做了优化，保证发动机工作时的推力能够均匀传递到机身结构上。

　　对于结构设计从业者来说，该模型可作为航空动力部件设计的参考基准，在进行新型小推力涡扇发动机、燃气轮机的结构设计时，可直接参考其流道截面比例、转子支撑布局、部件安装间隙的取值逻辑，避免出现原理性的结构错误；对于教学场景来说，可通过拆解模型的不同部件层级，逐层讲解每个部件的功能与配合关系，相比二维图纸更直观展现内部结构的装配关系；对于仿真分析从业者来说，模型的流道部分为封闭的连续腔体，可直接抽取流体域进行CFD流场仿真，转子部分的实体结构可直接划分网格进行结构强度、振动模态的仿真计算，无需再做大量的几何修复工作。整个模型的结构细节完全贴合实际工程中的设计逻辑，没有出现违背航空发动机工作原理的结构错误，所有部件的连接关系、运动关系均与真实发动机保持一致，能够满足不同场景下的使用需求。
