无线电掩星立方体卫星框架结构设计

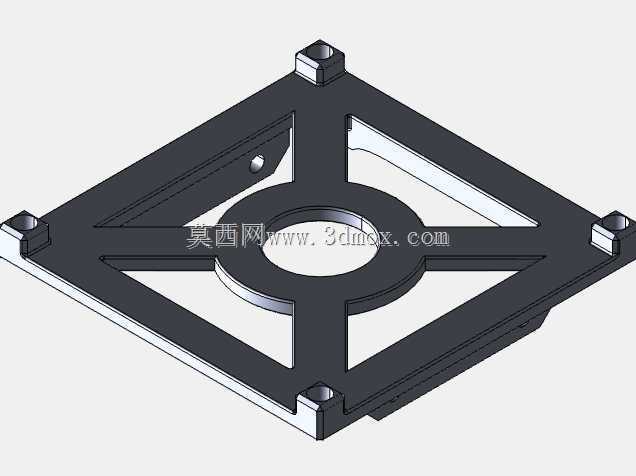

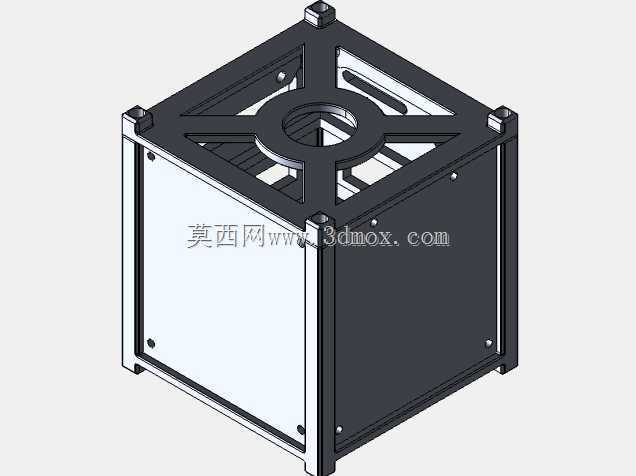

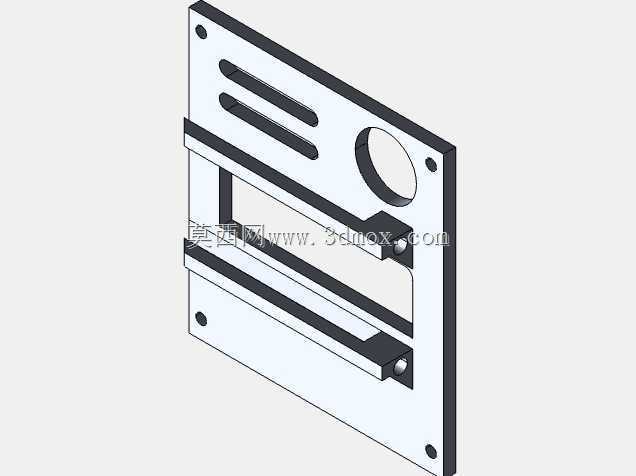

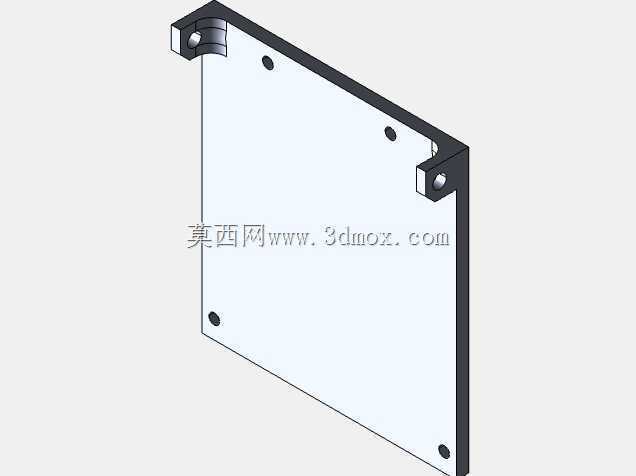

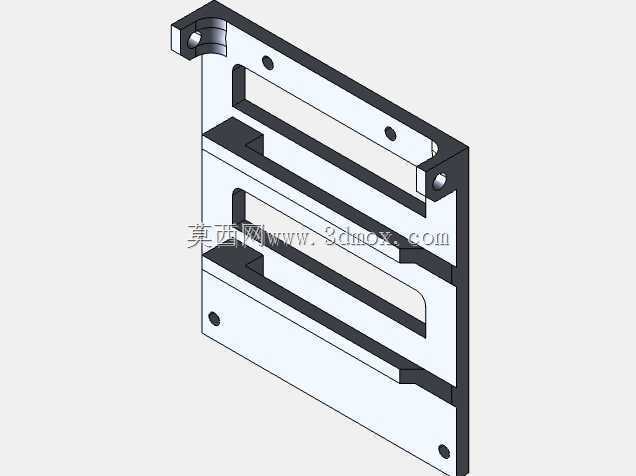

　　该结构面向近地轨道无线电掩星探测任务的立方星平台设计，适配1U标准立方星的安装边界，整体外廓严格遵循立方星通用部署接口规范，可直接兼容现有皮卫星分离机构的安装槽位，无需额外定制适配转接件。框架主体采用镂空式承力设计，顶部预留圆形载荷安装位，可直接固定掩星接收天线的馈源组件，安装位周边设置十字型加强筋，在发射段过载工况下可将载荷受力均匀传导至四根主承力立柱，避免局部应力集中导致的结构形变。侧面板采用快拆式安装设计，每块侧板通过四颗沉头螺钉与立柱连接，螺钉孔位预设沉头深度，装配后螺钉头完全没入面板表面，不会超出卫星外廓尺寸，满足分离机构对星体表面凸起高度的严格限制。框架的边角位置设置标准立方星定位凸台，

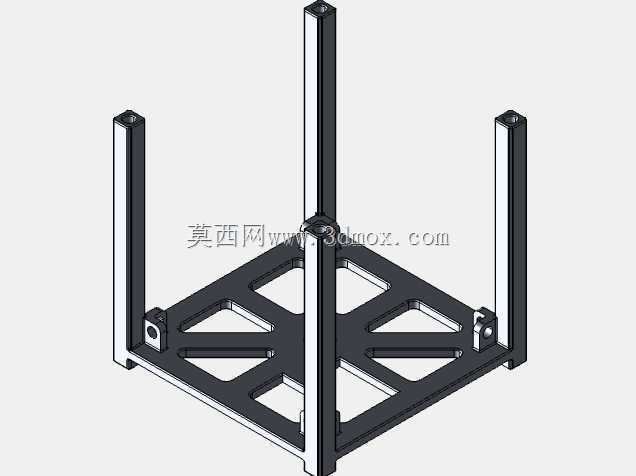

　　凸台尺寸与公差完全匹配通用分离导轨的导向槽，可保证卫星入轨分离过程中无卡滞、无偏斜，分离姿态偏差控制在设计允许范围内。设计阶段充分考虑3D打印工艺的成型特性，所有承力筋条的厚度均大于打印最小成型壁厚，悬空结构均设置自支撑角度，无需额外添加打印支撑即可完成整体成型，打印完成后仅需简单去除毛刺即可进入装配环节，大幅缩短样机迭代周期。内部预留的安装空间可兼容星载计算机、电源模块、通信模组、掩星信号处理板等标准皮卫星商用货架组件，各组件的安装孔位按照通用堆叠式板卡间距设计，板卡之间预留足够的走线空间，可避免线缆挤压导致的接触不良问题。框架的主立柱采用等截面设计，沿立柱长度方向预设安装槽，可根据任务需求灵活调整内部板卡的安装高度，

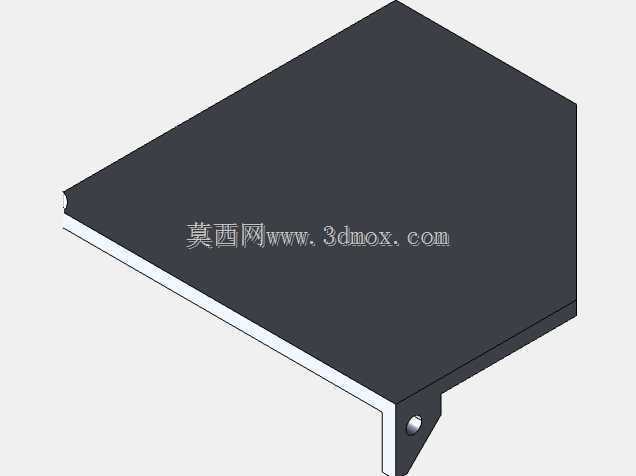

　　适配不同厚度的载荷模块，无需重新加工框架主体。顶部镂空区域除天线安装位外，还预留了传感器通光/通信用开口，可满足星载传感器对天观测、星间通信的视场要求，开口边缘做圆角过渡处理，避免锐边在装配过程中划伤线缆或操作人员。侧面板采用轻量化平板设计，在保证结构刚度的前提下尽可能降低整体结构重量，面板表面可根据热控需求粘贴OSR片或隔热薄膜，平整的表面无需额外打磨处理即可满足热控材料的粘贴要求。在发射段力学环境适配方面，框架整体结构经过模态仿真优化，一阶固有频率避开运载火箭的主要振动频段，可避免发射过程中发生共振导致的结构损坏；各连接位置的螺钉均预设防松空间，可加装防松垫圈或点胶处理，满足航天发射的力学环境要求。

　　该结构同时兼顾了教学演示与工程样机验证需求，除航天任务应用外，也可作为航天相关专业的教学实践载体，学生可基于该框架快速搭建功能验证样机，完成星载功能模块的调试与验证工作，无需从零开始设计结构本体，大幅降低实践项目的入门门槛。框架的所有装配接口均采用标准化设计，不同模块之间具备良好的互换性，单个零件损坏后可快速打印替换，无需整体报废，有效降低样机迭代阶段的成本投入。
