内燃机动力传递连杆结构设计

项目分类:通用机械零部件 发布时间:2024-08-13 ID:762975
  • 内燃机动力传递连杆结构设计
  • 内燃机动力传递连杆结构设计
  • 内燃机动力传递连杆结构设计
  • 内燃机动力传递连杆结构设计
  • 内燃机动力传递连杆结构设计
  • 内燃机动力传递连杆结构设计
  • 内燃机动力传递连杆结构设计
  • 内燃机动力传递连杆结构设计

  在往复式内燃机的核心传动体系中,连杆是衔接活塞往复运动与曲轴旋转运动的关键受力构件,其结构设计的合理性直接决定了动力转换效率、整机运行可靠性与服役寿命。从实际工况来看,连杆需要在高温、高交变载荷的环境下持续工作,既要承接活塞销传递来的燃气爆发压力,又要将该作用力传递给曲轴,推动曲轴旋转完成动力输出,同时还要承受活塞往复运动产生的惯性力,因此整个构件的力学性能匹配、结构形态设计都需要严格贴合内燃机的实际运行边界。

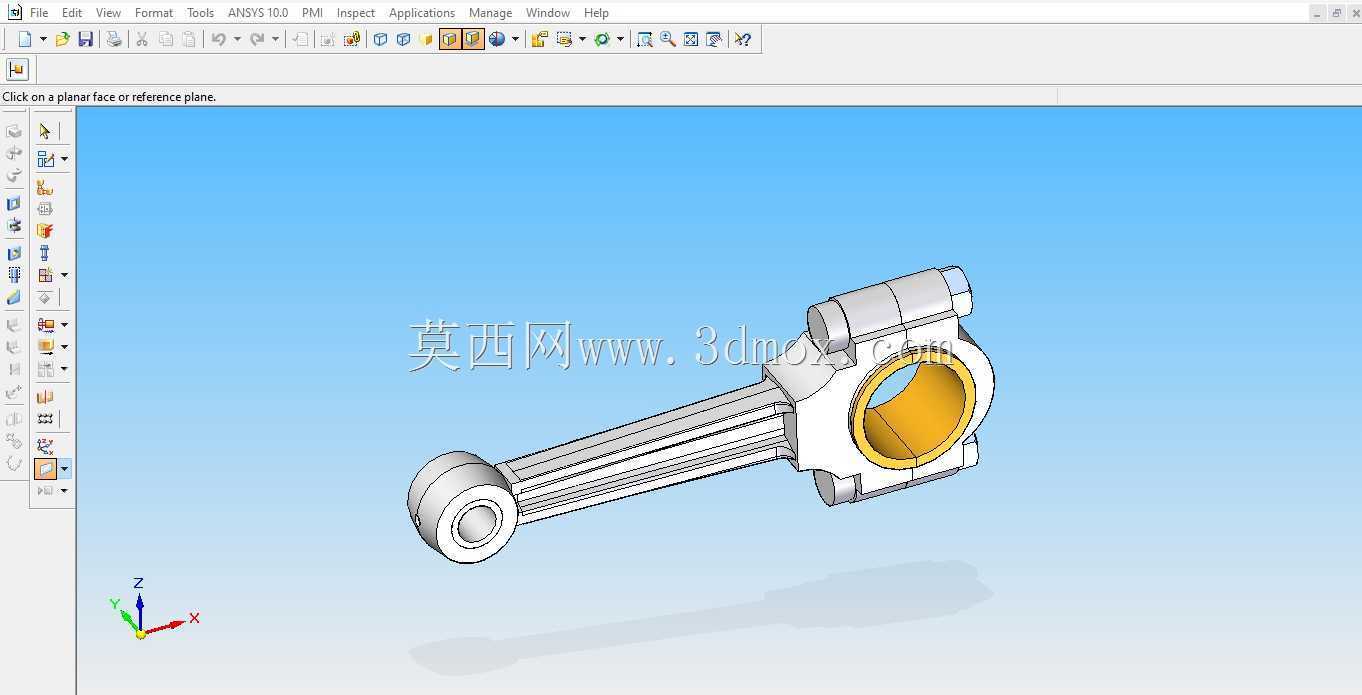

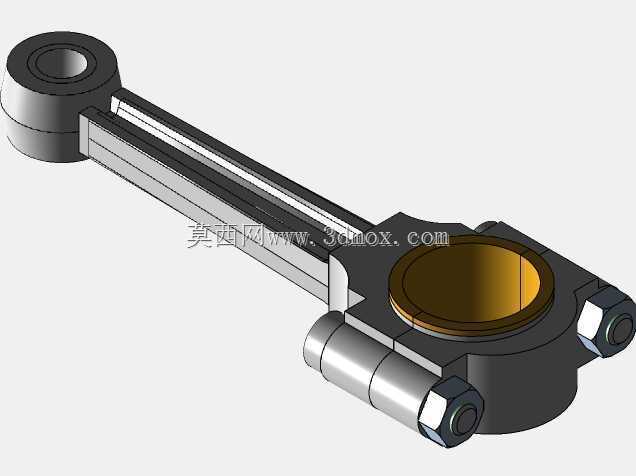

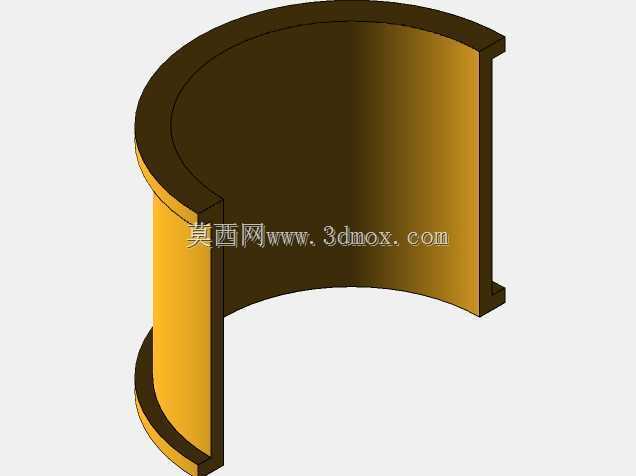

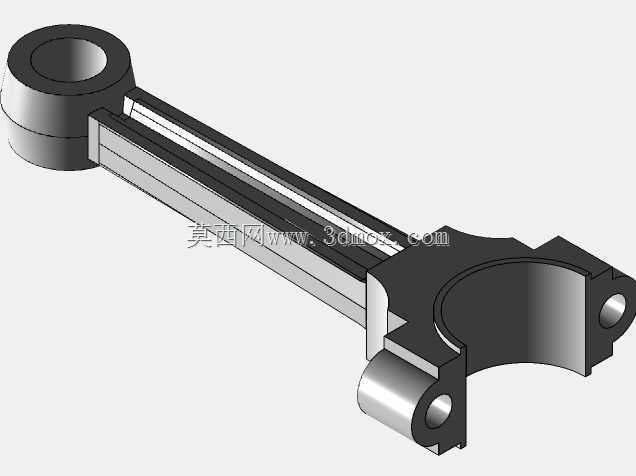

  从结构设计思路来看,该连杆采用分体式大头端设计,大头端配套轴瓦安装位,用于和曲轴的连杆轴颈配合,轴瓦安装位的内孔精度、圆柱度要求极高,既要保证轴瓦装配后的过盈量符合设计要求,避免工作过程中轴瓦出现转动、移位问题,又要保证润滑机油能够在轴瓦与轴颈之间形成稳定的油膜,降低摩擦损耗。小头端为整体式圆孔结构,用于和活塞销配合,孔内预留了衬套安装空间,衬套的存在可以降低活塞销与连杆小头的磨损,在衬套磨损到极限值后可直接更换衬套,无需整体更换连杆,大幅降低后期维护成本。杆身部分采用工字形截面设计,这种截面形态可以在保证连杆整体抗弯、抗扭强度的前提下,尽可能降低连杆自身的重量,减少往复运动产生的惯性力,降低曲轴的运转负荷,提升内燃机的转速响应能力。

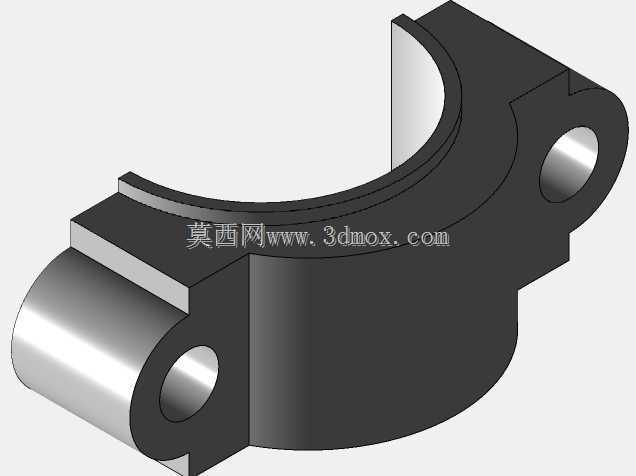

  从安装边界与尺寸匹配角度来看,连杆的大小头中心距是核心尺寸参数,该尺寸直接决定了内燃机的活塞行程与压缩比,设计过程中需要严格控制中心距的公差范围,避免出现压缩比偏差导致的燃烧效率下降、爆震等问题。大头端的开合面采用高精度定位结构,保证连杆盖与杆身装配后的同轴度,避免装配后轴瓦孔出现错位,导致轴颈偏磨。小头端的外径尺寸需要匹配活塞内腔的避让空间,避免活塞运动到上止点时,连杆小头与活塞内腔发生运动干涉。杆身的外形轮廓需要做平滑过渡处理,避免出现应力集中的尖角、直角结构,在交变载荷长期作用下,应力集中位置很容易萌生疲劳裂纹,最终导致连杆断裂引发严重的机械故障。

  在实际应用场景中,这类连杆广泛适配于小排量往复活塞式内燃机,覆盖通用汽油机、小型柴油机等动力设备,可用于摩托车、小型发电机组、园林机械、农用机械等装备的动力单元。在动力传递过程中,连杆的运动形式是复杂的平面运动,小头端随活塞做上下往复直线运动,大头端随曲轴连杆轴颈做圆周运动,杆身则在两者之间做往复摆动,因此设计过程中除了静强度校核外,还需要完成疲劳强度校核、运动干涉仿真、模态分析等多项仿真验证,确保连杆在额定转速区间内不会出现共振问题,在最大爆发压力工况下不会出现塑性变形,在长期交变载荷作用下不会发生疲劳失效。

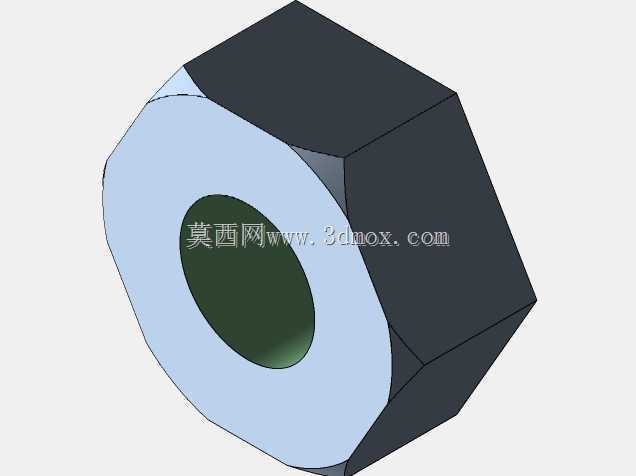

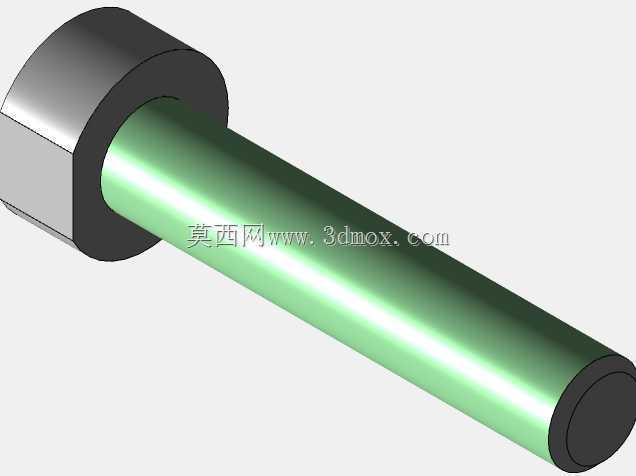

  从细节设计来看,连杆大头端的螺栓连接位置需要做加强筋处理,螺栓预紧力的设计值需要经过严格计算,既要保证连杆盖与杆身的结合面在工作过程中不会出现分离,又要避免预紧力过大导致螺栓屈服、连杆大头孔变形。杆身表面通常会做喷丸强化处理,在表面形成压应力层,提升构件的抗疲劳性能。大小头的润滑油道设计也十分关键,需要保证压力机油能够顺利输送到小头衬套位置,对活塞销与衬套的配合面进行润滑,同时带走摩擦产生的热量,避免配合面出现干磨、烧蚀问题。在装配环节,连杆的重量分组也有严格要求,同一台内燃机所使用的连杆重量差需要控制在极小的范围内,避免因重量差过大导致曲轴运转时出现不平衡振动,影响整机的运行平稳性。
