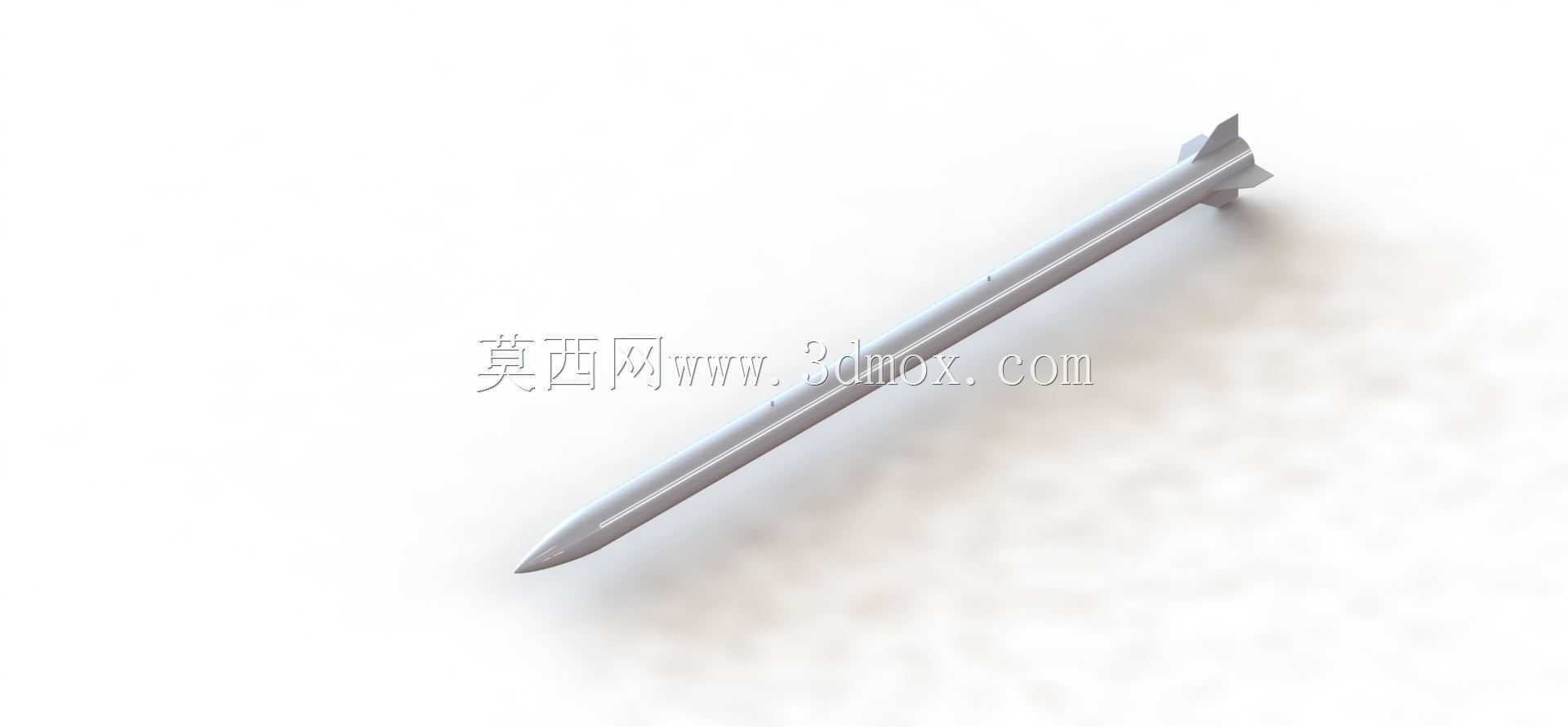

CFD流体仿真测试用箭体结构设计

　　做CFD外流场仿真练习时，很多新手容易卡在几何简化这一步——要么模型特征太碎导致网格划分时出现大量负体积，要么过度简化丢失了关键气动特征，算出来的阻力系数、流场分布和实际偏差过大，这个箭体结构就是专门针对这类练习场景设计的测试几何，没有多余的细碎特征，同时保留了亚音速箭体飞行时所有需要考量的关键气动面，能让练习者把精力集中在网格边界层设置、湍流模型选择、边界条件定义这些核心仿真环节上，不用在几何修复上浪费不必要的时间。

　　从实际应用场景来看，这类简化箭体结构除了用于CFD教学练习，也常出现在高校流体力学课程的验证试验中，比如小型风洞的标模测试，用来校验风洞流场均匀性、测试设备的阻力测量精度，因为结构规则，理论气动参数有成熟的计算值可以对照，很适合作为基准测试件。结构设计上，头部采用了标准的卡门曲线尖头，长细比控制在6:1，这个比例是亚音速低速飞行状态下兼顾头部阻力和结构刚度的常用取值，尖头段没有设置台阶、凸起等额外干扰特征，能保证头部激波（低速下为附体流层）的发展不受干扰，方便练习者观察头部附体流到弹身段的流场过渡状态。

　　弹身段采用等直径圆柱设计，圆柱段的直线度公差在建模时控制在0.02倍直径以内，避免因为柱面的锥度误差导致周向流场不对称，影响仿真结果的对称性验证；弹身表面没有设置多余的凸起、凹槽，就是光滑圆柱面，一方面降低网格划分难度，另一方面也方便练习者单独分析壁面粗糙度对摩擦阻力的影响，只需要在仿真软件里调整壁面粗糙度参数，不需要修改几何就能完成单变量对照试验。尾部的四片尾翼采用对称布局，翼型为薄平板翼，翼根和弹身采用光滑过渡的圆角连接，没有直角突变，避免在翼根位置出现不必要的流动分离干扰，尾翼的后掠角设置为15度，这个角度下低速飞行时尾翼的舵效（这里测试件无舵面偏转，主要是安定面作用）稳定，同时不会因为后掠角过大导致翼尖涡的发展过于复杂，适合新手练习尾翼涡流、翼身干扰流场的观测。

　　从安装边界来看，这个测试箭体如果用于风洞试验，尾部可以直接连接标准的应变式天平支杆，弹身尾部的端面设计为平面，中心预留了和支杆匹配的定位基准，安装时不需要额外做转接工装，支杆的直径控制在弹身直径的1/4以内，能最大程度降低支杆对弹身尾部流场的干扰；如果是用于纯仿真练习，建模时坐标系原点设置在头部顶点，弹身轴线和X轴重合，尾翼对称分布在XY、XZ平面上，方便仿真时设置对称边界条件，只需要计算1/4模型就能得到完整流场结果，大幅降低计算资源消耗，普通的家用电脑就能完成网格划分和求解计算，不需要用到高性能计算集群。

　　设计时特意规避了很多新手建模常犯的错误，比如尾翼和弹身的连接位置没有出现零厚度面、几何干涉，所有曲面都是连续的G1连续，导入任何主流仿真软件都不需要做几何修复，直接就能进行面网格、体网格的划分；头部尖头和圆柱段的连接位置做了微小的相切过渡，避免因为曲率突变导致网格在该位置出现畸变，同时这个过渡段的长度控制在弹身直径的0.1倍以内，不会对整体气动参数产生可观测的影响。另外整个结构的尺寸比例是完全参数化的，练习者可以根据自己的测试需求调整长细比、尾翼尺寸、头部曲线类型，比如把卡门头换成圆锥头、抛物线头，对比不同头部形状的阻力系数差异，或者调整尾翼的后掠角、展弦比，分析尾翼参数对箭体静稳定性的影响，不需要重新从零开始建模，只需要修改对应参数就能快速生成新的测试几何。

　　在实际仿真练习中，用这个模型可以完成多个典型CFD训练科目：比如不同雷诺数下的弹身摩擦阻力计算、尾翼翼尖涡的发展轨迹观测、不同湍流模型（k-epsilon、k-omega SST、Spalart-Allmaras）对低速外流场计算结果的差异对比、边界层网格高度对壁面剪切力计算精度的影响等等，因为结构简单，计算收敛速度快，练习者可以快速完成多组参数的对照计算，更快理解不同仿真设置对结果的影响规律，比直接用复杂的真实飞行器模型入门效率高很多，也不容易因为几何问题反复排查报错打击学习积极性。
