多工位同步作业微型多头给料装置

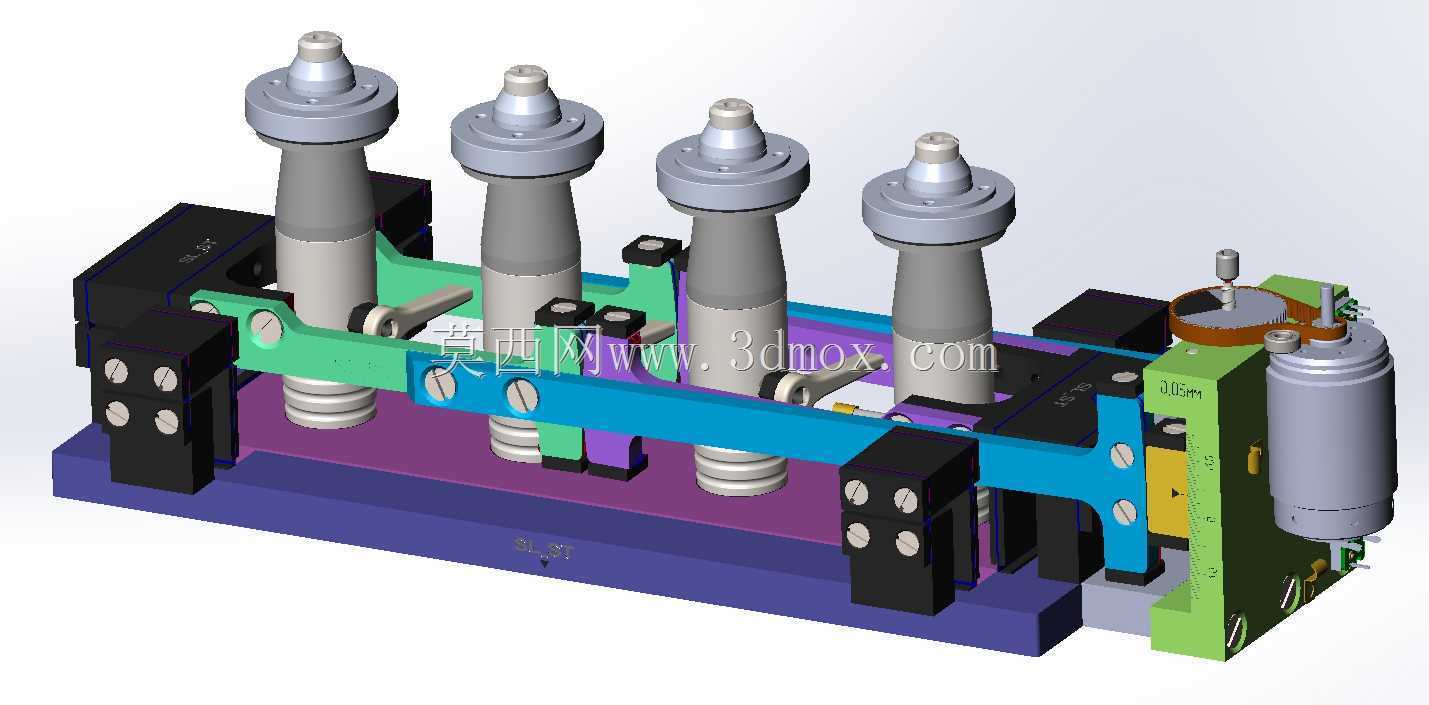

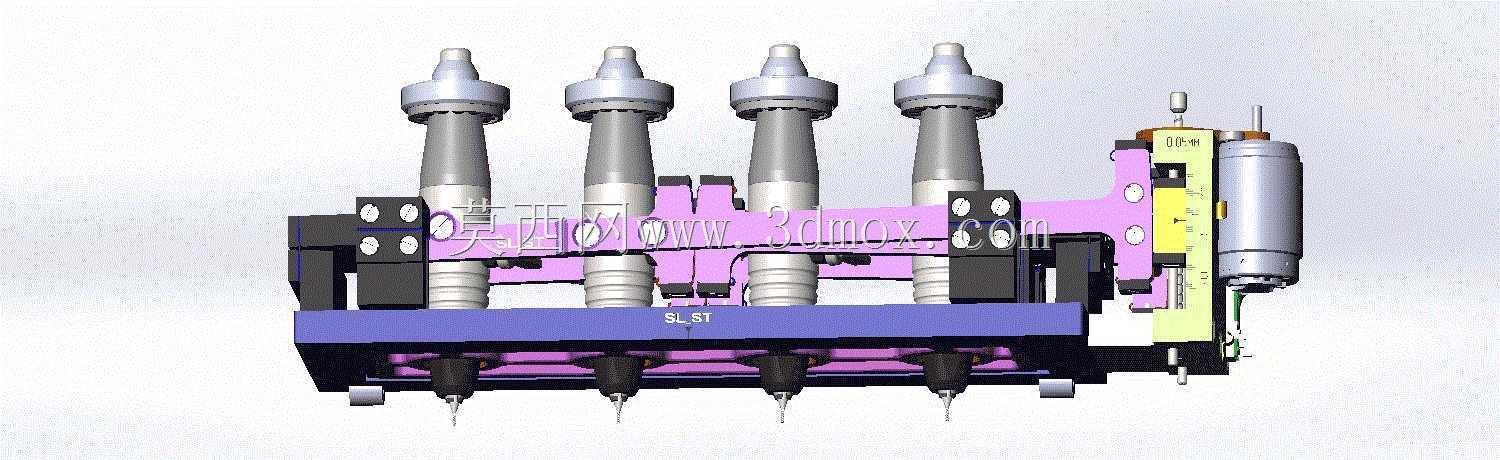

　　在精密小零件批量加工场景里，单工位给料的节拍瓶颈一直是产线提效的核心阻碍，这类多头微型给料结构，正是针对小尺寸五金、电子接插件等零件的多主轴同步加工需求开发，适配小型钻攻、铣削工位的上下料配套，能在紧凑的设备安装空间内，完成多工位的同步精准给料动作。整套结构采用并排多主轴集成布局，四个作业主轴沿安装基座等距排布，单组主轴的进给行程做了统一限位设计，保证每个工位的给料深度误差控制在微米级，避免不同工位加工深度不一致导致的零件报废。侧边集成的伺服驱动单元通过传动连杆同步带动所有主轴的进给动作，区别于独立驱动的多头结构，这种同步联动设计不需要给每个主轴单独配置驱动元件，既压缩了整体结构的横向占用空间，

　　也从机械结构上保证了所有主轴进给动作的完全同步，不会出现电控同步带来的信号延迟误差。基座部分采用分层设计，上层为主轴安装定位板，加工有统一基准的主轴安装孔位，每个孔位配套同轴的导向套，给主轴的上下进给动作提供径向支撑，避免长行程进给出现主轴偏摆；下层为接料件安装位，对应每个主轴的正下方设置工件定位槽，待加工零件可以通过前置的送料轨道直接送入定位槽，不需要额外的移栽动作就能完成上料定位，给料动作完成后主轴退回，加工完的零件可以顺着定位槽下方的落料口直接进入收料盒，省去了单独的取料步骤。结构的安装边界做了适配小型加工设备的优化，整体横向宽度控制在常规小型台式加工设备的工作台安装范围内，纵向厚度不占用工作台前后的操作空间，

　　驱动单元侧置在主轴组的一端，不会在主轴正上方形成结构干涉，方便后期加装刀具冷却管路、加工状态检测传感器等附加配件。设计过程中特意将进给传动的受力点做了居中处理，所有主轴的进给反力通过安装基座整体传导到设备工作台，不会出现单侧受力导致的基座变形，伺服回路的传动件采用低间隙的连杆结构，反复进给的累计回程误差可以控制在很小的范围内，满足精密小零件连续加工的精度保持要求。在实际应用中，这类结构可以直接配套在小型多主轴钻床、微孔加工设备上，针对直径几毫米的小型销类、接插针类零件做端面钻孔、倒角、铣槽等工序的同步加工，相比单工位给料结构，同等加工节拍下占用的设备空间更小，驱动元件更少，

　　后期维护只需要定期检查连杆连接位的润滑情况和主轴导向套的磨损量即可，不需要对每个驱动单元单独做参数校准。给料行程可以通过调整基座上的限位块位置做适配，针对不同长度的待加工零件，只需要更换对应尺寸的接料定位槽，不需要改动整体的传动布局，就能快速切换加工品类，适配小批量多品类的精密零件加工场景。结构上的所有安装孔位都做了标准化设计，和常规小型加工设备的工作台T型槽尺寸匹配，不需要额外做过渡安装板就能直接固定，安装时只需要校准主轴和下方定位槽的同轴度，就能完成整套结构的装配调试，大幅缩短设备改造的周期。
