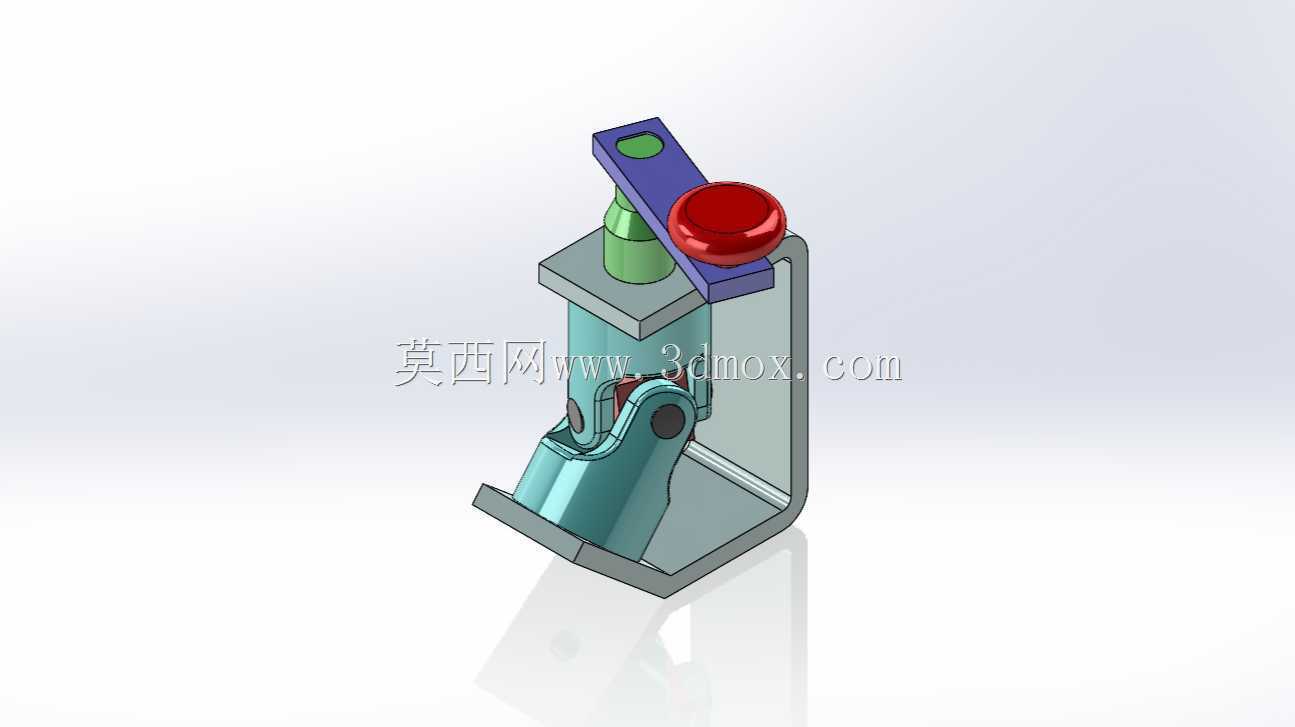

可补偿角位移万向节联轴器结构设计

项目分类:通用机械零部件 发布时间:2024-08-13 ID:762988
  • 可补偿角位移万向节联轴器结构设计

  在各类存在轴系不对中工况的传动场景中,刚性联轴器无法适配两轴间的角度偏移,极易在运转过程中产生附加弯矩,加剧轴承、轴封等配套零件的磨损,严重时甚至会引发轴系断裂故障,万向节联轴器正是针对这类错位传动需求开发的核心连接部件。从实际工程应用来看,这类部件的覆盖场景跨度极大:在汽车底盘传动系统中,它负责连接变速箱输出端与驱动桥输入端,适配悬架跳动过程中传动轴长度与角度的动态变化,保证动力传递不中断;在工业自动化生产线的输送辊道、变位机工位,它可以抵消机架焊接变形、安装定位误差带来的轴系偏斜,无需额外加工高精度定位基准就能完成传动链搭建;在航空航天的舵机传动链路、海洋装备的甲板机械传动单元中,它能在存在振动、相对位移的安装环境下稳定传递扭矩,避免因结构形变导致的传动卡滞。

  这款万向节联轴器采用单十字轴式核心结构,核心功能是在两轴存在最大45度角偏移的工况下,持续稳定传递旋转扭矩,不会因为轴系不对中出现传动卡死或扭矩传递中断的问题。设计过程中首先对核心受力件做了载荷校核:十字轴作为扭矩传递的核心载体,四个轴颈分别与两侧轭架的轴承配合,轴颈表面做了硬化处理,降低长期往复摆动带来的接触磨损;轴承采用集成式轴承盖结构,将滚针、密封件整合在轴承盖内部,既压缩了整体安装空间,也能避免润滑脂泄漏、外界粉尘进入摩擦副,延长维护周期。两侧的轭架采用对称式U型开口结构,开口尺寸与十字轴轴颈长度精准匹配,装配时十字轴可直接卡入轭架的安装位,通过端盖完成轴向定位,不需要额外设计复杂的锁紧结构,拆装维护时仅需拆卸端盖即可完成十字轴的更换,大幅降低现场运维的工作量。

  从安装边界来看,这款万向节联轴器的输入端与输出端均采用标准轴孔配合设计,轴孔公差按照过渡配合选取,既可以保证装配时的同轴度定位精度,也能避免过盈量过大导致的装配困难;整体径向轮廓尺寸控制紧凑,安装时不需要在周边预留过大的避让空间,适配安装空间受限的紧凑型设备布局。设计时特意对轭架的摆动行程做了限位校核,当两轴达到最大允许偏角时,轭架的端面不会与十字轴的中心体发生刚性碰撞,避免极限偏角下出现结构干涉。扭矩传递路径上,所有受力截面的圆角都做了应力释放处理,避免热处理和载荷冲击时在尖角位置产生应力集中,提升部件的抗疲劳寿命。

  不同于等速万向节需要额外的钢球、保持架结构来保证输入输出端转速同步,这款单万向节结构更适合对转速同步要求不高、但需要大角度补偿能力的中低速传动场景,结构零件数量少,加工工艺性更好,制造成本更低,日常维护仅需定期向轴承注油嘴补充润滑脂即可。在选型适配时,需要根据传动系统的额定扭矩、最大工作转速、两轴间的最大偏角三个核心参数匹配对应规格,避免过载使用导致十字轴弯曲变形或轭架断裂;安装时需要保证两端轭架的叉面处于同一相位,尽可能降低单万向节带来的转速波动影响,若需要完全消除转速波动,可将两个同规格的单万向节配合中间轴串联使用,实现等速传动效果。
