仿生蜘蛛式重载罐体夹持搬运装置

　　在重型工业物料转运场景中，大尺寸圆柱罐体的搬运一直是现场作业的痛点，这类罐体多为薄壁承压结构，传统吊带、卡爪吊装容易出现局部应力集中，轻则造成罐体表面凹陷变形，重则引发焊缝开裂、内部介质泄漏的安全隐患，尤其是在航天推进剂贮箱、大型工业储气罐、特种化工罐体的短距离转场、工位对接作业中，常规吊装设备很难兼顾受力均匀性与移动灵活性。这款仿生蜘蛛式夹持搬运装置，正是针对这类大直径圆柱类重载工件的转运需求设计，整体采用多足均载的仿生结构逻辑，参考蜘蛛等多足节肢动物的受力分布特性，将罐体的整体重量均匀分散到多个接触点位，避免单点载荷过大损伤工件表面。

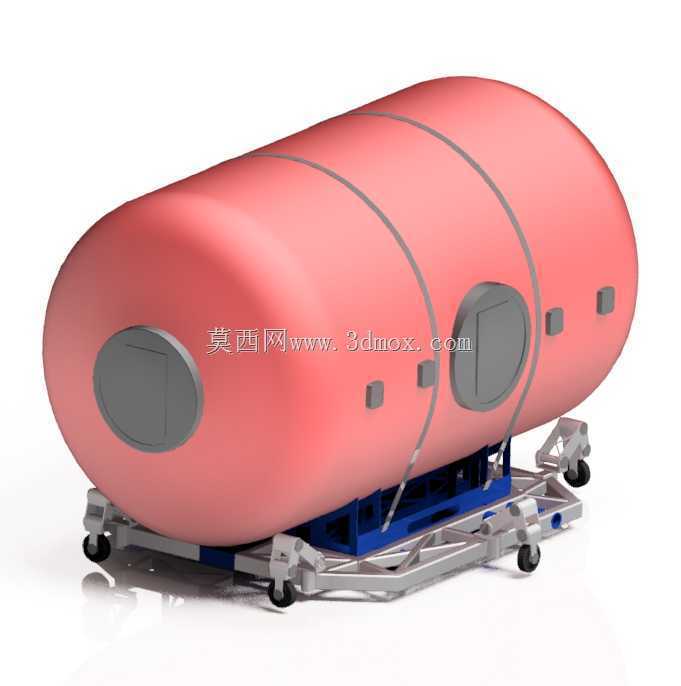

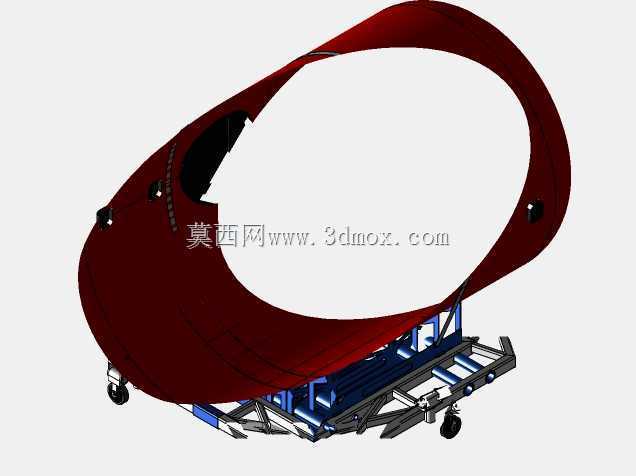

　　从结构布局来看，装置主体承载框架采用低重心的拖行式设计，底部配置多组带锁止功能的重载脚轮，可适配平整硬化车间地面的短距离移动需求，脚轮安装座带有高度微调结构，可抵消地面30mm以内的高度差，保证移动过程中罐体始终保持水平姿态，不会出现倾斜滑脱风险。罐体承托部分采用三段式环抱接触结构，接触面包覆20mm厚的丁腈橡胶缓冲层，既可以增大接触摩擦力防止罐体转动，也能避免刚性接触刮伤罐体表面的防腐涂层或保温层，环抱箍带的张紧度可通过侧边的快锁机构调节，适配直径在2.2m到2.8m区间的圆柱罐体，单台装置的额定承载能力可达12吨，完全覆盖常规工业中型承压罐体、航天贮箱类工件的转运重量需求。

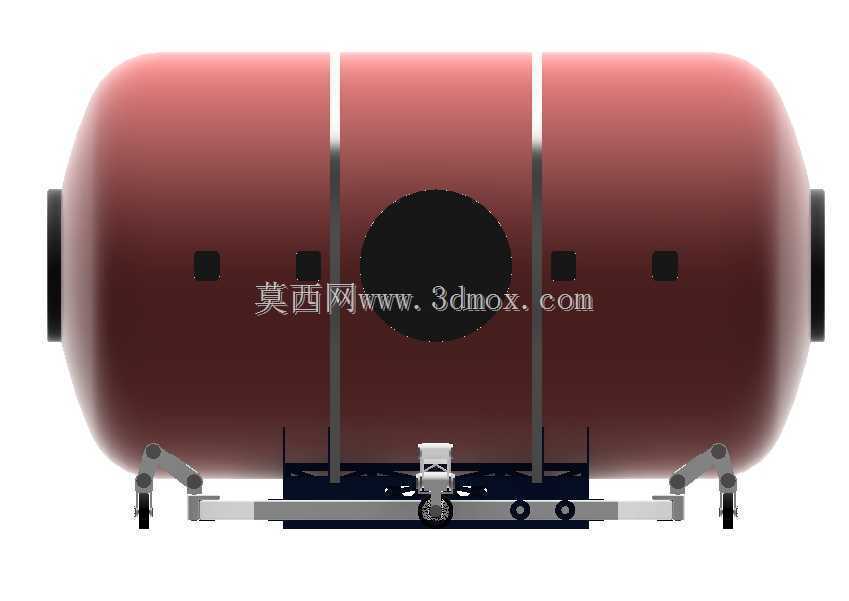

　　设计过程中重点考量了载荷均匀分布的实现逻辑，区别于传统两点式吊装的简支梁受力模型，这款装置的六个接触点位沿罐体圆周方向呈120度对称分布，轴向方向沿罐体长度设置三组支撑环，相当于把罐体的载荷分解为18个均匀分布的受力点，每个点位的接触压强控制在0.2MPa以内，远低于铝合金、复合材料罐体表面的许用接触应力，不会对薄壁罐体造成结构性损伤。底部承载框架采用型钢焊接的箱型结构，框架内部预留了叉车孔位，既可以依靠自带脚轮人工推行，也可以通过叉车直接叉举转运，适配不同作业场景的转运需求，框架侧边设置有四个系留挂点，可在长距离转运时绑定固定带，防止运输过程中罐体移位。

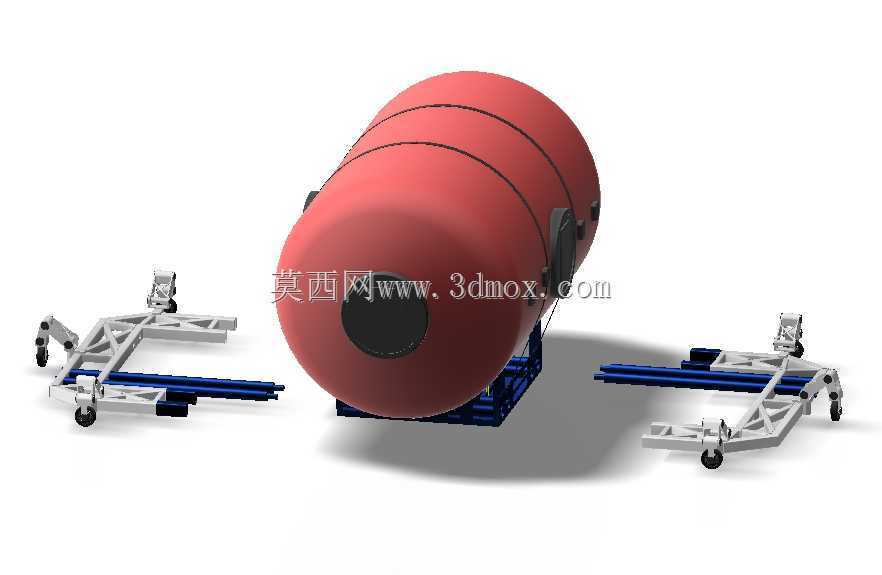

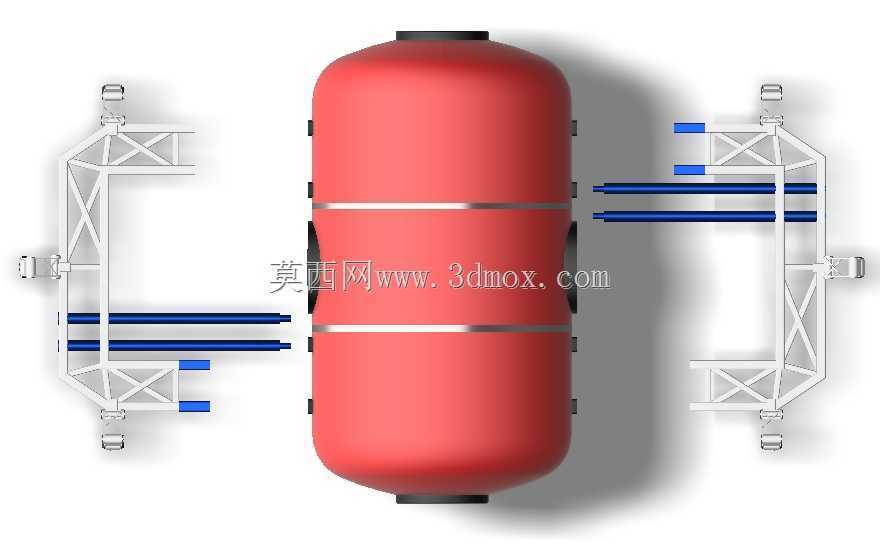

　　安装边界方面，装置整体收拢状态下的外形宽度为3.2m，长度为4.5m，高度为2.6m，可顺利通过常规工业车间3.5m宽的通道门，环抱箍带完全打开时的最大开口尺寸为3m，罐体吊装就位时不需要额外的对位工装，只要将罐体吊至框架上方缓慢下放，箍带会在导向结构的作用下自动贴合罐体外壁，锁紧操作仅需两名作业人员配合即可完成，整个装夹过程不超过15分钟，相比传统吊带吊装的对位、固定流程，作业效率提升60%以上。装置的所有铰接点位都配置了自润滑轴承，日常维护不需要频繁加注润滑脂，脚轮采用聚氨酯包胶材质，移动过程中不会划伤环氧地坪地面，也能降低移动时的噪音水平，适合在总装车间、洁净厂房内使用。

　　在实际应用场景中，这款装置不仅可以用于圆柱罐体的车间内转场，还可以作为罐体焊接、检测、喷涂工序的固定工装使用，框架底部预留了标准的工装安装接口，可直接固定在焊接变位机、回转工作台上，带动罐体完成360度回转作业，不需要额外更换装夹工装，减少了工件重复装夹的定位误差。针对不同长度的罐体，装置的三组支撑环可以沿底部框架的导轨调整轴向间距，最短可适配2m长度的短罐体，最长可支撑6m长度的长罐体，调整过程通过刻度标尺定位，重复定位精度控制在5mm以内，能够满足多规格罐体的通用装夹需求，降低车间内专用工装的配置数量与存储成本。
