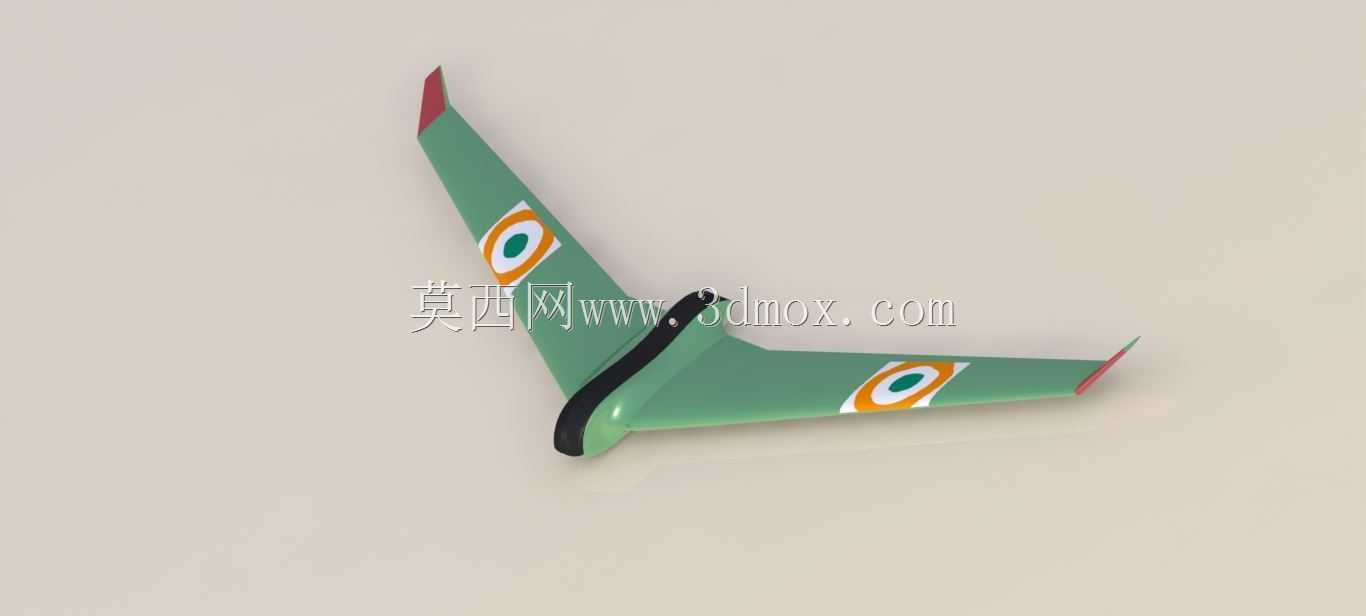

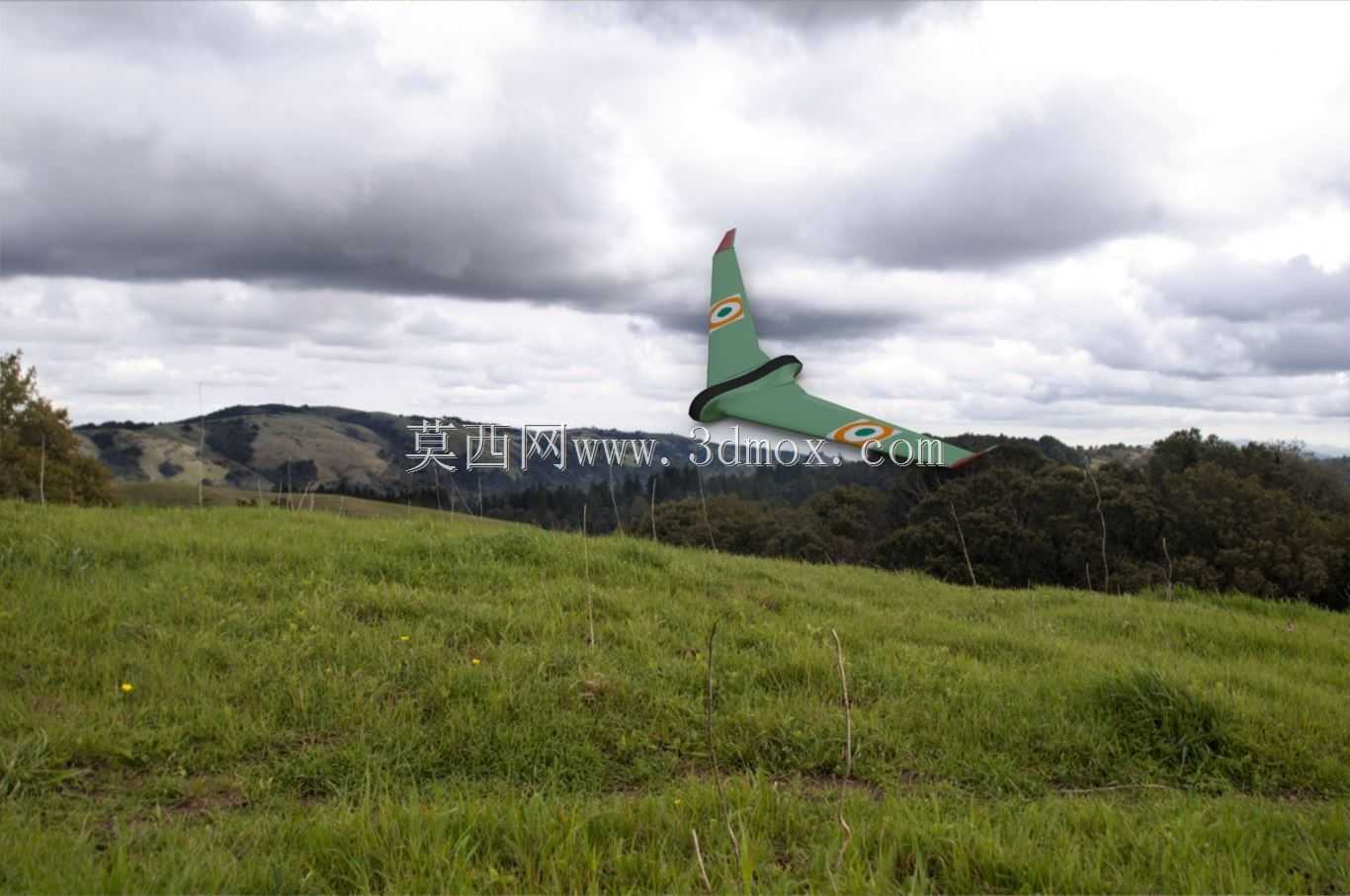

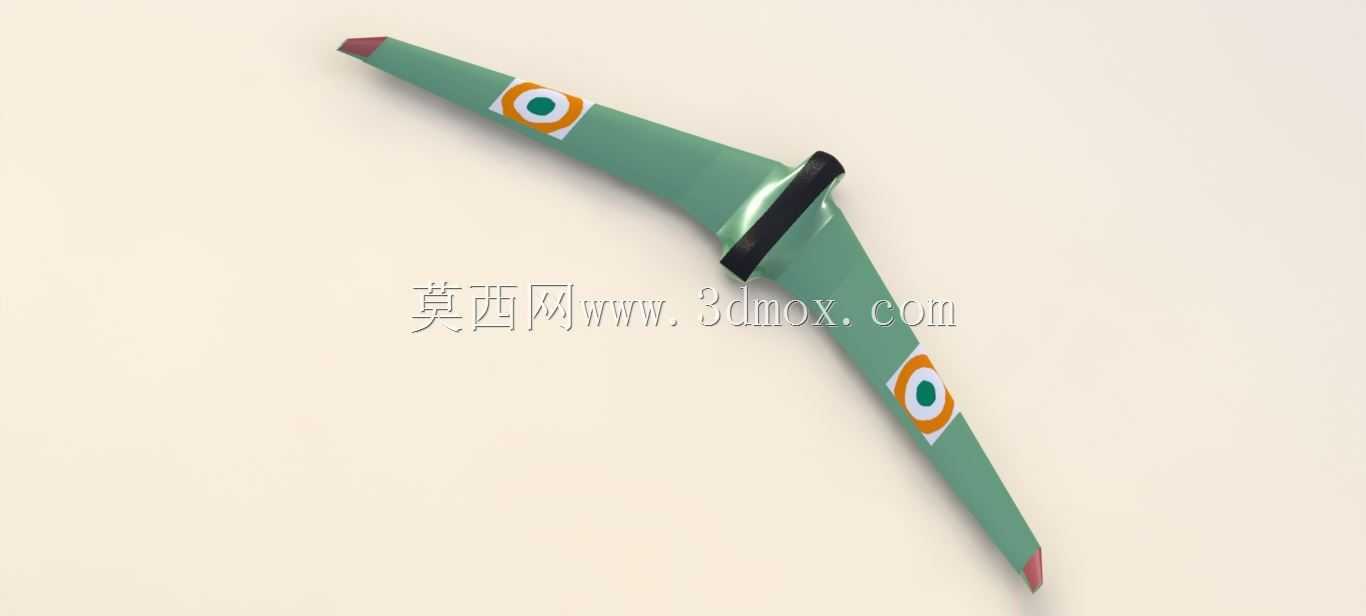

采用NACA0009翼型的碳纤维无人机结构设计

　　这款采用NACA0009翼型的固定翼无人机，核心定位面向低空测绘、小范围航测巡检、户外航拍作业场景，整体采用碳纤维复合材料作为主结构材质，在保证结构强度的前提下大幅降低整机自重，适配小动力系统下的长航时飞行需求。从实际作业场景来看，这类小尺寸固定翼无人机可适配丘陵、山地等复杂地形的作业需求，相较于多旋翼机型，固定翼构型的巡航效率更高，单架次作业覆盖范围更广，能够满足小范围地形测绘、农林长势巡查、管线巡检等场景的使用需求，不需要频繁起降更换电池，作业效率提升明显。

　　设计阶段优先围绕翼型选型做了多轮校核，NACA0009属于低速翼型范畴，相对厚度9%，最大厚度位置在弦长30%处，这类翼型的低速升阻比表现优异，失速迎角区间宽，对于低空低速飞行的小型无人机来说，能够在较低的巡航速度下维持足够升力，同时降低飞行过程中的诱导阻力，适配小功率动力系统的推力输出区间。翼面结构采用碳纤维铺层设计，铺层角度沿翼展方向做梯度调整，翼根区域铺层厚度更大，能够承受飞行过程中的弯矩载荷，翼尖区域适当降低铺层厚度，减少翼尖惯量，提升飞行过程中的操控响应速度。

　　整机外形尺寸适配单人携带作业需求，翼展控制在单人可手持搬运的范围内，不需要额外拆解即可完成转场运输，机身主体采用碳纤维薄壁壳体结构，内部预留航电设备、电池、动力系统的安装空间，安装边界做了模块化设计，航电舱采用快拆结构，可根据不同作业需求快速更换不同的任务载荷，比如测绘相机、红外巡检模块、航拍云台等设备，载荷安装位预留标准安装孔位，兼容主流的小型无人机任务载荷尺寸，不需要额外做结构改装即可完成载荷切换。

　　机身与机翼的连接结构采用插接式设计，机翼根部设置定位销与锁紧结构，装配时不需要额外工具即可完成机翼与机身的对接，锁紧后能够保证机翼与机身的相对位置精度，避免飞行过程中出现翼面晃动影响飞行稳定性。尾翼部分同样采用NACA对称翼型，保证不同迎角下的操纵面效率，舵面与机翼主体采用铰链连接，舵机安装位置预留足够的维护空间，可快速完成舵机的更换与调试。

　　从结构强度校核角度来看，整机碳纤维结构的抗冲击性能能够满足野外作业的起降需求，针对草地、硬土路面的起降场景，机腹位置做了局部加厚处理，起降过程中接触地面的区域增加了耐磨层，避免多次起降后碳纤维壳体出现磨损分层。翼尖位置做了圆弧过渡处理，既能够降低翼尖涡流带来的诱导阻力，也能减少转场搬运过程中翼尖磕碰造成的结构损伤。动力系统安装位位于机身尾部，采用推力式布局，螺旋桨转动过程中不会遮挡前方任务载荷的视野，同时推力线与机身重心做了精准匹配，避免动力输出变化时带来额外的俯仰力矩，降低飞控系统的配平压力。

　　整机重心设计在机翼平均气动弦长的30%位置，这个重心区间能够保证无人机在巡航阶段的纵向静稳定性，即使遇到突发的气流扰动，也能在飞控介入前维持基本的飞行姿态，降低坠机风险。内部走线全部沿机身承力结构布置，走线槽预留足够的冗余空间，避免飞行过程中线缆晃动与结构件产生摩擦，同时所有线缆接头位置做了固定处理，防止飞行振动导致接头松脱。起落架采用轻量化的碳纤维滑橇结构，不需要额外的减震结构即可适应不平整的起降场地，滑橇的外形做了流线型处理，减少巡航过程中的额外阻力，滑橇与机身的连接点设置在机身主承力框位置，起降过程中的冲击载荷能够直接传递到主承力结构上，避免局部应力集中造成壳体损坏。

　　针对户外作业的复杂气象条件，整机结构的接缝位置做了密封处理，能够应对小雨天气下的作业需求，避免雨水进入航电舱造成设备短路。机翼表面的碳纤维铺层做了光顺处理，翼型轮廓精度控制在毫米级，保证翼面的气动效率不会因为加工误差出现损失，舵面与主翼面之间的缝隙控制在极小范围内，减少缝隙带来的气动阻力提升。整机的维护性设计也做了充分考量，所有易损部件都采用快拆设计，外场作业时如果出现舵面损坏、螺旋桨断裂等故障，不需要复杂工具即可在短时间内完成备件更换，减少外场作业的停机时间。
