可3D打印全封闭碳纤维四轴飞行器结构设计

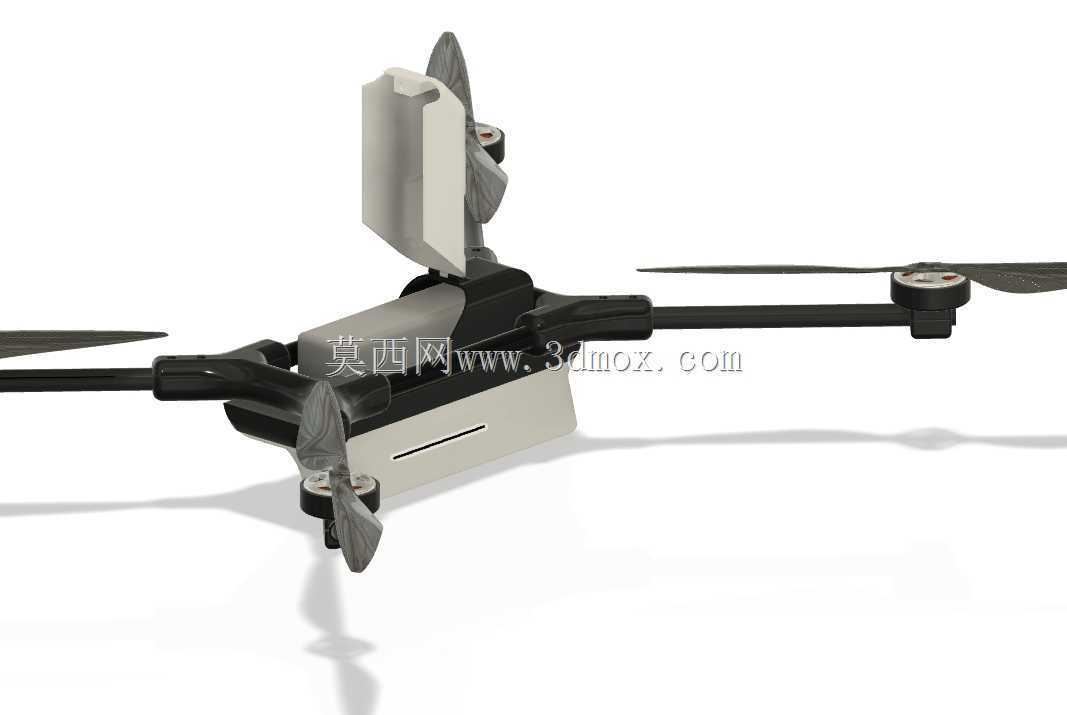

　　这款四轴飞行器采用全封闭机体结构设计，核心承载框架选用碳纤维管材搭建，主体非受力构件适配3D打印工艺生产，可满足小批量定制、个人DIY制作的快速成型需求。从实际应用场景来看，该结构可适配低空近景航拍、小型作业区域巡检、户外爱好者航飞创作等场景，封闭的机体外壳能够阻挡户外飞行时的扬尘、零星雨滴侵入内部电子舱，降低复杂户外环境下飞控、电调等核心元件的故障概率。

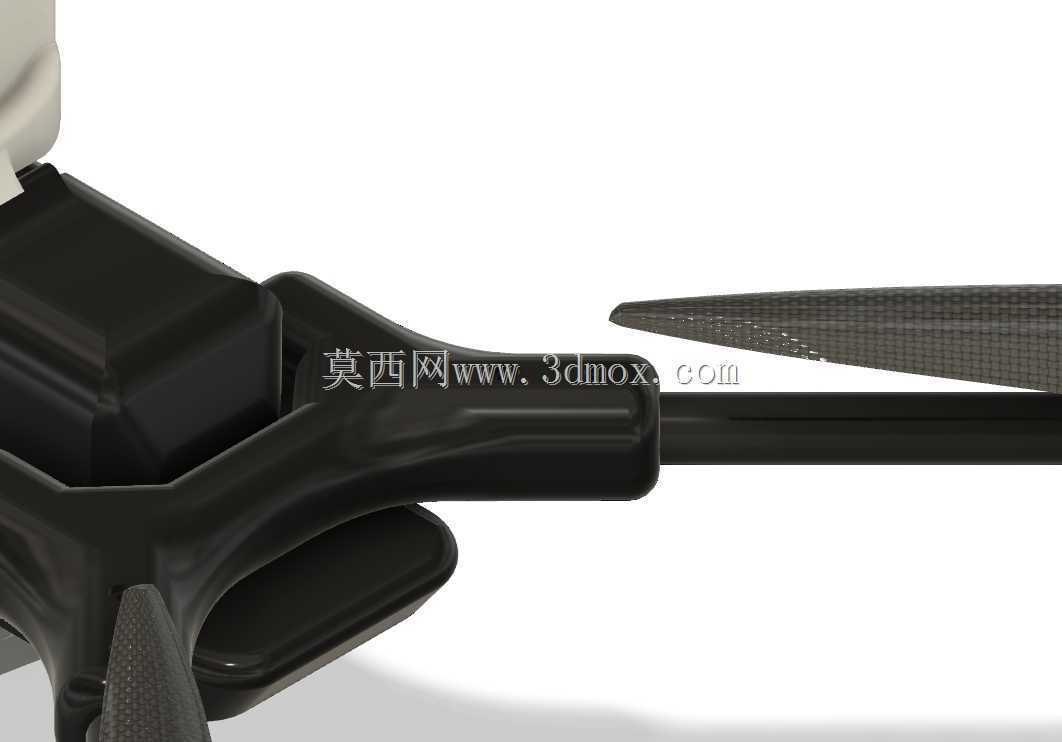

　　设计阶段优先考虑了组装维护的便捷性，起落支架作为独立拆分构件单独设计，使用者可根据实际飞行任务需求选择是否安装：在执行大载重、长航时任务时拆除支架可降低整机自重，提升续航表现；在执行需要定点起降、搭载外置拍摄设备的任务时装上支架，可抬高机体离地间隙，避免起降过程中旋翼、底部搭载的设备与地面凸起物发生剐蹭。结构连接环节针对碳纤维管的装配特性做了适配设计，管接位置预留了铆钉安装孔位，装配时可根据实际配合公差选择铆钉铆接或者涂胶粘接的固定方式，若打印件与碳管配合过紧，可通过局部加热打印件的方式让工程塑料微幅膨胀，实现无强制外力的顺畅装配，避免硬压导致碳管开裂或者打印件崩边。

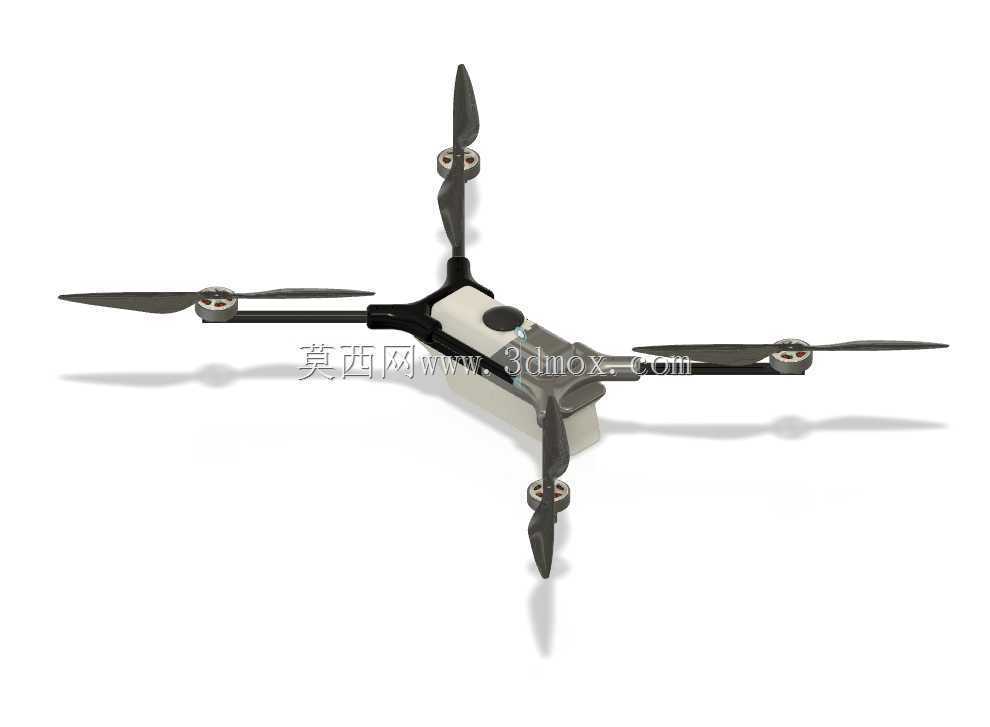

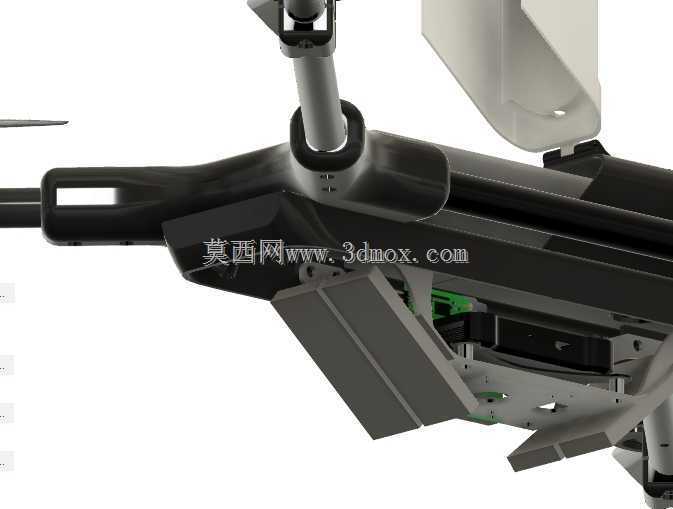

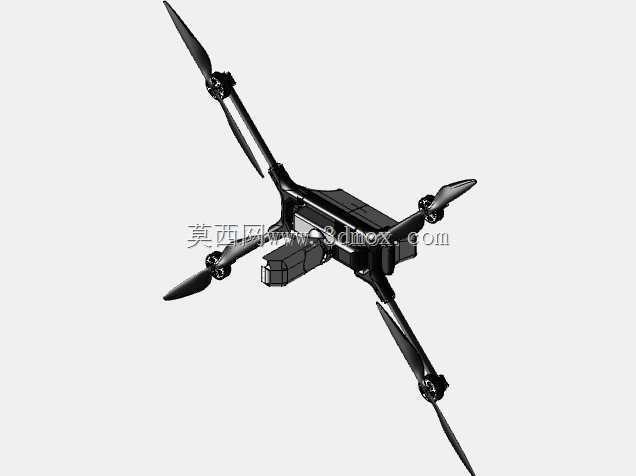

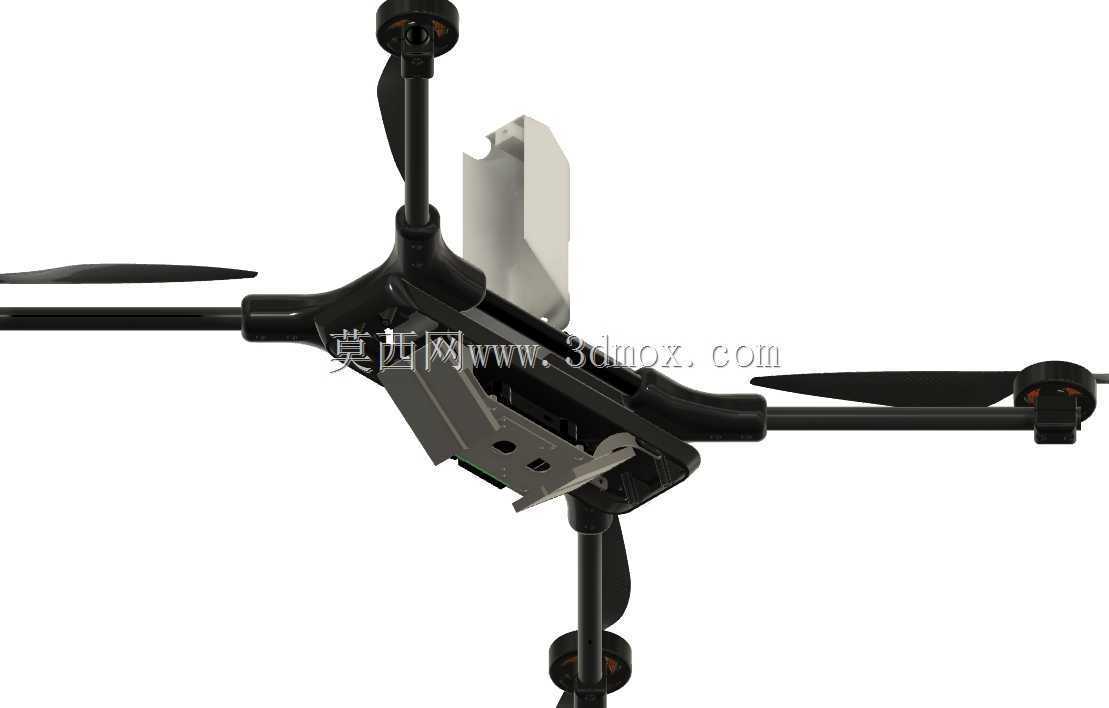

　　旋翼布局采用经典的X型四轴分布，四个机臂从中心机体对称向外延伸，旋翼旋转平面与中心机体保持平行，机臂长度经过重心配平核算，可保证四个电机输出扭矩均匀作用于整机，降低飞控系统的姿态修正负荷。中心机体的封闭舱内预留了标准的飞控板、电调、电池安装位，舱体内部设置了纵横交错的加强筋，在不额外增加壳体厚度的前提下提升了机体抗扭刚度，应对飞行过程中的急转、升降动作产生的交变载荷时，不会出现壳体形变导致的电子元件移位问题。

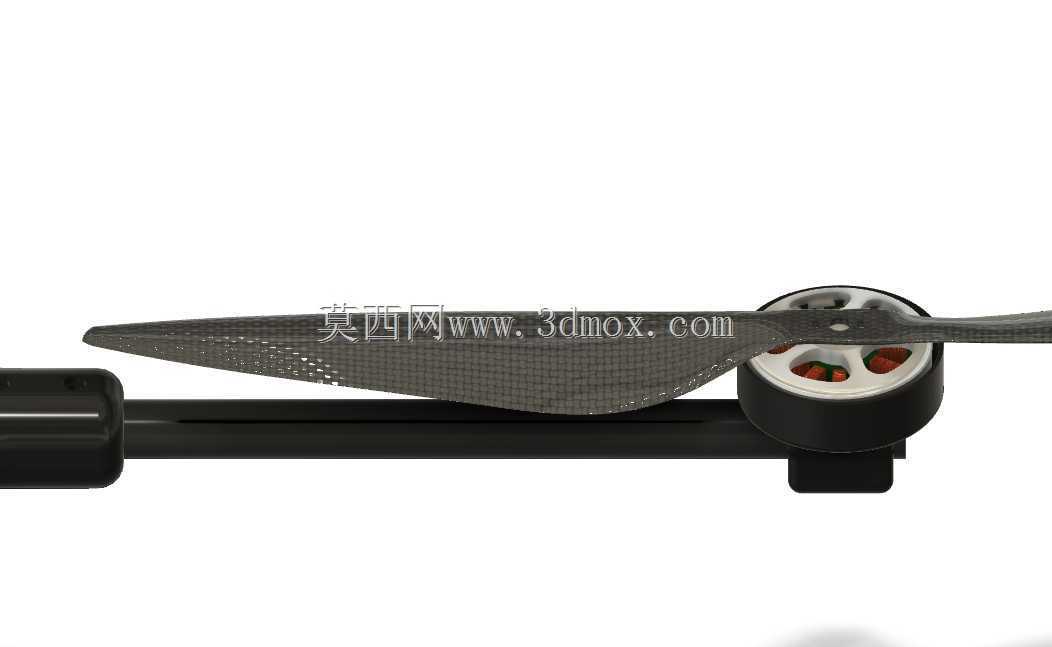

　　从安装边界尺寸来看，机臂展开后整机的旋翼回转直径控制在常规消费级无人机的通用尺寸区间，收纳时无需拆卸机臂即可放入常规尺寸的航模收纳包，机体底部预留了通用的设备安装螺孔，可适配市面上主流的小型运动相机、迷你空投装置等外接载荷，安装孔位的间距符合消费级无人机配件的通用安装标准，无需额外制作转接件即可完成外设加装。旋翼与机臂的连接座采用一体化打印设计，电机安装位预留了标准的电机固定孔，适配市面上主流的22系列、23系列无刷电机，电调走线可顺着机臂内部的预留空腔引入中心舱，避免走线外露导致的飞行风阻增加，同时也能减少飞行中树枝、电线等外物勾挂走线的风险。

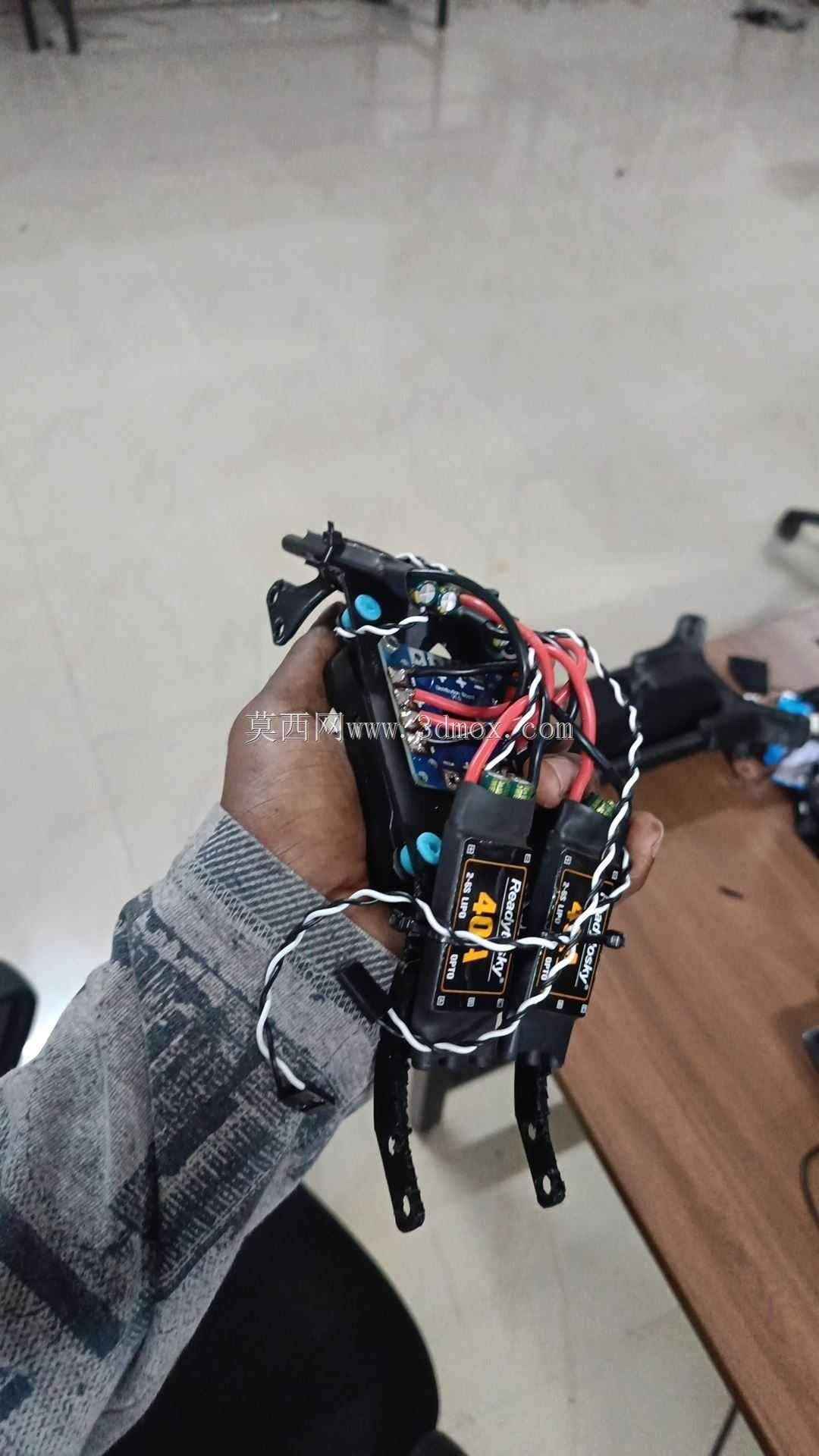

　　实际飞行验证过程中，全封闭的机体结构相比开放式机架拥有更好的气动表现，飞行过程中机体不会产生多余的紊流振动，航拍画面的果冻效应明显低于同尺寸的开放式机架无人机；碳纤维管的高比强度特性让机臂在大机动动作时不会出现明显的振颤，旋翼的动平衡保持性更好，长时间飞行后不会因为机臂形变导致旋翼打桨。针对不同使用者的制作条件，结构设计上也做了冗余适配，没有3D打印条件的使用者也可采用轻木、PVC板切割制作主体外壳，碳管连接位的尺寸公差适配范围较宽，即使采用手工加工的连接件也能完成整机装配，大幅降低了个人制作的门槛。
