涡轮风扇计算流体动力学仿真分析模型

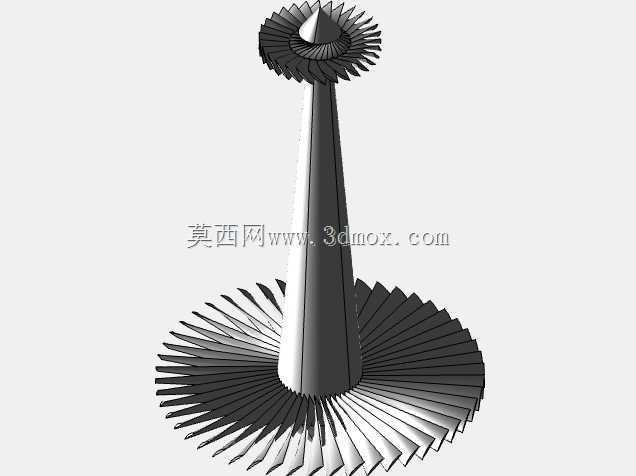

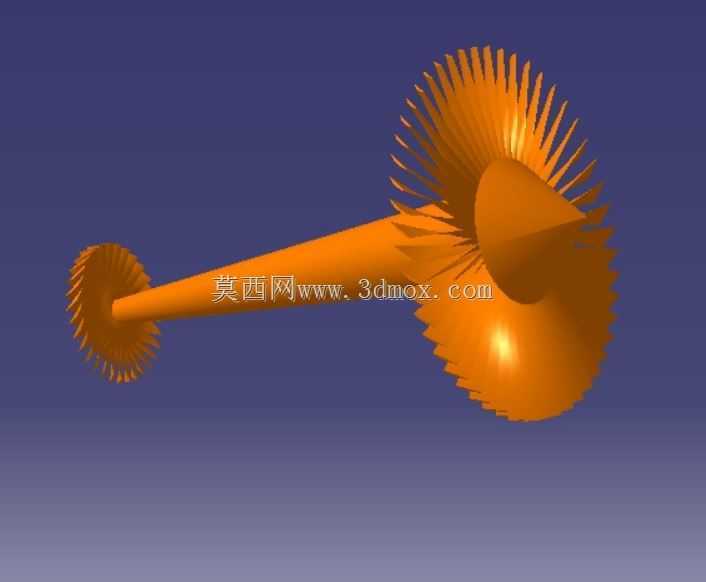

　　在航空动力、工业透平设备的研发环节，涡轮风扇的气动性能直接决定整套动力系统的能量转换效率，传统实物样机测试不仅需要搭建专用风洞试验台，还需反复调整叶片角度、流道结构，研发周期长且测试成本居高不下，基于计算流体动力学的仿真分析模型，能够在三维设计阶段就完成多工况下的气流特性验证，为结构优化提供量化的数据支撑。这套涡轮风扇仿真模型围绕涡轮发动机内部风扇组件的实际工作场景搭建，覆盖了风扇从进气、叶片做功到气流导出的完整流道区域，建模过程中严格还原了风扇叶片的翼型截面参数、叶尖与机匣的间隙尺寸、前后导流段的型线特征，确保仿真计算的边界条件与实物运行状态保持一致。从功能特性来看，模型可实现不同进气速度、不同背压条件下的流场分布计算，

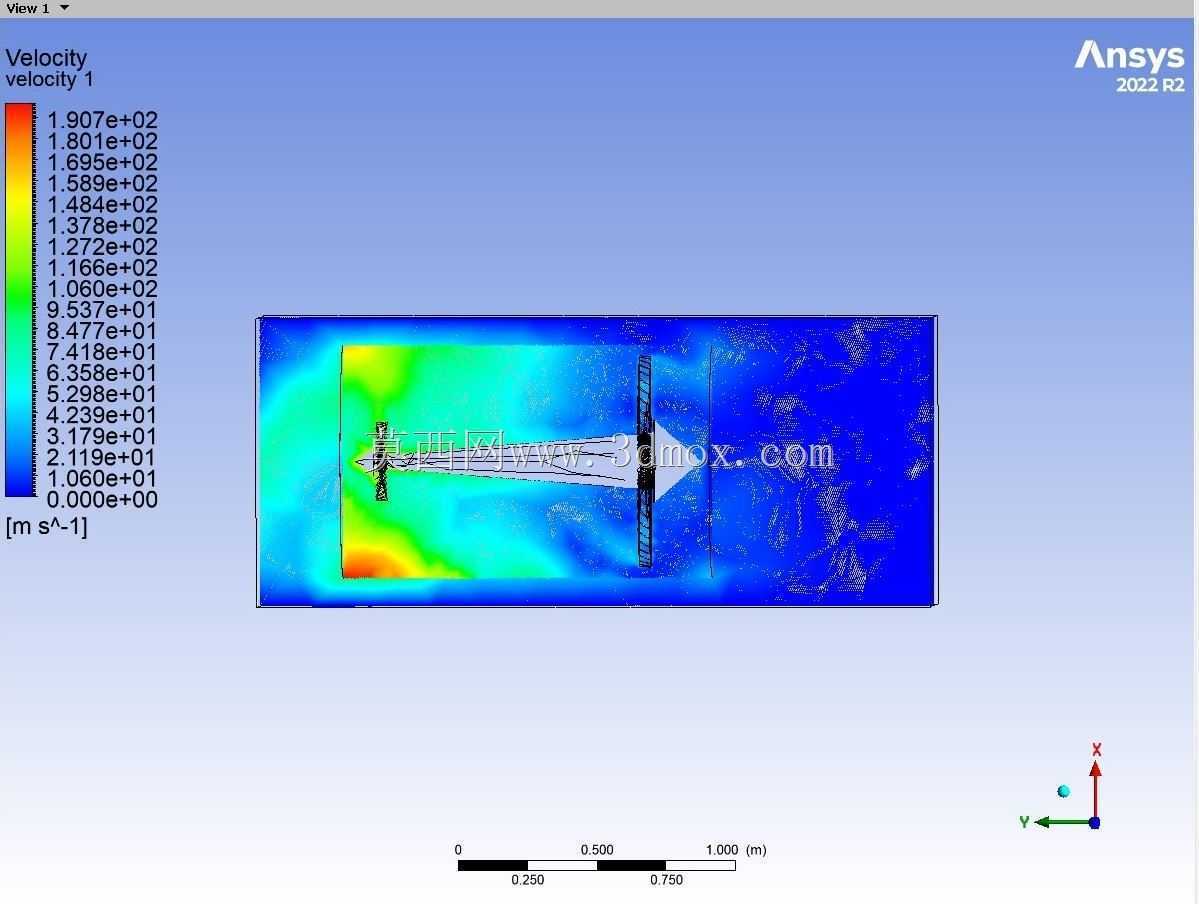

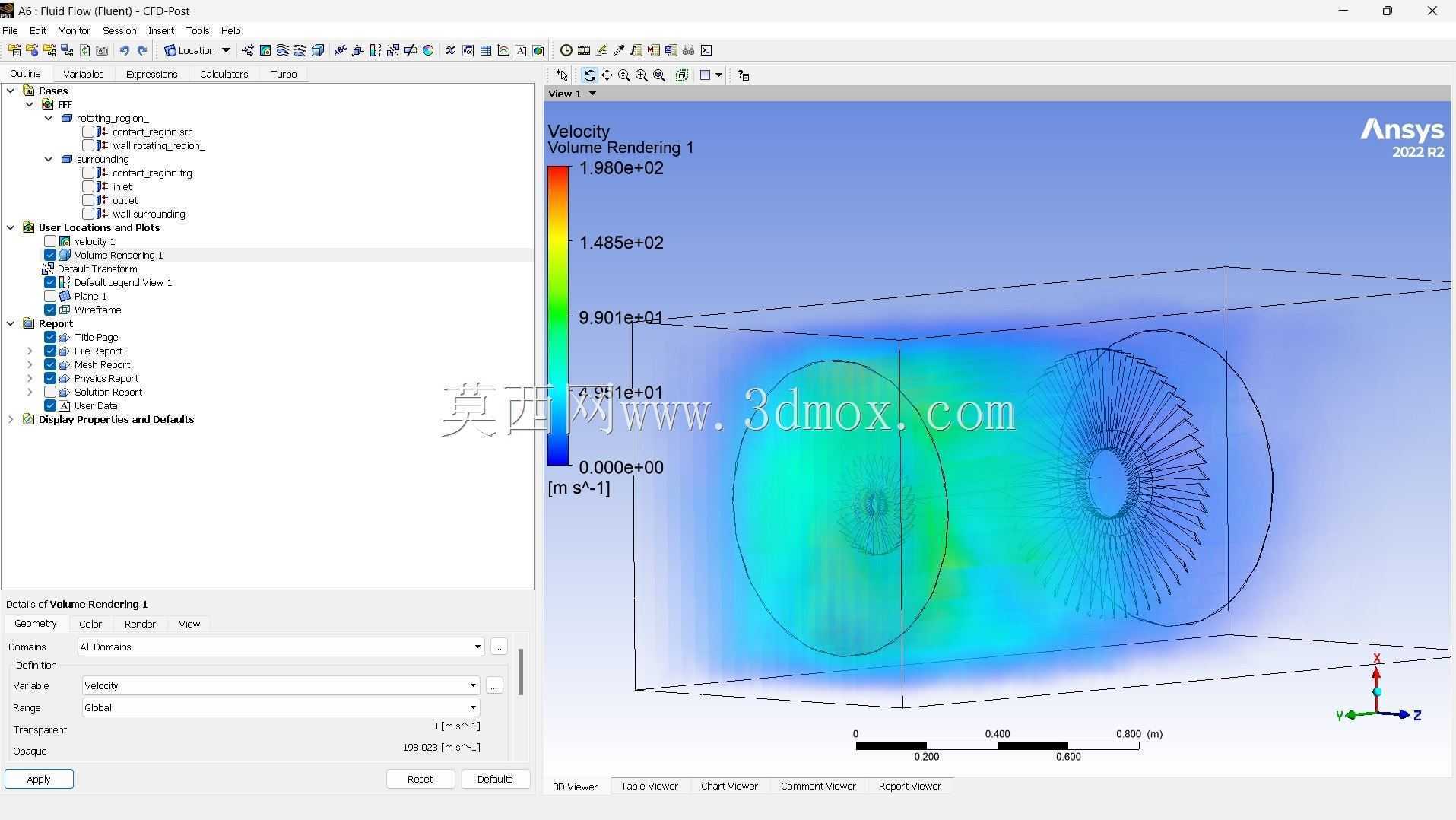

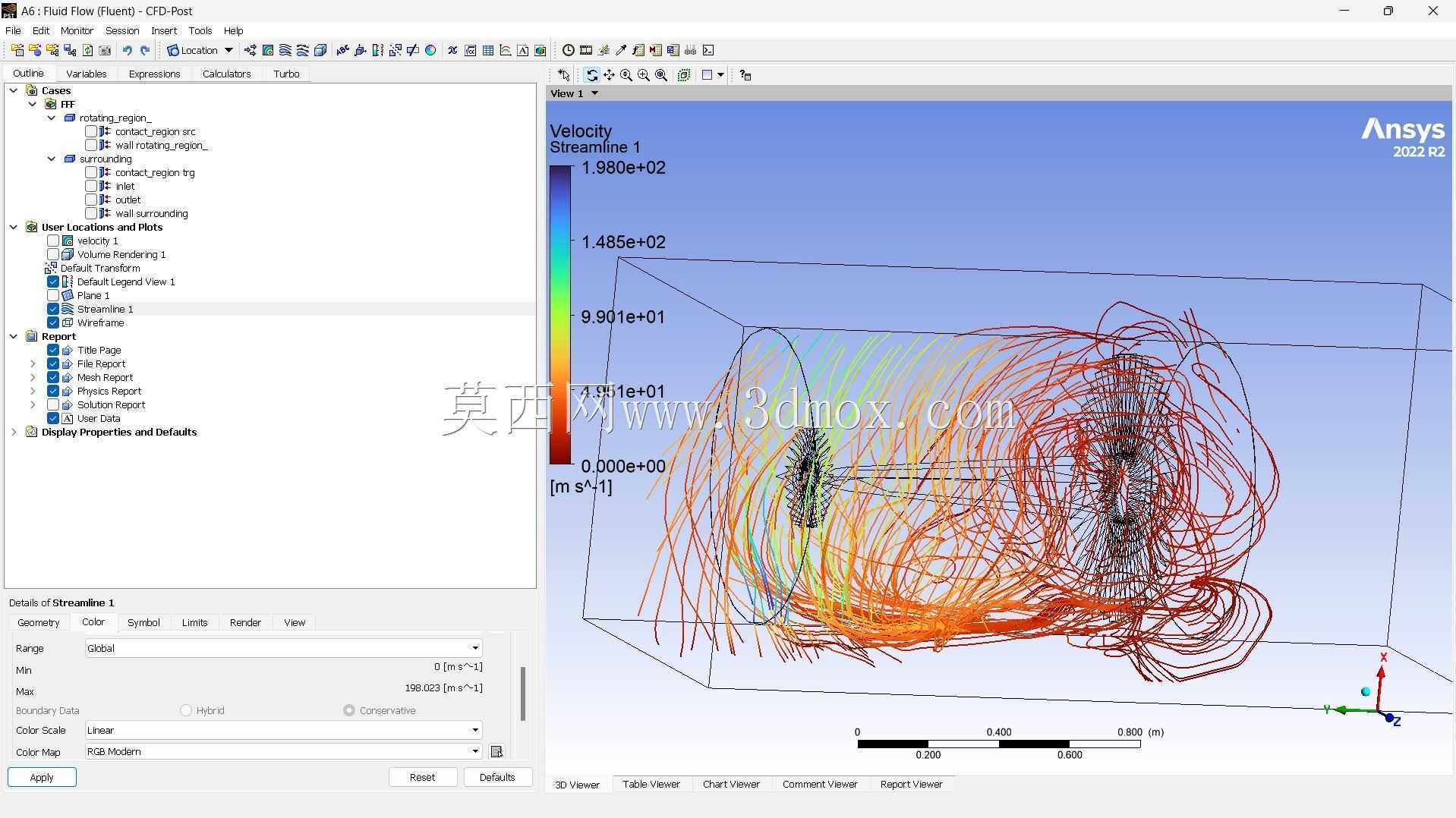

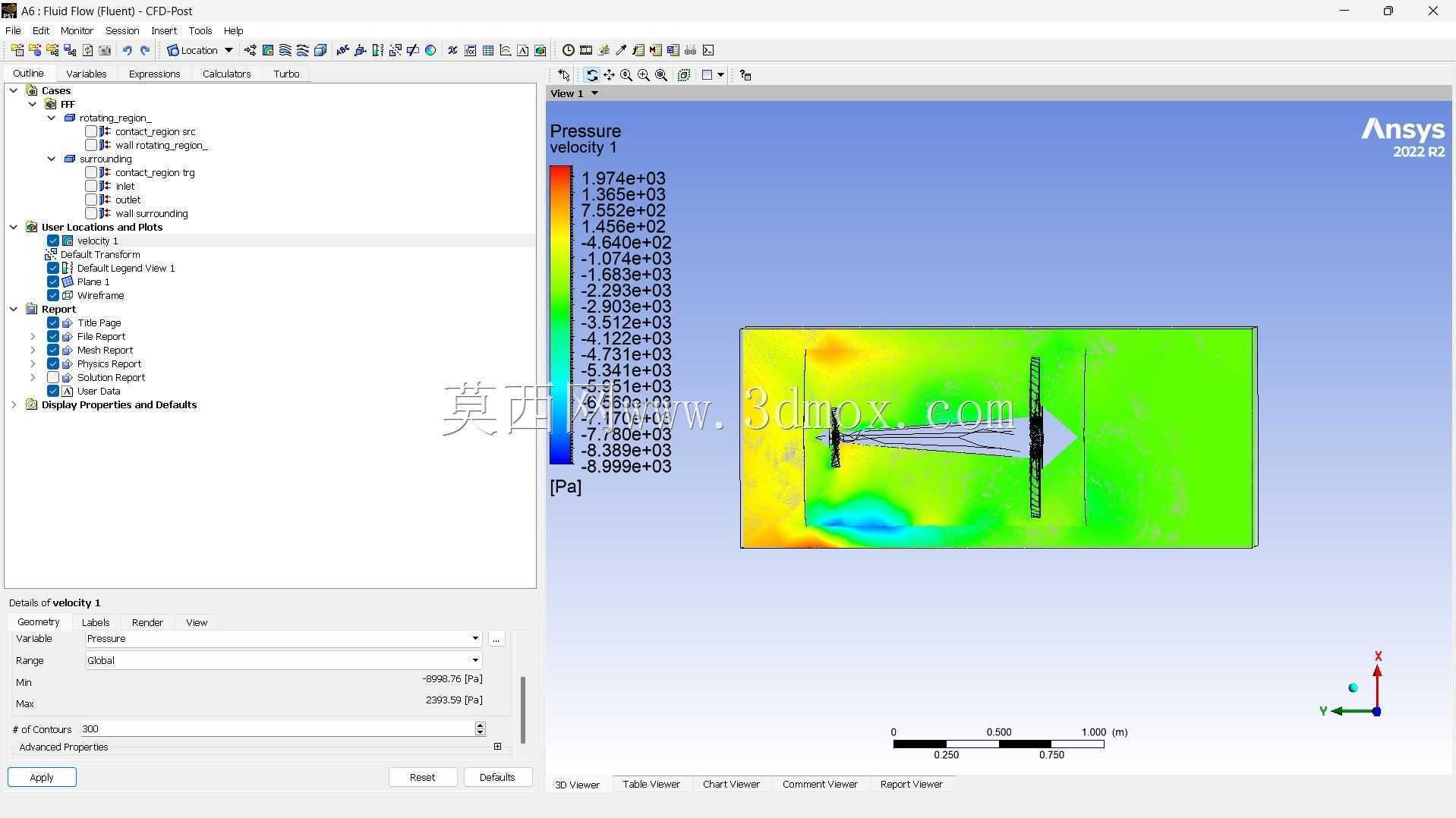

　　能够直观呈现风扇截面的压力云图、速度矢量分布，定位流道内的涡流、流动分离区域，量化风扇在不同工况下的压升、流量参数，为叶片型线优化、流道结构改进提供直接的数据参考。设计思路上，模型采用分区域网格划分策略，对叶片表面、叶尖间隙等气流参数变化剧烈的区域进行网格加密，在远场流道区域采用结构化网格降低计算量，兼顾仿真精度与计算效率；边界条件设置贴合实际运行逻辑，进气端采用速度入口边界，出气端采用压力出口边界，叶片表面设置无滑移壁面条件，能够准确模拟气流与固体壁面的摩擦效应。在安装边界与尺寸适配方面，模型预留了与涡轮机转子轴系的装配接口，风扇轮毂的安装孔径、定位止口尺寸完全匹配常规中小功率涡轮发动机的轴系参数，

　　流道的外轮廓尺寸可根据不同机型的机匣内径进行参数化调整，无需重新搭建整体流道框架即可适配不同功率等级的涡轮风扇仿真需求。实际工程应用中，这套模型可用于教学场景下的空气动力学原理演示，帮助工科学生理解涡轮风扇的做功过程与流场分布规律，也可用于企业研发阶段的初步方案验证，在开模加工前快速排查气动设计缺陷，减少实物样机的迭代次数；通过仿真得到的风扇效率、工作裕度等参数，能够直接为后续的结构强度校核、转子动力学分析提供载荷输入，形成从气动设计到结构验证的完整研发链路。不同于简化的理论计算模型，该仿真模型充分考虑了实际运行中的气流粘性、湍流效应，采用成熟的湍流模型计算流场中的涡旋结构，计算结果与实物风洞测试数据的偏差控制在工程允许范围内，能够有效支撑前期方案选型与参数优化工作；针对不同的运行场景，还可通过调整边界条件参数，模拟风扇在变转速、变进气温度条件下的工作特性，获取全工况范围内的性能曲线，为涡轮发动机的控制系统匹配提供基础数据。
