onyxs55标准超扭矩金属齿轮舵机结构

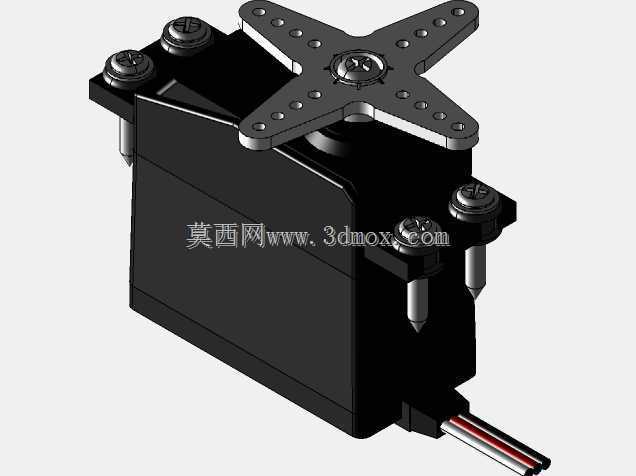

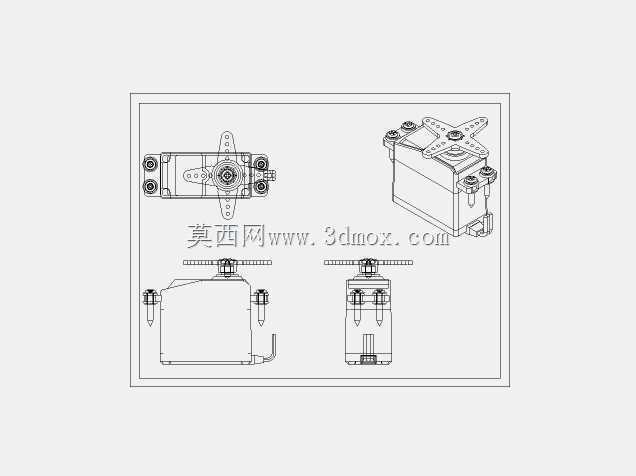

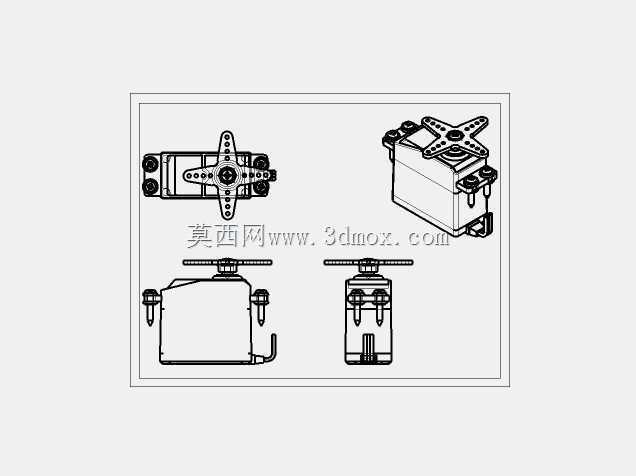

　　这款舵机的外形尺寸控制在40mm×20mm×38mm，整体采用方正的壳体结构，侧面预留标准安装耳位，耳位上开设的安装孔位完全适配主流遥控模型、小型自动化执行机构的安装间距，不需要额外做转接件就能直接固定在安装基板上，安装时需要注意孔眼的装配方向：黄铜孔眼需要从安装面的底部插入，让法兰面紧贴安装基板表面，之后再锁入螺钉，让螺钉的头部压在孔眼的窄边位置，固定住橡胶护孔环，这种装配方式能避免护孔环被压溃，同时防止孔眼刺入安装表面，在铝、钢等硬质安装面上使用时，这种结构还能避免孔眼从安装孔中脱落，保证长期运行下的连接可靠性。

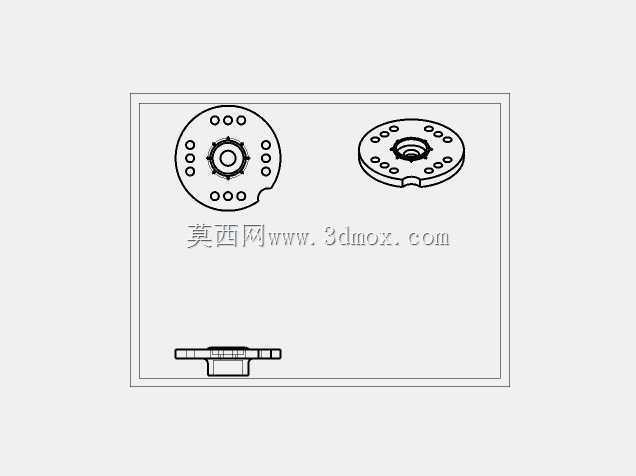

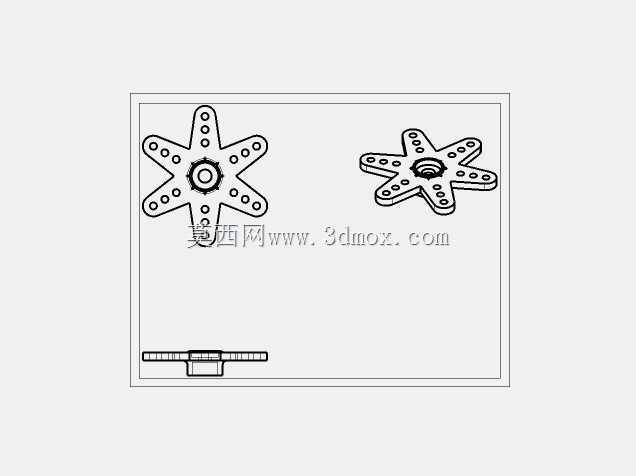

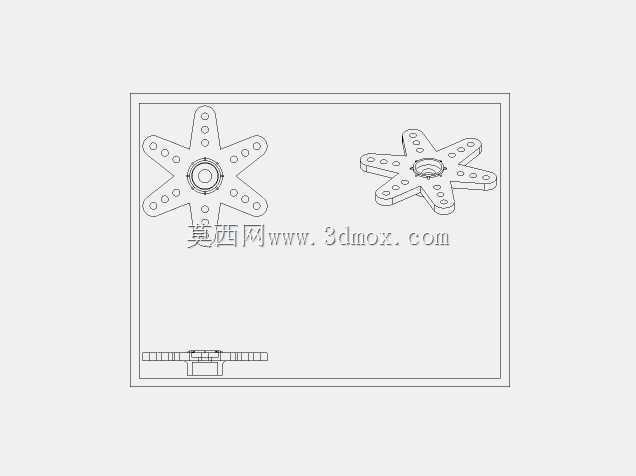

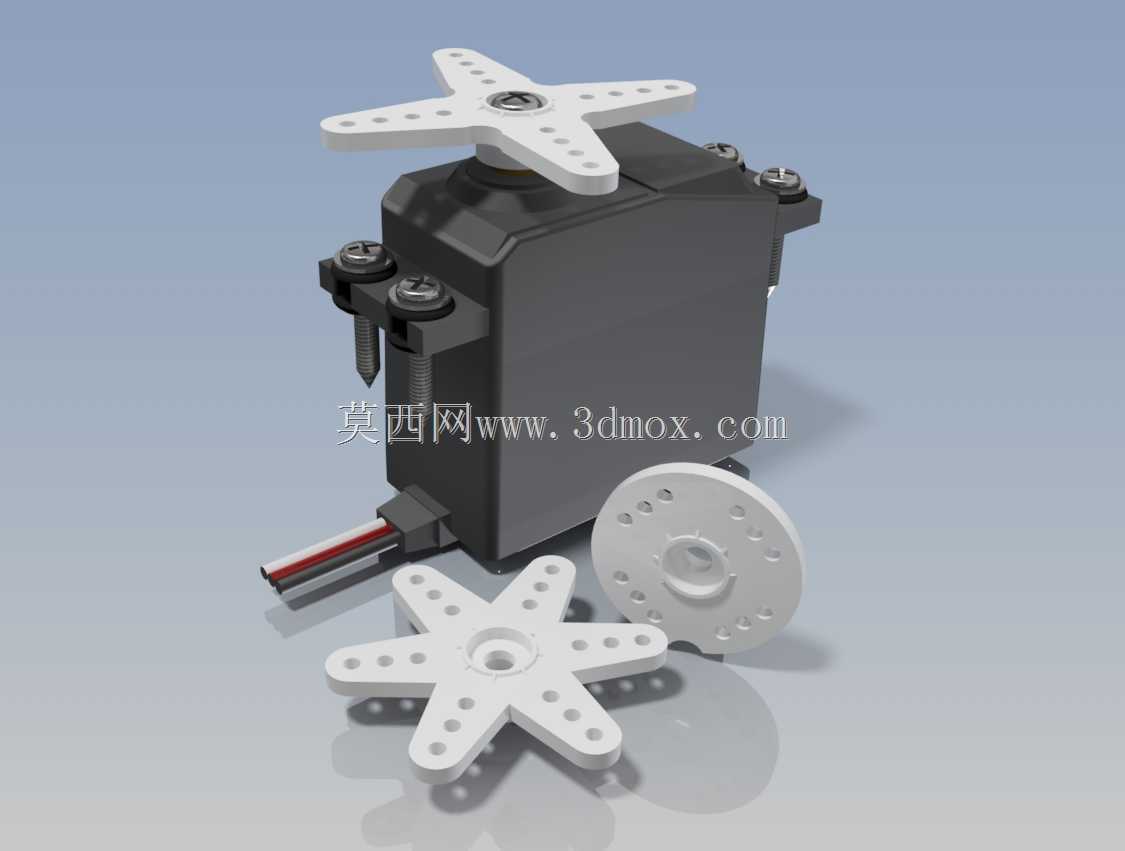

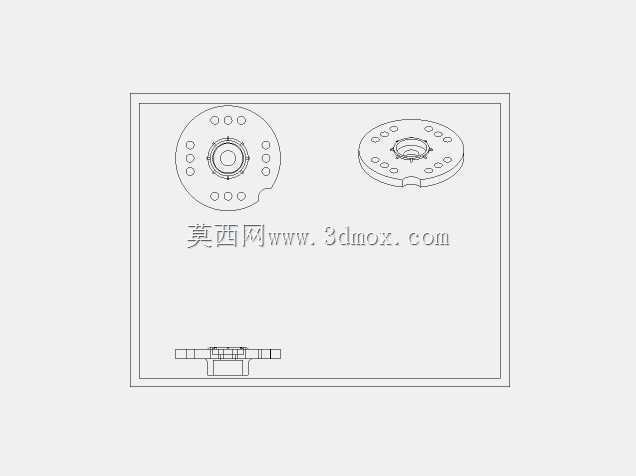

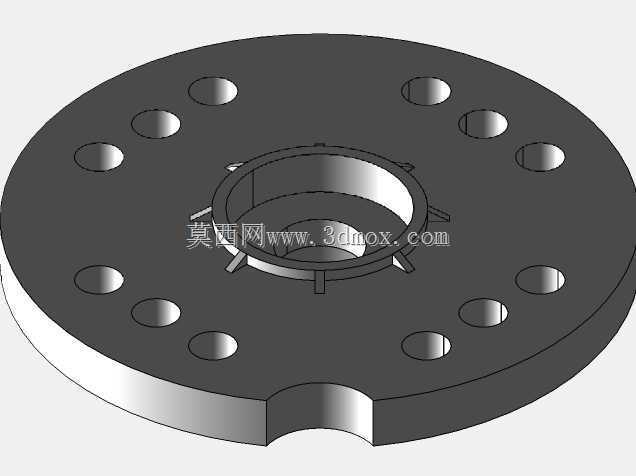

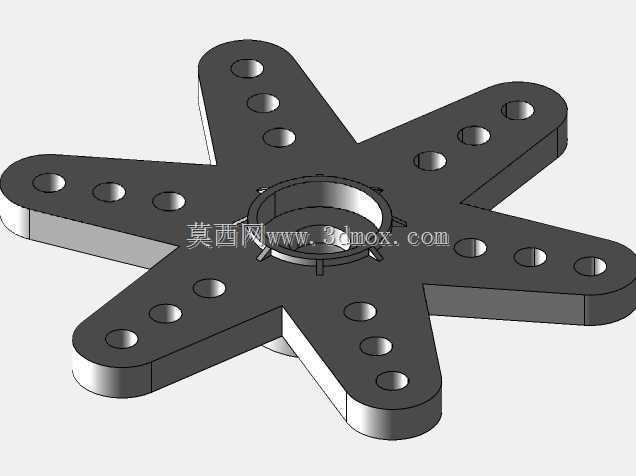

　　舵机内部采用全金属齿轮组搭配双球轴承的传动结构，相比传统塑料齿轮舵机，金属齿轮的抗冲击能力更强，在堵转或者瞬时大负载输出时不会出现断齿问题，双球轴承的输出轴支撑结构，能大幅降低输出轴的径向窜动，让舵盘的转动定位精度更高，长时间往复动作也不会出现轴系松旷的问题。输出端采用25T花键轴，这个规格是行业内通用的舵机花键标准，市面上绝大多数标准舵盘、摇臂都能直接适配，不需要额外做花键的定制加工，随舵机配套的星形、十字形、圆形三种不同形式的舵盘，分别适配不同的连杆连接需求：星形舵盘适合多连杆同时连接的场景，比如机器人关节的多方向传动；十字舵盘适合常规的双连杆推拉结构；圆形舵盘则适合周向需要多点固定的特殊连接场景。

　　在实际应用场景中，这款舵机的适用范围覆盖了多个领域：在航模领域，它可以作为固定翼航模的副翼、升降舵舵机，也可以作为遥控车的转向、油门舵机，2.1盎司的重量不会给模型带来过多的负载负担，4.8V到6.0V的宽电压适配范围，能兼容常规的镍氢、锂铁接收机供电体系，不需要额外加装调压模块；在小型自动化设备领域，它可以作为小型云台的转动执行件，也可以作为小型物料分拣机构的拨杆动力源，0.21秒每60度的转动速度，能满足绝大多数中低速往复动作的响应需求，181/203盎司英寸的扭矩输出，足够驱动1kg以内的负载做定角度转动；在教育机器人领域，它可以作为机械臂的关节舵机，金属齿轮的结构能承受学生调试过程中的意外冲击，降低实训过程中的设备损坏率。

　　设计这款舵机的三维模型时，需要重点关注几个装配边界：首先是输出轴的伸出长度，要保证舵盘安装后不会和壳体上沿发生摩擦，转动全行程内舵盘底部和壳体顶面预留0.2mm以上的间隙，避免运行过程中出现卡滞；其次是侧面出线口的位置，出线口采用侧出设计，线缆从舵机尾部侧面引出，建模时要预留出线的弯折空间，避免安装后线缆被壳体和安装面挤压，造成内部线芯断裂；还有安装耳位的厚度，耳位厚度控制在3mm，既能保证安装时的结构强度，锁入螺钉后不会出现耳位开裂，也不会过多占用安装空间。另外，舵机内部的齿轮组啮合间隙需要在建模时做合理预留，金属齿轮的热膨胀系数虽然比塑料低，但在连续运行产生温升后，还是需要预留0.02mm左右的侧隙，避免热胀后出现齿轮卡滞的问题。

　　在伺服系统的安装过程中，反向安装舵机的时候，整体的装配方向是相反的，此时孔眼的法兰面依然需要朝向安装面，不能因为安装方向反过来就改变孔眼的插入方向，否则会导致护孔环无法被有效固定，长期震动下出现螺钉松动的问题。在塑料或者木材这类软质安装面上使用时，需要在安装面和舵机壳体之间增加薄金属垫片，分散螺钉的锁紧压力，避免长期震动下安装面出现凹陷，导致舵机固定松动。舵机的输出对中和安装精度直接影响整个传动系统的使用寿命，如果安装时输出轴和被驱动件的转动中心不同心，会导致舵机输出轴承受额外的径向力，加速轴承和齿轮的磨损，同时橡胶护孔环的压缩量也需要控制在合理范围，压缩量过大会导致护孔环失去弹性，无法起到减震和防松的作用，压缩量过小则无法固定孔眼，容易出现孔眼窜动的问题，安装时需要控制螺钉的锁紧力矩，保证护孔环的压缩量在设计范围内，才能让舵机长期稳定运行。
