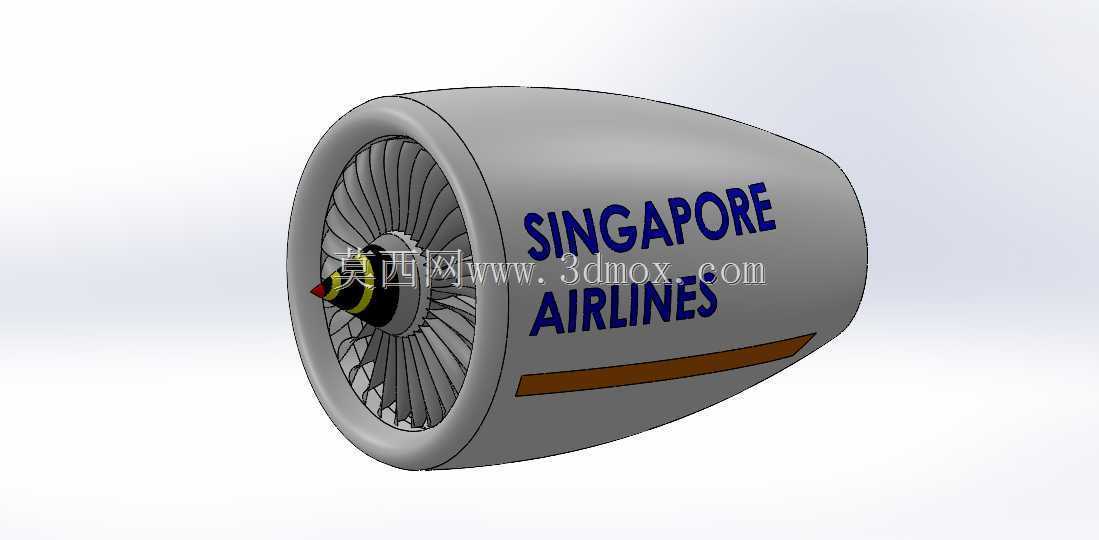

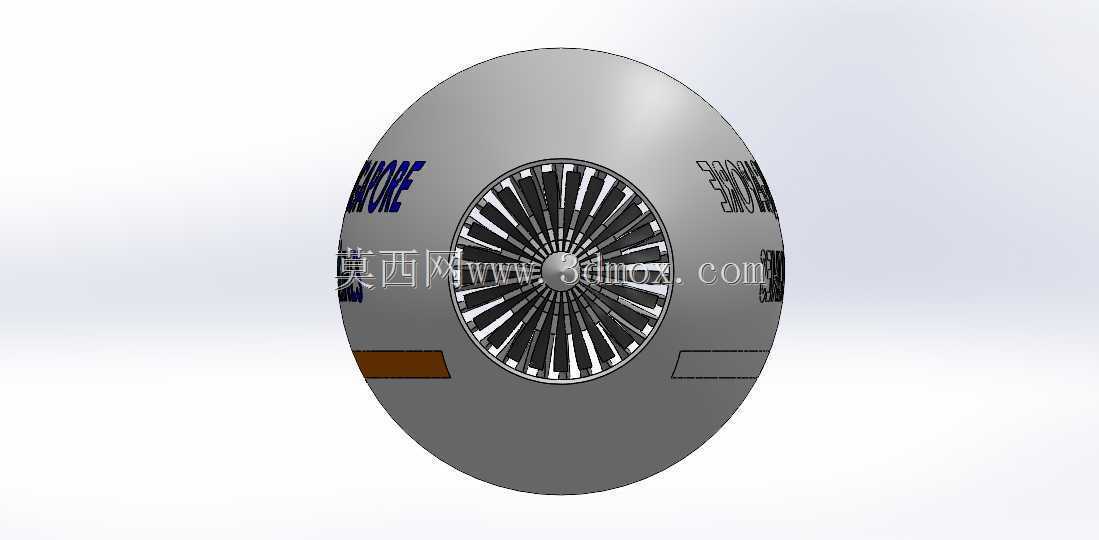

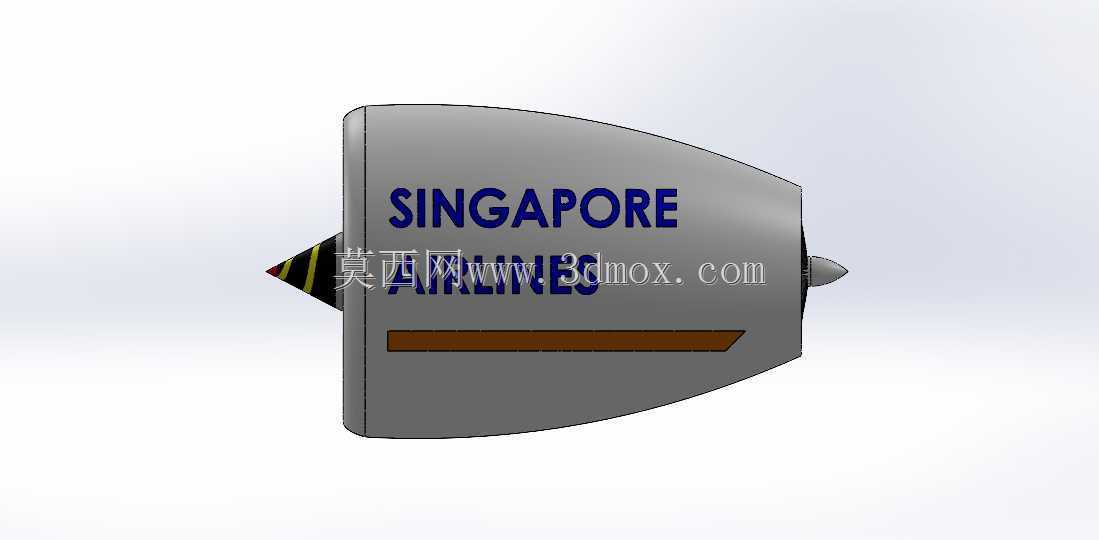

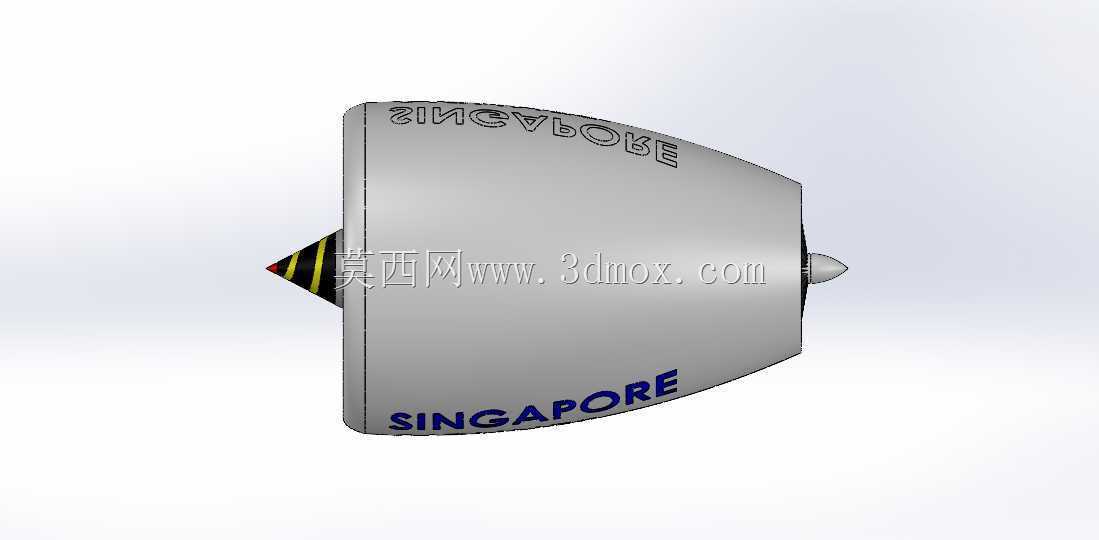

民航客机涡扇喷气发动机外观结构设计

项目分类:发动机 发布时间:2024-08-13 ID:763084
  • 民航客机涡扇喷气发动机外观结构设计
  • 民航客机涡扇喷气发动机外观结构设计
  • 民航客机涡扇喷气发动机外观结构设计
  • 民航客机涡扇喷气发动机外观结构设计
  • 民航客机涡扇喷气发动机外观结构设计

  在民用航空动力系统的结构设计环节,进气端的整流罩与风扇段作为发动机最先接触来流的部件,直接决定了巡航状态下的进气效率与外阻表现,本次完成的结构设计围绕大涵道比涡扇发动机的冷端进气段展开,覆盖了从整流罩外形曲面到风扇叶片排布的完整外部结构。从实际航线运营的场景来看,该段结构长期处于高速气流冲刷、温差交变的工作环境,整流罩的曲面弧度需要匹配不同飞行速度下的来流角度,避免在进气道唇口位置产生气流分离,进而影响核心机的进气稳定性,尤其是在起飞爬升阶段大推力工况下,进气道的流场均匀性直接关系到压气机的工作裕度,设计过程中需要反复调整唇口的圆角曲率与整流罩的收敛角度,确保从地面慢车到高空巡航的全工况范围内,进气畸变指数控制在合理区间。

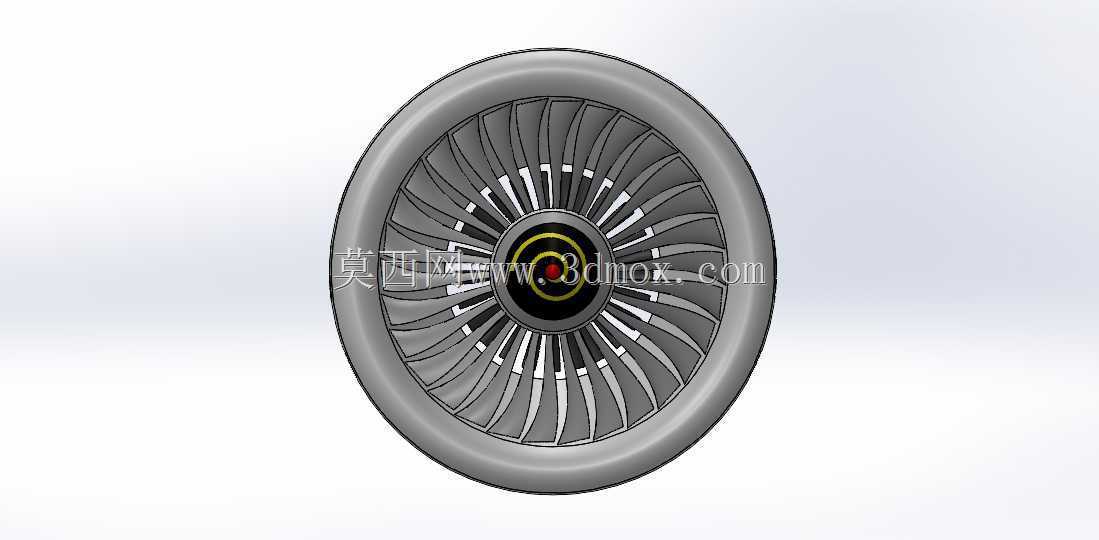

  从功能特性上看,该段结构除了承担导流进气的核心作用外,外部的整流罩还需要为内部的风扇转子、包容机匣提供防护,同时兼顾航线维护的快拆需求,整流罩的分块接缝位置需要避开气流高速冲刷的核心区域,接缝处的阶差控制在毫米级,避免产生额外的紊流阻力。风扇叶片的叶型采用了宽弦设计,相较于早期的窄弦叶片,在相同进气面积下可以获得更高的压比,同时降低叶片数量以减轻整体重量,叶片的安装角沿着叶高方向呈线性变化,匹配不同半径位置的线速度差异,确保整个风扇截面的气流做功均匀,减少叶尖间隙的泄漏损失。

  设计思路上优先遵循了气动优先的原则,先通过流场仿真确定整流罩的整体母线走向,再结合内部包容机匣的安装边界调整壁厚分布,整流罩的尾部收敛段需要与外涵道的外壁平滑过渡,避免在涵道出口位置产生台阶扰流。外形尺寸方面,该进气段的整体最大直径适配单通道干线客机的发动机安装需求,整流罩的轴向长度与风扇直径的比例控制在0.6左右,既保证了进气道的长度足够对来流进行整流,又不会因为过长增加额外的重量与迎风阻力。安装边界上,整流罩后端的连接法兰采用了快卸卡箍结构,与风扇机匣的安装边配合,法兰上的定位销孔位置度公差控制在0.1mm以内,确保装配后同轴度满足转子转动的间隙要求,避免运转过程中出现刮蹭。

  在细节结构处理上,整流罩表面的标识区域预留了涂装的凹陷基准,避免标识涂层过厚破坏表面的气动光滑性,唇口位置的前缘采用了防冰结构的安装预留空间,可以匹配热空气防冰或者电防冰的管路与线路布置,叶片根部的榫头安装位置与轮盘的榫槽尺寸完全匹配,确保叶片的装拆可以在航线维护条件下完成,不需要额外的大型工装。整个结构的重量分配经过反复优化,整流罩采用复合材料铺层设计的预留壁厚,在满足鸟撞冲击强度要求的前提下尽可能降低壁厚,风扇叶片的叶身采用了空心结构的设计预留,在保证叶片刚度的前提下进一步降低转子的转动惯量,提升发动机的加速响应性能。

  从实际装机的适配性来看,该结构的安装吊点位置与机翼下方的发动机挂架接口匹配,吊点的载荷传递路径经过优化,将整流罩承受的气动载荷直接传递到挂架的主承力结构上,避免载荷传递到机匣的非承力区域。在地面试车的工况模拟中,该进气段的结构可以承受最大起飞推力下的进气负压载荷,整流罩的变形量控制在弹性变形范围内,不会出现形变导致的叶尖间隙变化。针对雨天运营的场景,进气道唇口下方预留了排水孔的安装位置,可以将进入进气道的雨水及时排出,避免雨水进入核心机影响燃烧稳定性,排水孔的位置经过流场优化,不会在正常巡航状态下产生额外的气流抽吸损失。
