透视结构涡轮喷气发动机三维数模

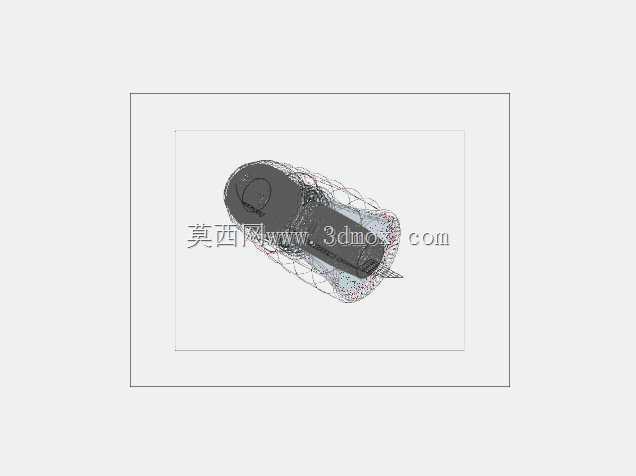

　　这套透视结构的涡轮喷气发动机数模，完整还原了轴流式涡喷发动机的核心流道与部件装配关系，可直接用于航空动力类课程的教具开发、航空科普展项的结构演示，也能作为小型涡喷改装设计、无人机动力选型阶段的结构参考基准。数模采用半剖透视的处理方式，将压气机段、燃烧室段、涡轮段、尾喷管段的内部层级完全展露，不需要额外做剖切操作就能直接观察各部件的相对位置与装配间隙，对于刚接触航空发动机结构的设计人员来说，能快速建立起涡喷发动机的整机空间认知，避免在初始设计阶段出现流道干涉、部件层级错位的低级问题。

　　从实际工程应用场景来看，这类透视结构数模常被用于航空类院校的发动机结构教学，配合3D打印制作等比例教具后，可拆解展示压气机叶片的排列方式、燃烧室的火焰筒布局、涡轮导向器与工作叶片的对应关系，比传统的二维剖面挂图更具空间直观性；在航空科普场馆的展项设计中，该数模可直接导入渲染软件生成动画，演示气流从进气道进入后，经多级压气机压缩、燃烧室喷油燃烧、高温燃气推动涡轮做功、最终从尾喷管高速喷出产生推力的完整工作过程，观众能清晰看到每个工作环节对应的核心部件位置，理解涡喷发动机的推力产生逻辑。

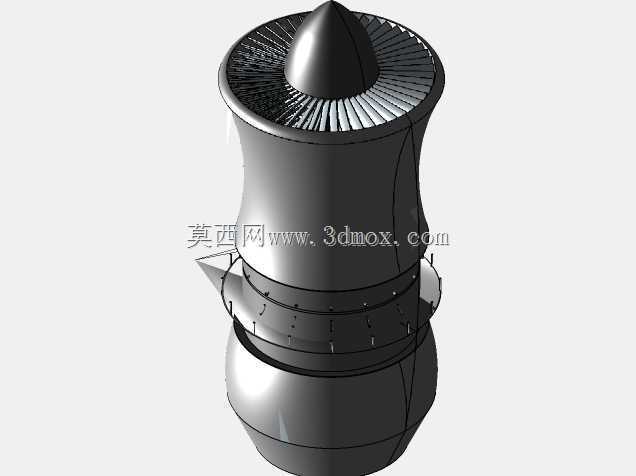

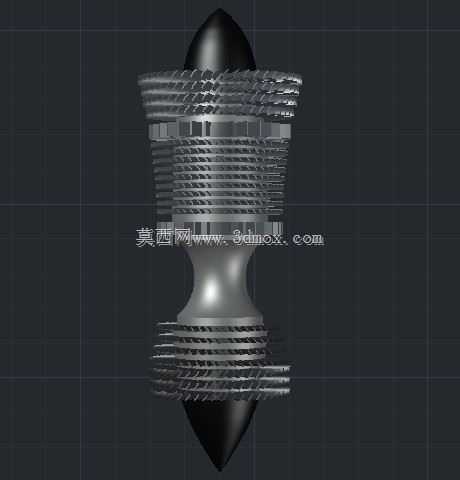

　　数模的结构设计完全遵循单转子轴流式涡喷的常规布局，进气道采用收敛型亚音速进气设计，内壁面做了顺滑过渡处理，避免气流在进气段产生局部分离；压气机段采用多级轴流叶片设计，每级叶片的安装角、弦长都沿气流方向做了梯度变化，匹配压气机段的流道收缩趋势，保证气流在压缩过程中流速均匀提升，不会出现局部喘振的结构诱因；燃烧室采用环形火焰筒结构，预留了喷油嘴安装位与点火电嘴的安装通道，火焰筒壁面设计了多排冷却气孔，对应真实发动机的气膜冷却结构，能直观展示燃烧室的冷却气流路径；涡轮段与压气机段采用同轴设计，涡轮叶片的叶型采用扭转设计，匹配高温燃气的膨胀做功需求，涡轮盘与轴的连接位置做了法兰安装结构，还原了真实发动机的转子装配逻辑；尾喷管采用收敛型结构，中心尾椎做了流线型修型，能减少排气段的气流阻力，提升推力转化效率。

　　从安装边界与尺寸逻辑来看，数模的整机外径沿轴向呈现先缓增、后缓收的趋势，最大外径位于燃烧室段，对应环形燃烧室的布局需求，整机总长与最大外径的比值符合小型涡喷发动机的常规长径比范围，安装节的预留位置位于压气机机匣与涡轮机匣的外侧承力位置，对应真实发动机的机身安装点，可直接匹配小型无人机、航模飞行器的发动机舱安装尺寸校核；各部件的连接位置都预留了合理的安装间隙，压气机叶片与机匣的叶尖间隙、涡轮叶片与涡轮机匣的间隙都符合热态工作下的膨胀余量要求，不会出现热态运转时的刮蹭问题；机匣的分段位置采用法兰连接结构，还原了真实发动机的装配拆分逻辑，可单独拆分出压气机转子、燃烧室单元、涡轮转子、尾喷管等独立模块，方便针对单个部件做优化设计或结构替换。

　　对于结构设计从业者来说，这套数模的参考价值不止于外观展示，其内部的流道中心线、转子同轴度基准、部件安装定位面都做了明确的几何约束，在做小型涡喷的改型设计时，可直接提取流道曲线作为基准，调整压气机级数、燃烧室长度、涡轮叶片参数时不会破坏整机的同轴度要求；在做发动机维修培训的虚拟仿真项目时，该数模的分层结构可直接用于拆装交互逻辑制作，每个部件的装配顺序、安装定位方向都与真实发动机一致，不需要额外调整部件的层级关系。需要注意的是，该数模为透视展示用结构数模，未包含燃油管路、滑油系统、附件传动齿轮箱等外部附件结构，在做完整的发动机整机设计时，需要在机匣外侧预留对应附件的安装空间，补充外部管路与附件的结构设计，同时针对实际使用的工况需求，对涡轮叶片、燃烧室等热端部件的材料参数、冷却结构做进一步的细化校核，匹配实际工作时的温度场与应力场要求。
