十字轴式双轴万向传动连接结构

　　在各类需要补偿两轴间偏移量的传动场景中，这类十字轴式万向连接结构是应用极广的基础传动部件，不同于刚性联轴器只能实现同轴度极高的两轴连接，它可以在两轴存在轴线夹角、径向偏移或是轴向窜动的工况下，持续稳定传递旋转扭矩，不会因为安装误差或是设备运行中的形变产生卡滞、附加载荷过大的问题。

　　从实际应用场景来看，这类结构常出现在需要变角度传递动力的部位，比如多段传动轴的衔接位置、设备布局受空间限制无法保证输入输出轴严格同轴的传动链路、运行过程中轴系相对位置会发生动态变化的机构中，它可以在允许的角度偏差范围内，保证两端轴的旋转运动同步传递，不会出现运动脱节或是扭矩传递中断的问题。

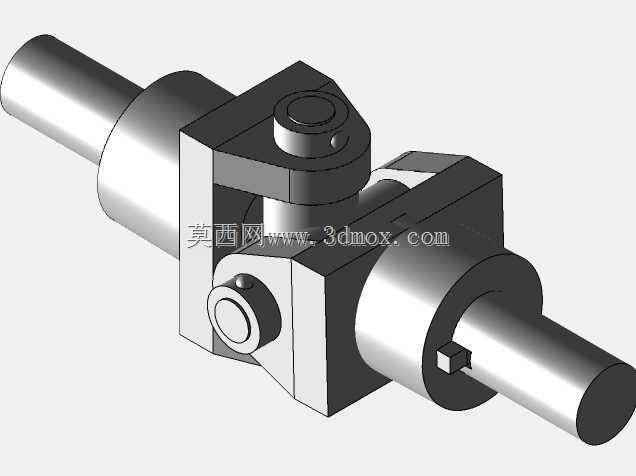

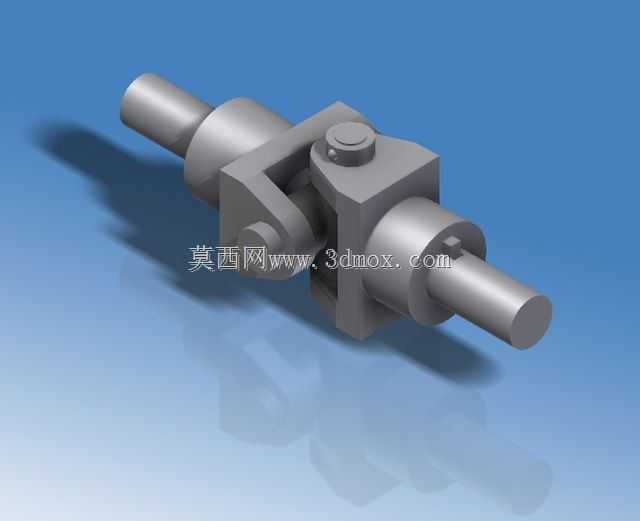

　　从功能特性上看，该结构采用十字轴作为核心铰接部件，两端的轴叉分别与输入、输出轴固连，十字轴的四个轴颈分别嵌入两个轴叉的安装孔内，形成两个互相垂直的回转轴线，这样的结构让两轴可以在一定角度范围内相对摆动，同时扭矩通过十字轴的轴颈进行传递，承载能力取决于十字轴的轴颈强度、轴叉的结构刚度以及配合面的耐磨性能。设计过程中需要重点考虑铰接部位的润滑空间，因为十字轴轴颈与轴叉孔之间存在相对摆动，长期运行如果缺少润滑会出现磨损加剧、间隙变大的问题，直接影响传动精度，所以这类结构通常会在十字轴中心预留润滑油道，方便定期加注润滑脂，减少配合面的磨损。

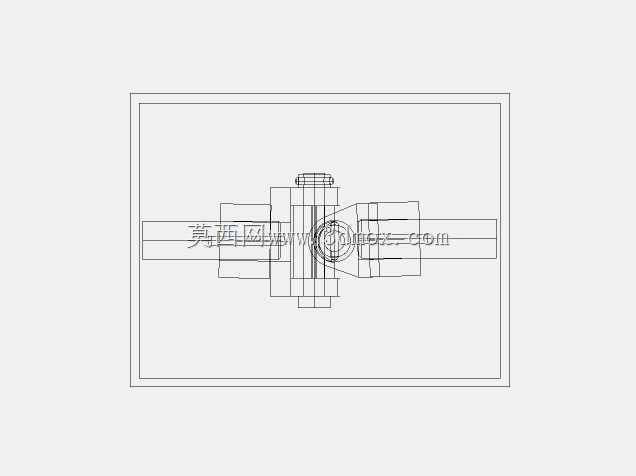

　　从外形尺寸与安装边界来看，该结构整体为对称式布局，两端伸出的轴段为等直径圆柱轴，可通过键连接、过盈配合或是锁紧套的方式与外接传动部件连接，安装时需要注意两端轴的夹角不能超过结构允许的最大偏角，否则会造成十字轴轴颈受力不均，局部应力过大导致部件断裂，同时要保证两端轴叉的安装相位正确，避免出现传动不等速的问题——单十字轴万向联轴器在有夹角的工况下，输出轴的转速会存在周期性波动，所以在长距离传动或是对转速均匀性要求高的场景中，通常会成对使用这类结构，通过调整中间轴的相位来抵消转速波动，保证输出转速稳定。

　　设计建模过程中，需要重点保证十字轴四个轴颈的位置度公差，四个轴颈的轴线必须严格垂直且交于一点，否则装配后会出现转动卡滞、回转阻力过大的问题；轴叉上的安装孔与十字轴轴颈的配合间隙需要控制在合理范围，间隙过大会导致传动回差大，传动精度下降，间隙过小则会造成装配困难，运转时发热严重。两端轴段的直径、伸出长度需要匹配所传递的扭矩大小，轴径过小会导致轴的扭转强度不足，大扭矩工况下出现扭转变形甚至断裂，轴段过长则会降低轴的临界转速，高转速运行时容易出现共振问题。

　　在实际选型应用时，需要根据传动链路的最大传递扭矩、最高工作转速、两轴间的最大偏角以及安装空间尺寸来确定结构的具体参数，比如重载工况下需要加大十字轴的轴颈直径，提升轴叉的结构厚度，选用强度更高的合金钢材进行热处理，提升部件的抗冲击能力；高转速工况下则需要对整体结构做动平衡校正，减少运转时的振动，同时优化铰接部位的密封结构，避免高速运转时润滑脂甩出，影响部件使用寿命。这类结构的维护成本较低，日常只需要定期检查铰接部位的间隙、补充润滑脂即可，当十字轴轴颈磨损量超过允许值时，单独更换十字轴部件就可以恢复结构的传动精度，不需要整体更换整个联轴器，能有效降低设备的运维成本。
