双头方形螺纹传动连接结构设计

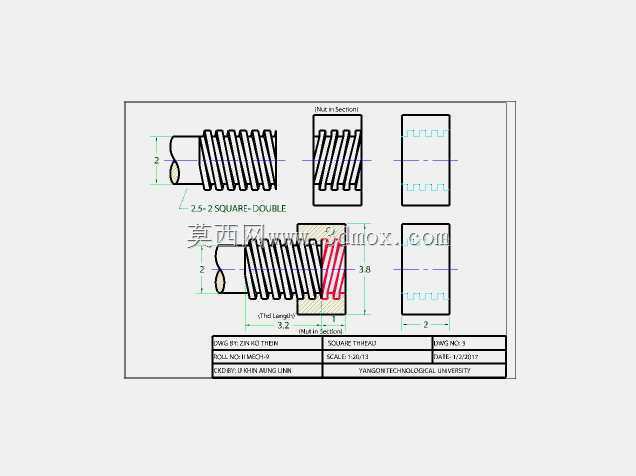

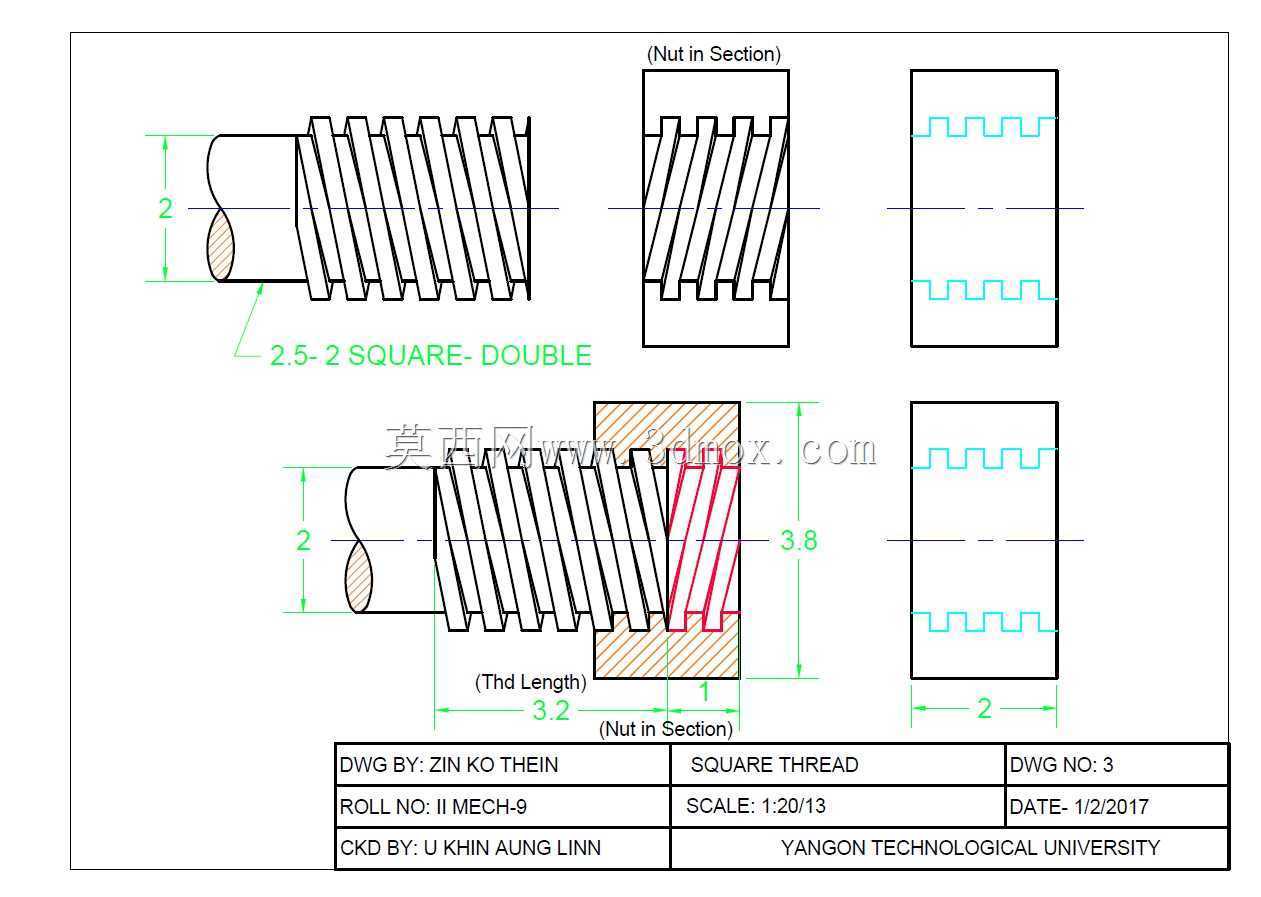

　　在重载传动、低速进给机构的设计场景中，方形螺纹凭借牙型角为零的结构特性，始终是传动效率优先场景下的核心选型方向，这套双头方形螺纹结构的设计，正是针对需要兼顾传动行程效率与连接承载稳定性的工况开发。日常设备维护中拆解老式车床的进给丝杠、重型压力机的调节螺杆时，常会遇到这类方形牙型的螺纹结构，相比三角螺纹的紧固导向属性，方形螺纹的牙侧几乎没有径向分力，传动过程中螺母与螺杆的摩擦损耗集中在轴向承载面，长期运行下的磨损量更易预测，也方便设计间隙补偿结构。这套双头方形螺纹的牙型高度控制在2mm，导程达到3.2mm，相比同规格单头方形螺纹，转动一圈的直线进给距离提升一倍，在需要快速开合、快速调节的机构中，能有效缩短动作行程时间，

　　比如冶金设备中的炉门锁紧调节机构、橡塑机械中的模头间隙调节结构，都可以直接参考这套螺纹的参数进行适配。从结构细节来看，螺纹的牙顶与牙底均采用平直结构，没有额外的圆角过渡设计，这种设计一方面是降低加工过程中的成型难度，普通车床通过成型车刀即可完成批量加工，不需要定制特殊轮廓的刀具；另一方面平直的牙侧接触面在承受轴向载荷时，应力分布更均匀，不会出现圆弧牙型局部应力集中导致的牙型变形问题。配套的螺母结构采用剖视设计可以看到，螺纹啮合长度控制在3.8mm，啮合段的牙型配合间隙预留了0.1mm的润滑脂存储空间，长期往复运行时，润滑脂可以附着在牙侧表面形成持续油膜，避免干摩擦导致的牙面拉伤。很多初级工程师在设计方形螺纹传动结构时，

　　容易忽略螺纹端部的导入段设计，这套结构在螺杆的起始端做了2mm长度的光轴导入段，螺母装配时不需要精准对齐牙型，顺着光轴推入即可顺利旋合，在自动化装配线的部件对接场景中，这种设计能大幅降低装配对位的难度，减少卡滞、错牙的装配故障。从安装边界来看，螺杆的光轴段直径与螺纹大径保持一致，不需要额外设计轴肩定位，配套的安装支座可以直接采用通孔配合铜套的支撑结构，轴向定位通过轴端的锁紧螺母实现，整体结构的径向占用空间非常紧凑，在安装空间受限的小型调节机构中，这种等径设计能最大化压缩机构的整体体积。另外双头螺纹的旋合行程效率优势，在手动调节场景下的体验提升非常明显，比如工装夹具的快速夹紧机构，操作人员只需要转动不到一圈即可完成夹紧或松开动作，

　　相比单头螺纹需要转动数圈的操作，能有效降低一线操作人员的劳动强度，提升工位的作业效率。需要注意的是，方形螺纹的对中性能相比梯形螺纹略差，所以在设计配套的支撑结构时，两端的支撑铜套长度需要不小于螺杆直径的1.5倍，避免螺杆长行程运行时出现径向摆动，导致螺纹牙侧偏磨。这套结构的螺纹牙型展开轮廓为标准矩形，相邻两个螺纹头的牙型相位差180度，加工时需要注意车床的进给挂轮匹配，避免出现导程误差导致两个头的螺纹牙厚不一致，运行时出现单侧受力的问题。在做三维建模时，螺纹的收尾段采用了1/4圈的渐退收尾结构，避免螺母运行到行程末端时出现硬接触撞损牙型，这个细节在很多传动螺纹设计中常被忽略，实际运行中如果没有收尾退刀结构，螺母快速移动到行程末端时很容易撞坏第一圈啮合牙，导致整个螺纹副报废。
