方形轴流散热风扇外罩结构设计

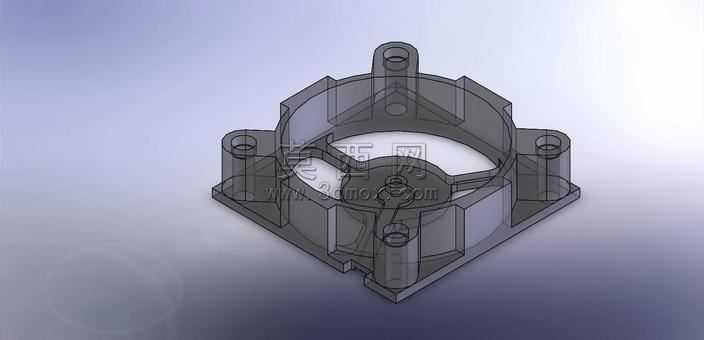

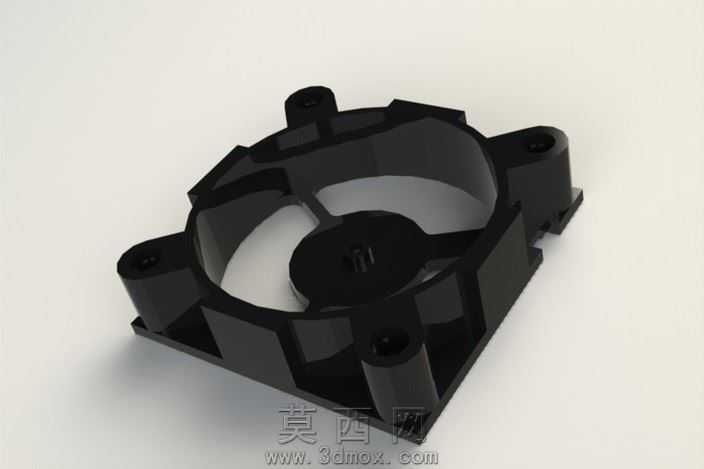

本作品为方形轴流散热风扇的外罩结构，采用三维参数化建模方式完成全流程设计，建模过程中优先保证结构的装配适配性与功能合理性，首先以标准方形安装法兰为基准绘制外轮廓，四个边角预留对应安装柱的定位结构，安装柱内部设计有同轴定位孔与螺丝过孔位，可直接与风扇底座、电机支架完成对位装配，无需额外调整适配。模型的主体防护区域采用放射状加强筋搭配环形支撑的结构设计，筋条厚度均匀控制在1.5-2mm区间，既保证足够的结构强度抵御外力冲击，避免扇叶外露造成安全隐患，又尽可能减少对通风气流的阻挡，保证散热通风效率。建模过程中对所有转角位置做了均匀圆角过渡处理，避免注塑生产过程中出现应力集中导致的开裂问题，同时去除尖锐棱角提升使用安全性。材质设定上选用常用的阻燃ABS工程塑料，渲染时还原了塑胶件的半哑光磨砂质感，对安装柱的配合面做了轻微的高光处理区分装配面与外观面，整体渲染效果贴近实际量产零件的视觉表现。设计思路上兼顾了生产工艺性与使用性能，所有结构均符合注塑成型的拔模要求，筋条与主体连接位置做了加厚过渡避免缩水缺陷，外罩整体的镂空率经过反复调整，在保证防护间隙小于安全标准要求的前提下最大化通风面积，适配小尺寸轴流散热风扇的使用需求，可直接应用于桌面电器、小型电子设备的散热组件配套，结构设计紧凑，安装定位精准，无需二次修改即可用于后续的结构验证与生产开模参考。
