Lagari航空航天验证火箭原型结构

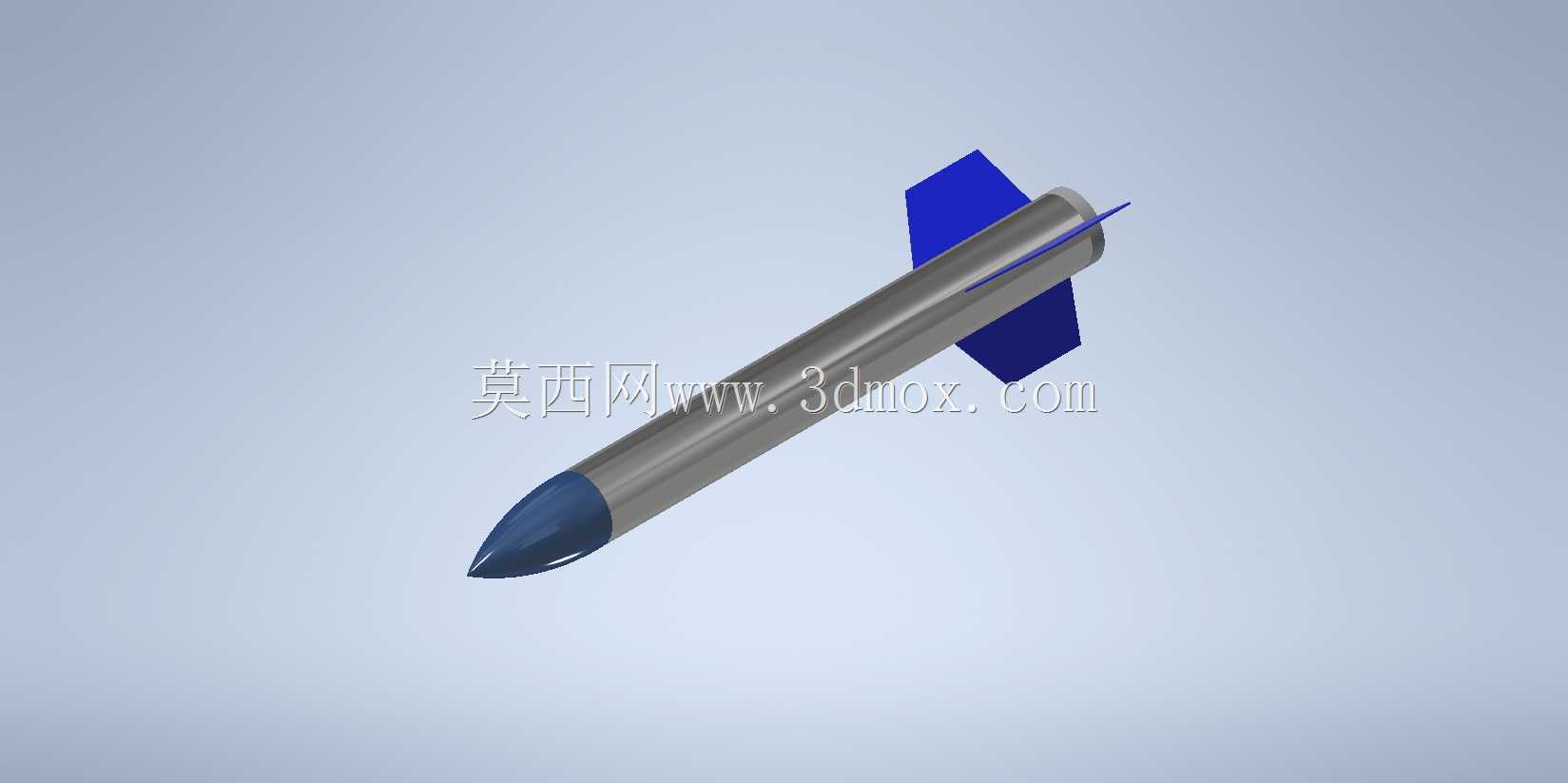

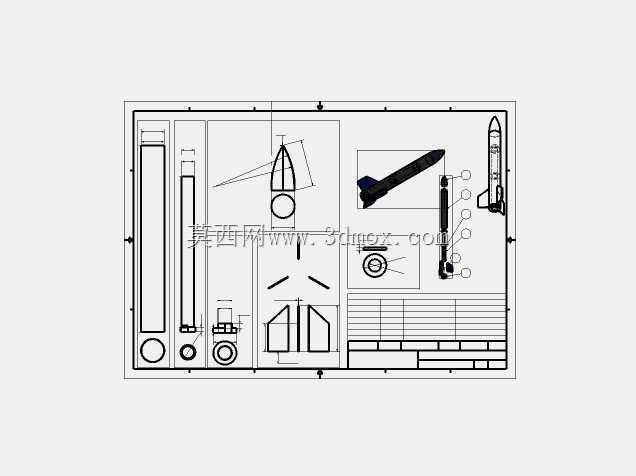

　　在小型探空火箭的前期研发验证环节，这类缩比原型箭体结构主要承担低空飞行姿态验证、气动布局校核、动力系统匹配测试的核心作用，区别于正式列装的运载火箭，这类验证原型不需要承担大载荷入轨任务，更多是在亚音速低空域完成飞行参数采集，为后续全尺寸箭体的设计提供实测数据支撑，常见于高校航天社团、民间航天研发团队、小型商业航天企业的早期技术迭代阶段，能够在极低的试错成本下完成气动、结构、飞控多系统的匹配验证。从结构设计逻辑来看，整个箭体采用旋成体布局，头部为钝锥形整流罩，这种设计并非追求极致的超音速减阻，而是适配低空亚音速飞行的气动特性，钝头设计能够在低速飞行时避免头部气流过早分离，降低箭体飞行过程中的俯仰方向扰动，

　　同时整流罩内部预留了足够的载荷舱空间，可以搭载小型飞控板、气压高度计、GPS定位模块等测试元器件，整流罩与箭身采用台阶式插接配合，装配时不需要额外的紧固件即可完成轴向定位，后期拆卸更换载荷也更为便捷。箭身主体为等直径圆柱段结构，这种设计一方面是为了降低加工难度，圆柱段可以直接采用标准规格的金属薄壁管材加工，不需要定制异形曲面的坯料，另一方面等直径圆柱段的内部空间利用率最高，能够依次布置动力舱、降落伞舱、飞控设备舱，各个舱段之间采用环形隔框分隔，隔框与箭身内壁采用胶接加铆接的复合连接方式，既能够保证箭体的径向结构强度，承受发动机工作时的轴向推力，也可以避免飞行过程中各个舱段的元器件出现窜动。箭体尾部布置了四片对称式梯形尾翼，

　　尾翼采用后掠翼设计，翼面与箭身轴线呈垂直安装，四片尾翼沿箭体周向90度均匀分布，这种布局能够为箭体飞行提供足够的静稳定力矩，当箭体出现姿态偏转时，尾翼上的气动力会自动产生修正力矩，让箭体回到轴线与来流平行的飞行状态，不需要飞控系统频繁调整舵面即可保证飞行轨迹的稳定；尾翼与箭身的连接采用插入式安装结构，翼根位置设计有定位插块，直接插入箭身尾部预设的安装槽内，装配时可以快速完成尾翼的对位安装，也方便在尾翼出现磕碰损坏时快速更换备件，不需要对整个箭体结构进行拆解。从安装边界尺寸来看，整个原型箭体的长径比控制在10:1左右，这个比例既能够保证箭体飞行时的轴向稳定性，避免长径比过大导致箭体结构刚度不足出现飞行颤振，

　　也不会因为长径比过小导致箭体飞行阻力过大，影响动力系统的工作效率；箭体尾部的发动机安装座采用标准接口设计，能够适配市面上常见的小型固体火箭发动机，安装座端面设计有密封槽，加装耐高温密封圈后可以避免发动机工作时的高温燃气窜入箭体内部，烧坏内部的电子元器件；尾翼的翼展尺寸控制在箭体直径的1.5倍以内，既能够保证足够的稳定力矩，也不会因为翼展过大导致发射时需要更大尺寸的发射导轨，适配常规的小型地面发射架即可完成发射作业。在结构强度校核层面，整个箭体的壁厚设计经过了多轮迭代，圆柱段壁厚在保证能够承受发动机最大推力、飞行气动载荷的前提下尽可能做薄，降低箭体的整体结构重量，提升动力系统的推重比；头部整流罩采用稍厚的板材加工，能够承受发射阶段以及开伞阶段的瞬时冲击载荷，避免回收过程中头部着地损坏内部的飞控设备；尾翼的翼面采用轻量化板材加工，在保证翼面刚度不会在飞行中出现形变的前提下，尽可能降低翼面的重量，避免尾翼重量过大导致箭体的重心后移，影响飞行稳定性。这类原型箭体的实际测试场景多为开阔的无人试验场，发射前只需要将箭体装填好发动机、回收伞以及测试设备，固定在发射导轨上调整好发射角度即可完成发射准备，飞行过程中箭上设备会实时采集飞行高度、速度、姿态角、加速度等参数，待燃料耗尽后降落伞舱自动开伞完成回收，回收后的箭体只需要更换发动机、检查结构件是否存在损伤即可再次投入测试，能够大幅缩短研发周期，降低每一次飞行测试的综合成本。
