可折叠翼垂直起降固定翼飞行器结构设计

　　这款可折叠机翼飞行器的结构设计，核心围绕垂直起降与固定翼高速巡航两种工况的切换需求展开，在结构布局上打破了传统固定翼飞机与旋翼飞行器的边界，能够在不依赖长距离跑道的场景下完成起降，同时保留固定翼飞行器长航时、高巡航效率的优势。从实际应用场景来看，这类结构可适配复杂地形下的短途运输、应急测绘、边境巡检等作业需求，在山区、海岛、城市楼宇间等缺乏正规起降跑道的区域，无需额外搭建起降设施即可完成作业部署，相比传统多旋翼无人机，其巡航阶段的升阻比提升明显，相同动力配置下作业半径可提升三倍以上。

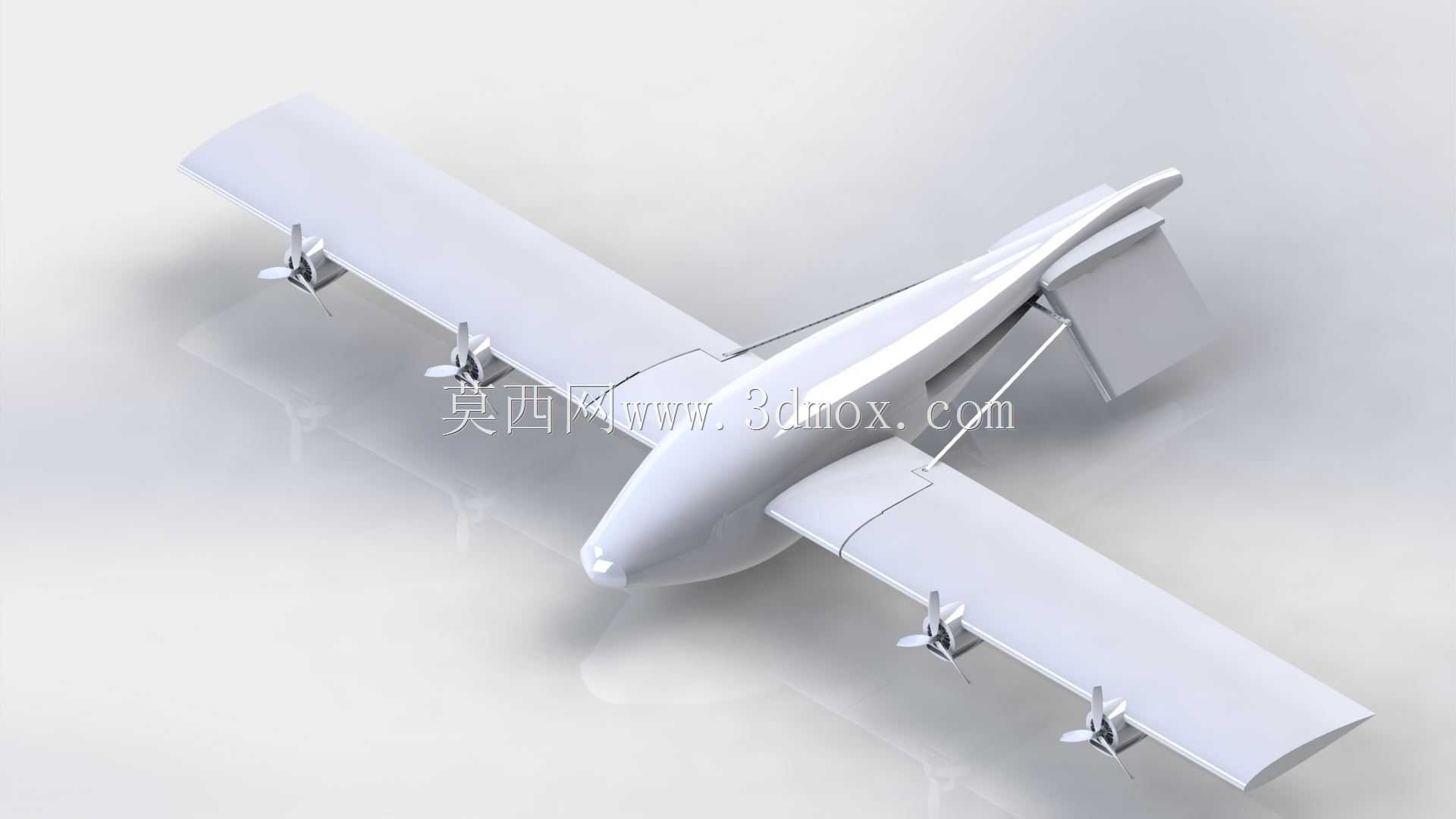

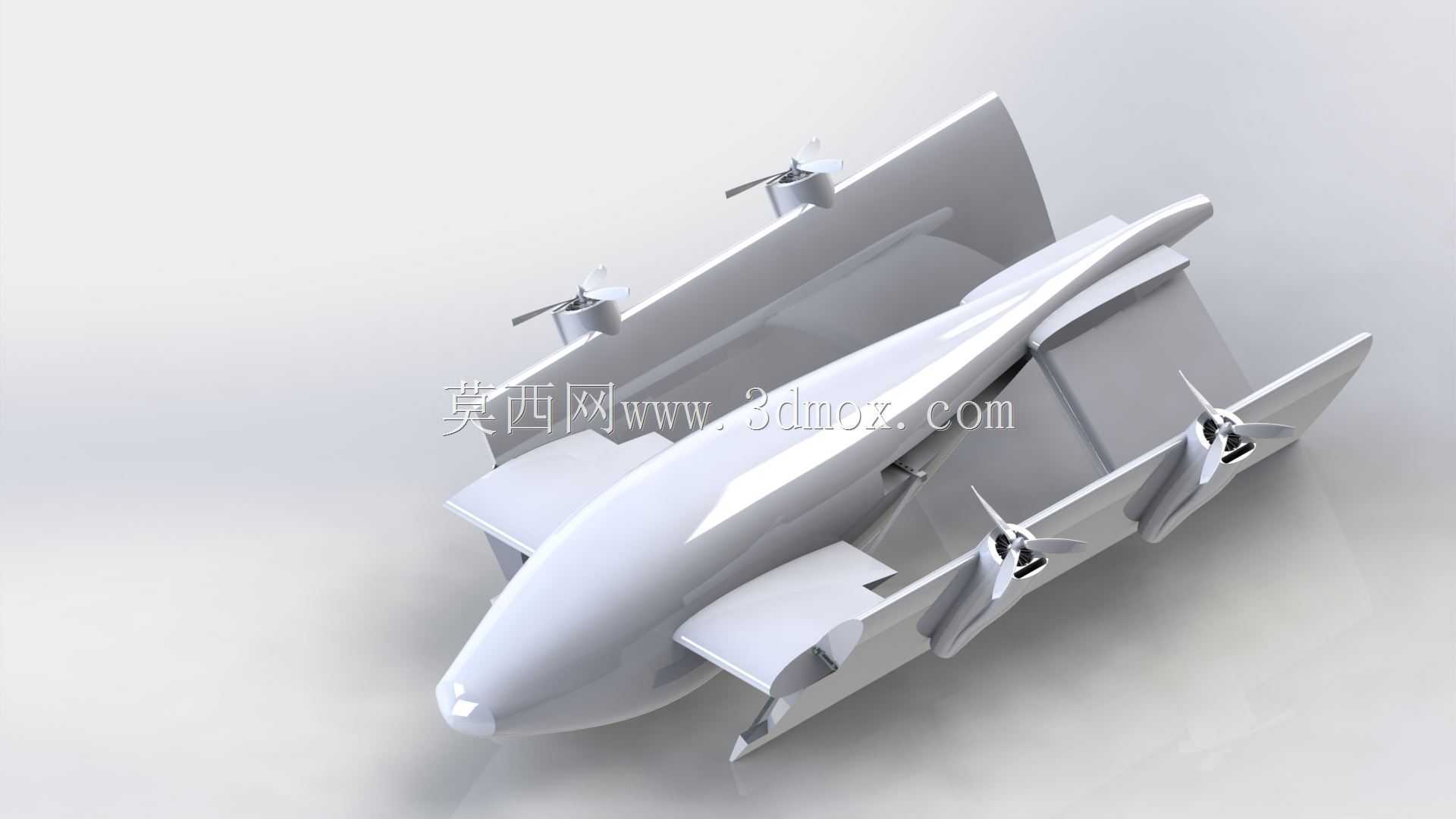

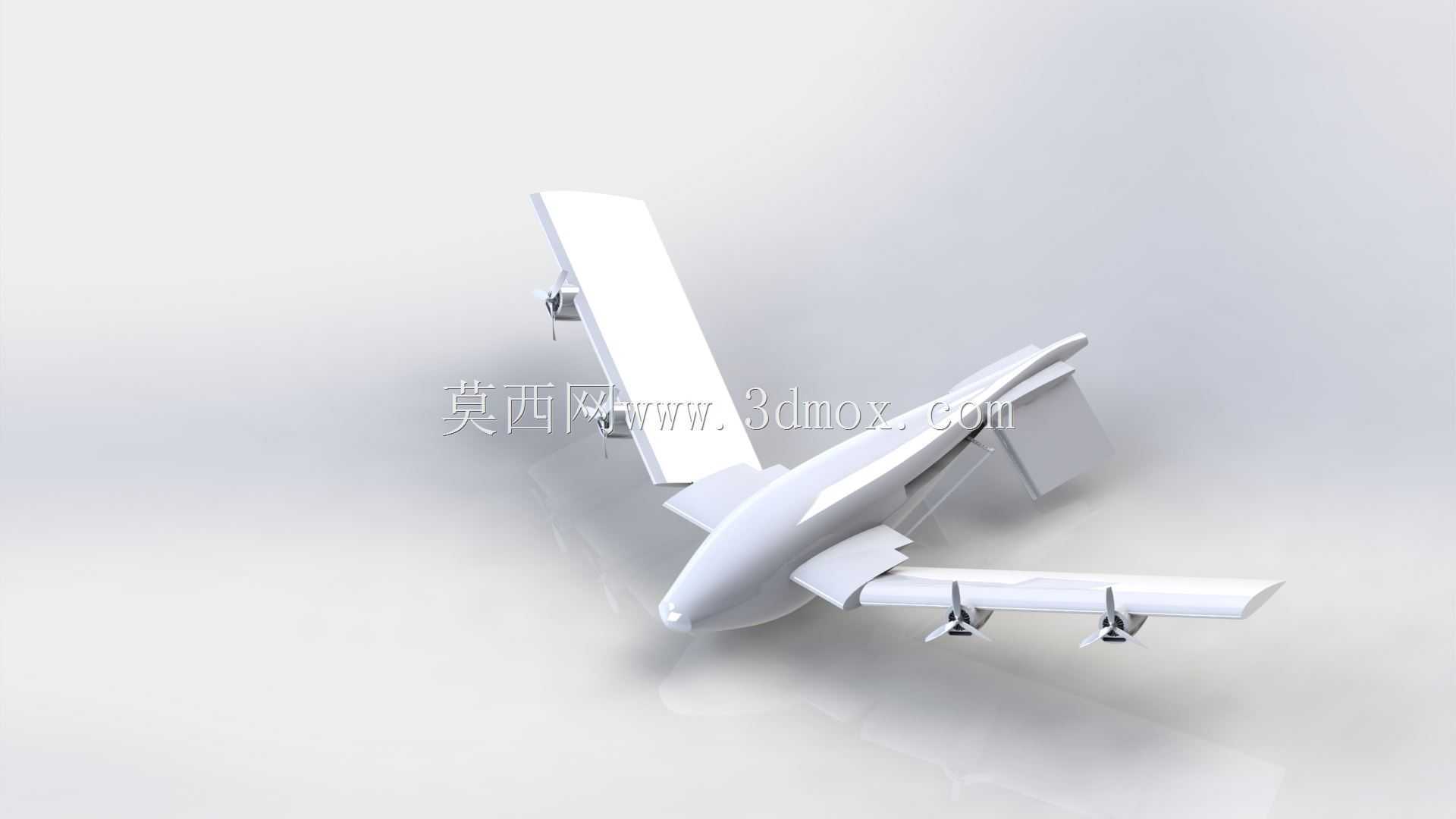

　　设计过程中首先处理的是机翼折叠机构的运动边界问题，机翼沿机身中部的铰接轴完成收放动作，折叠状态下整机横向尺寸压缩至展开状态的35%，能够适配小型储运箱、车载发射架等狭小装载空间，折叠机构的锁止结构采用楔形榫卯配合弹簧销定位，起降阶段的振动载荷下不会出现松脱，巡航阶段锁止后机翼与机身主梁形成完整的承力整体，翼面的抗弯扭性能与常规固定翼无明显差异。机身采用翼身融合的过渡造型，机头部位做钝头修型，既降低巡航阶段的压差阻力，也为机载航电设备预留足够的安装空间，机身中段的承力框同时衔接机翼铰接座、动力安装架与尾翼支撑结构，将起降阶段的冲击载荷均匀分散到整个机身壳体，避免局部应力集中导致的结构失效。

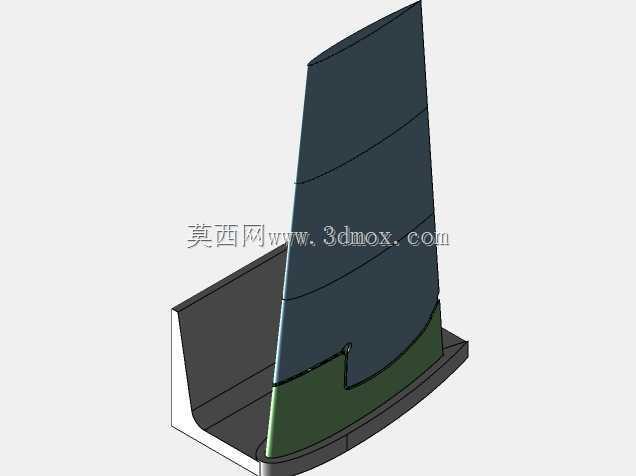

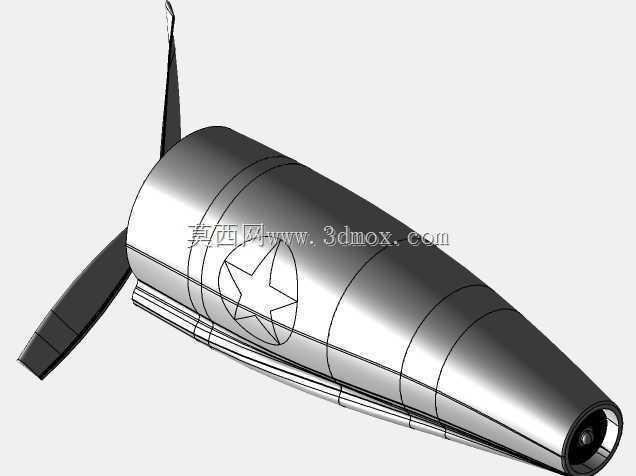

　　动力布局采用分布式设计，机翼前缘布置的升力动力单元在垂直起降阶段提供主要升力，巡航阶段则切换为尾部推进动力单元提供前飞拉力，两种动力模式的切换过程中，机翼折叠动作与动力输出的时序做了结构层面的互锁设计，避免误操作导致的姿态失稳。尾翼采用常规布局加端板设计，在低速垂直起降阶段，端板能够屏蔽旋翼下洗气流对尾翼舵面的干扰，保证姿态控制精度，高速巡航阶段端板则起到翼尖减阻的作用，提升航向稳定性。起落架采用简化的滑橇式结构，没有复杂的收放机构，在硬地、草地、简易铺装路面都能完成着陆缓冲，结构重量比轮式起落架降低40%，同时减少了活动部件的维护需求。

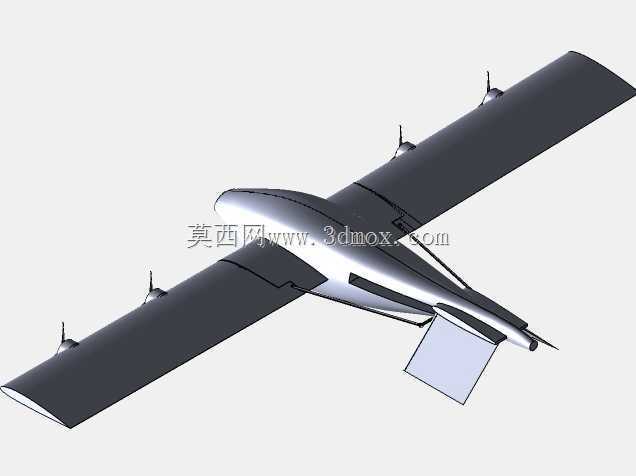

　　从安装边界来看，整机展开状态下的翼展控制在小型飞行器的适航尺寸范围内，折叠后可放入常规家用SUV的后备箱，机身下部预留了通用载荷安装接口，可根据作业需求更换光学吊舱、物资投放舱、信号中继设备等不同任务模块，接口的承力阈值满足最大5kg载荷的安装需求，且不会影响整机的重心配平。机翼的翼型选用低速高升力翼型，在15m/s的巡航速度下即可达到最大升阻比，失速速度控制在8m/s以内，垂直起降阶段的姿态调整响应速度与多旋翼飞行器相当，过渡到固定翼飞行状态的过程中，机翼升力逐步替换旋翼升力，整个过渡过程的姿态倾角变化控制在15度以内，不会出现明显的掉高现象。

　　结构选材上，机身主承力结构采用轻量化铝合金加工，翼面与尾翼则采用复合材料蒙皮加泡沫芯的夹层结构，在保证结构强度的前提下将整机空重控制在较低水平，机翼折叠的铰接部位采用耐磨衬套，经过上千次折叠循环测试后仍无明显旷量，能够满足高频次作业的使用需求。整机的重心设计在机翼气动中心前方3%平均气动弦长的位置，既保证巡航阶段的纵向静稳定性，也不会因为过度稳定导致机动操作响应滞后，垂直起降阶段的重心与升力中心重合，各升力动力单元的拉力差即可完成姿态调整，无需额外的舵面偏转配合，简化了飞控系统的调校难度。
