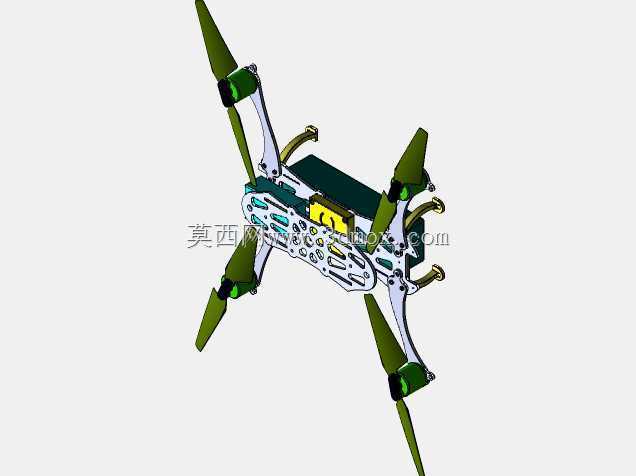

竞速型四旋翼穿越无人机机架结构设计

　　这套四旋翼无人机的机架结构，最初是针对小型穿越竞速场景做的定制化设计，在做结构排布的时候，首先要平衡的就是飞行自重与结构刚性的矛盾——毕竟竞速场景下，飞行器需要频繁做急停、急转、大角度俯仰动作，机架如果刚性不足，飞行过程中产生的结构谐振会直接影响飞控的传感器采样精度，严重的时候甚至会导致飞控姿态解算出错，出现射桨、炸机的风险。

　　从实际应用场景来看，这类小型四旋翼平台除了竞速赛事使用，还可以搭载轻量化的图传模块、运动相机完成狭小空间的巡检作业，比如厂区管道内部的视觉排查、低空近景的航拍摄影，相比大载重的行业级无人机，这类小尺寸机型的通过性更强，起飞准备时间更短，对起降场地的要求极低，单人就可以完成全套的外场作业。

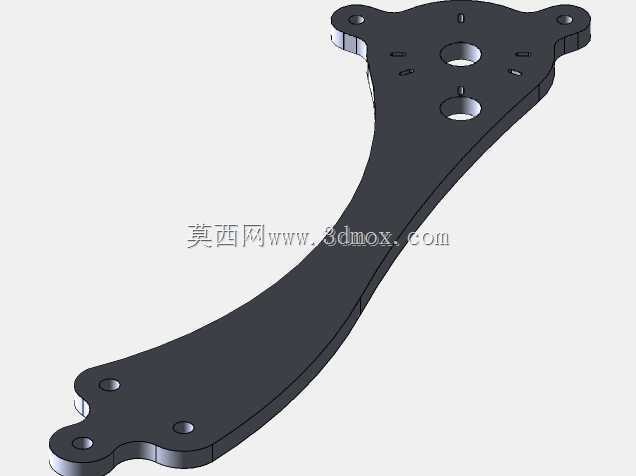

　　设计过程中，机臂部分采用了镂空的轻量化结构，在保证四个电机安装座同轴度的前提下，尽可能切除了非受力区域的板材余量，这种处理方式不是单纯为了视觉上的科技感，而是要把整机的起飞重量压到最低——相同动力配置下，整机重量每降低10g，悬停油门的占比就能下降3%左右，对应的续航时间可以提升8%到10%，同时机动动作的响应速度也会更快。四个机臂的安装角度做了细微的外倾处理，不是完全垂直于中心板的十字排布，这种小角度的外倾可以提升飞行过程中的姿态稳定性，减少横滚方向的微调量，飞手操控的时候手感会更跟手，不会出现过于灵敏的飘移感。

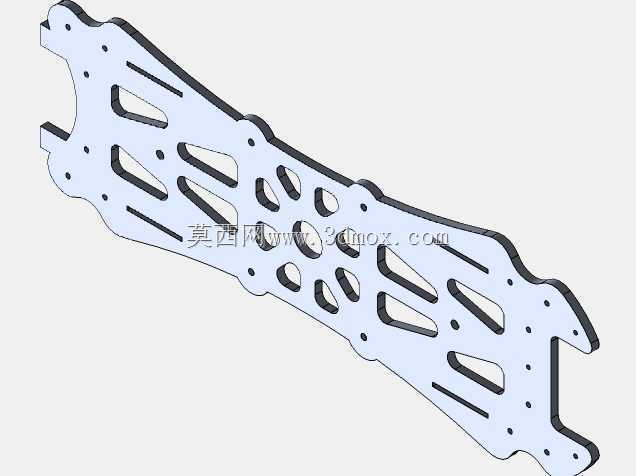

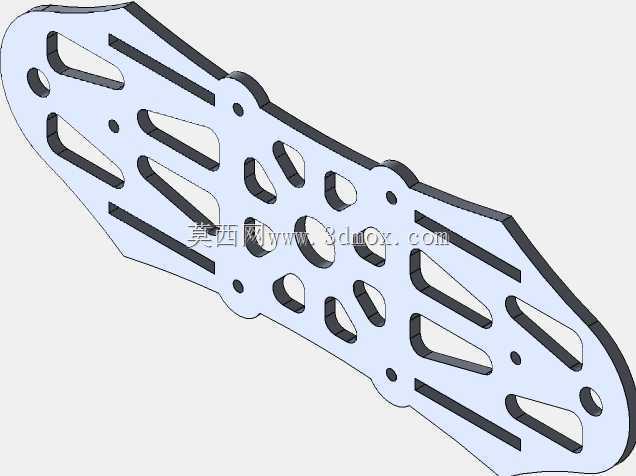

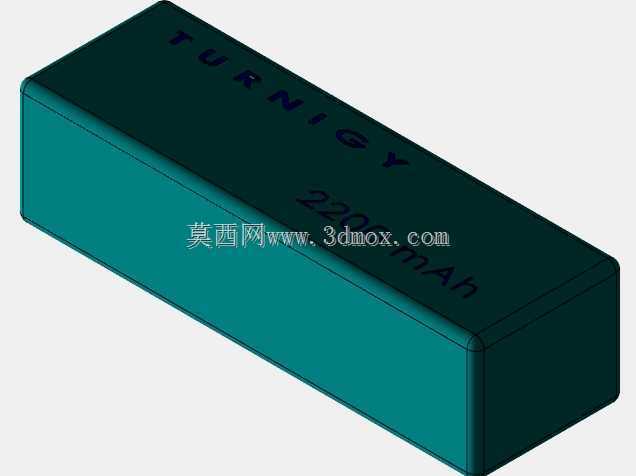

　　中心板部分做了分层设计，上下两层碳板之间预留了足够的安装空间，可以叠放电调、飞控、图传发射模块、电池固定座，所有的走线槽都提前在结构上做了避让，避免装机的时候线材挤压到电子元件，或者被螺旋桨的气流吹动产生干扰。电池安装位设置在中心板的重心位置，不管是用2S还是3S的轻量化锂电池，都可以通过调整绑带的位置把整机重心调整到四个旋翼的几何中心，避免出现重心偏移导致的单侧电机负载过大、飞行姿态倾斜的问题。

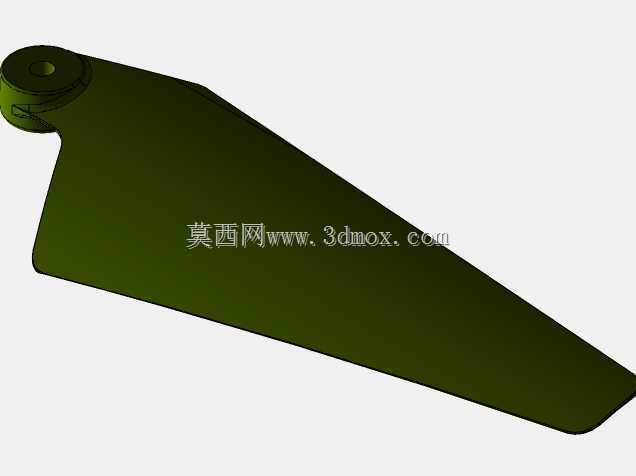

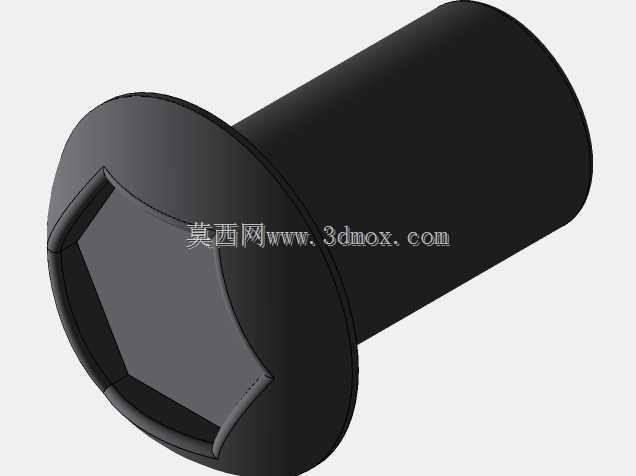

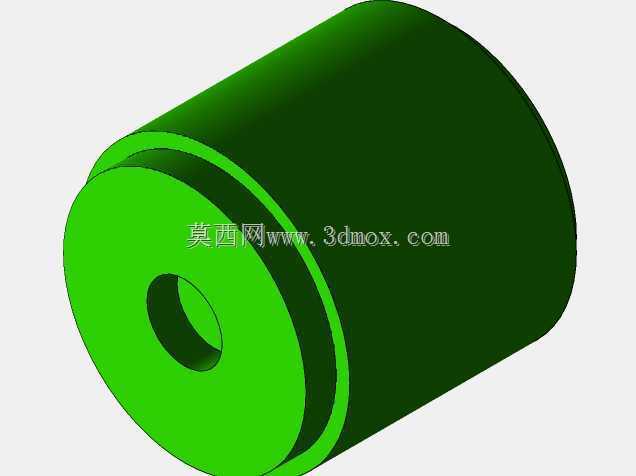

　　从安装边界来看，这套机架适配的是标准尺寸的无刷电机，电机安装孔位兼容市面上主流的1103、1204级别微型竞速电机，螺旋桨适配3寸的三叶竞速桨，安装的时候要保证每个桨叶的锁紧螺母扭矩一致，避免高速旋转的时候出现动平衡偏差。整机的对角电机轴距控制在150mm级别，属于典型的微型穿越机尺寸，收纳的时候不需要拆机臂，可以直接放进小型的便携收纳盒，外场携带非常方便。飞控安装位预留了标准的20*20mm安装孔距，可以兼容市面上绝大多数的微型飞控、电调一体板，不需要额外做打孔改装。

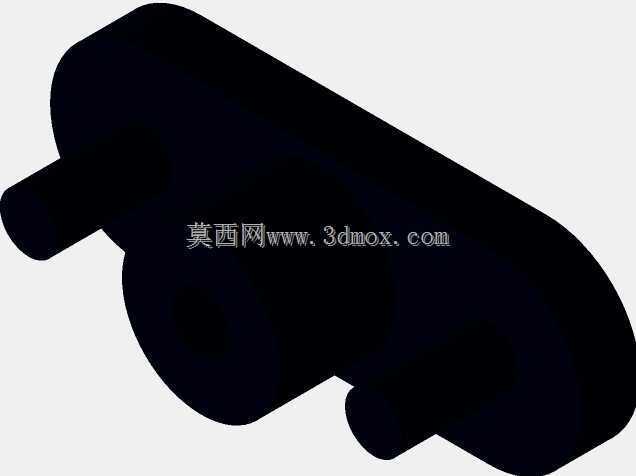

　　结构细节上，机臂和中心板的连接位置做了加厚的凸台处理，因为炸机的时候这个位置是应力最集中的地方，普通的平板连接很容易在磕碰的时候出现机臂断裂的问题，加厚凸台可以把冲击力分散到更大的接触面积上，提升机架的抗摔性能。脚架部分没有采用额外加装的高脚架，而是利用机臂末端的自然延伸作为起落支撑，这样既减轻了额外的结构重量，又能保证降落的时候机身底部的电子元件、电池不会直接接触地面，减少降落冲击对元件的损伤。

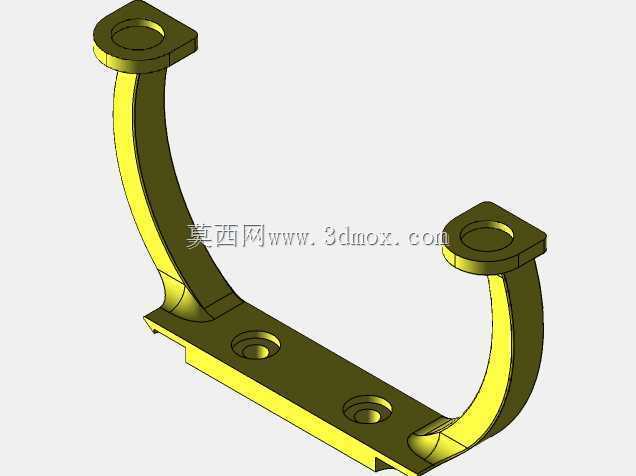

　　实际装机测试的时候，这套结构的谐振频率可以避开常用飞控陀螺仪的敏感频段，不需要额外做太多的减震处理就能获得很干净的陀螺仪采样数据，飞行过程中的PID参数调试难度很低，即使是入门级的飞手也能很快调出稳定的飞行手感。中心板上预留的摄像头安装位可以调整15到30度的俯仰角度，适配不同飞行速度下的视角需求，飞高速竞速的时候可以把摄像头角度调大，飞慢速度巡检的时候可以把角度调小，获得更合适的前方视野。
