四旋翼航拍无人机机架结构设计

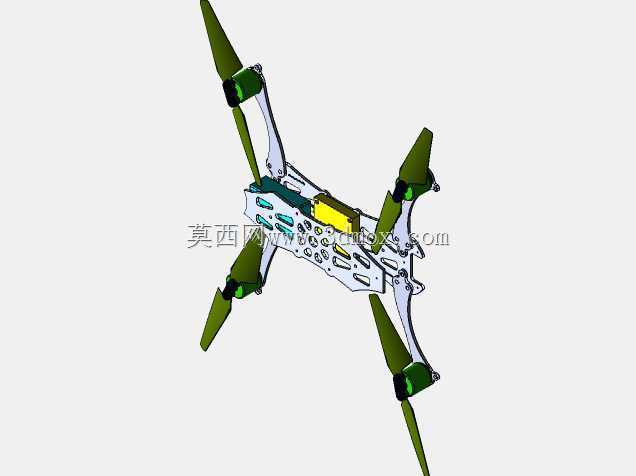

　　这套四旋翼飞行器结构围绕小型航拍与巡检作业场景搭建，整机采用十字交叉式机臂布局，四个旋翼分别布置在机臂末端，相邻旋翼旋转方向相反，通过反扭矩相互抵消维持航向稳定，日常可挂载轻量化摄像模组完成低空取景、园区巡查、农田苗情观测这类对起降场地要求低的作业任务。

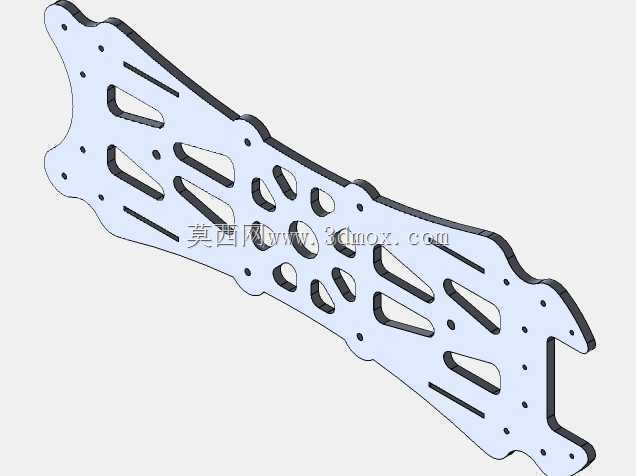

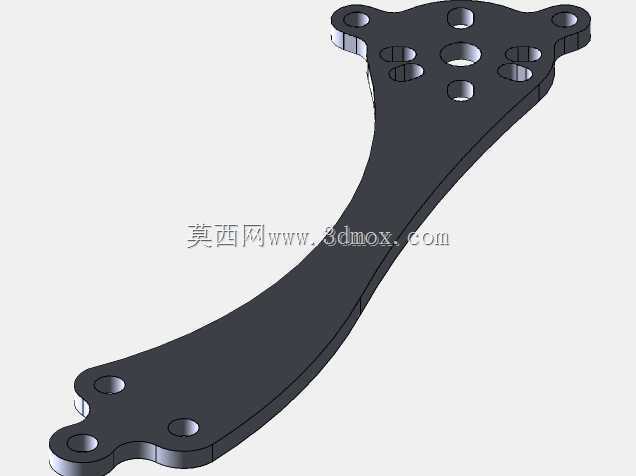

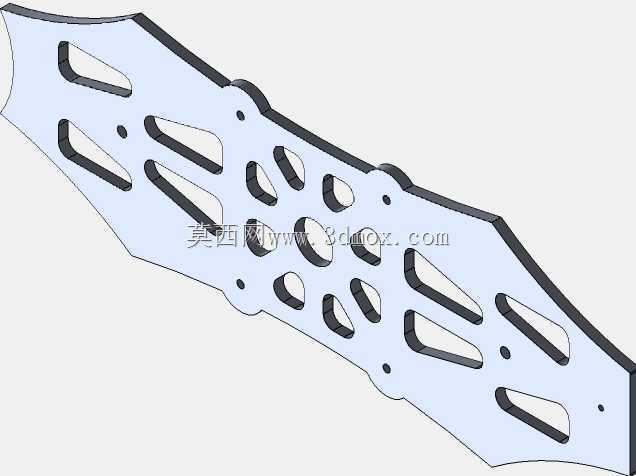

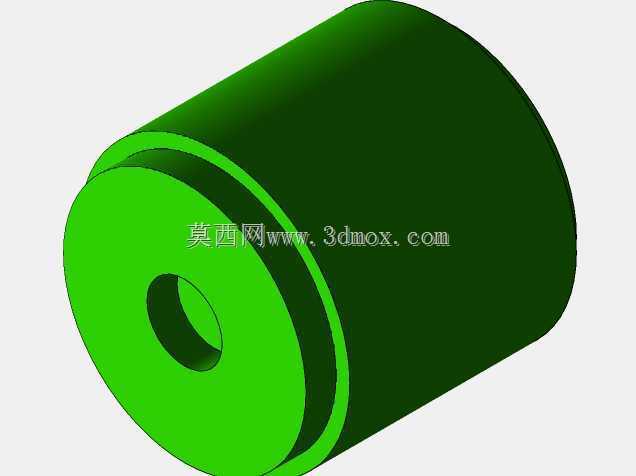

　　从结构受力逻辑来看，机架主体采用上下两层镂空板材叠合的框架形式，板材表面开出多组减重孔与走线槽，既削减整机自重，也给电调、飞控板、电池绑扎留出固定点位。机臂从中心机身向四个方向对称延伸，臂端预留电机安装座，座面贴合无刷电机的法兰孔位，螺丝锁紧后电机轴线与机臂平面保持垂直，保证螺旋桨旋转平面水平，降低姿态控制的补偿偏差。

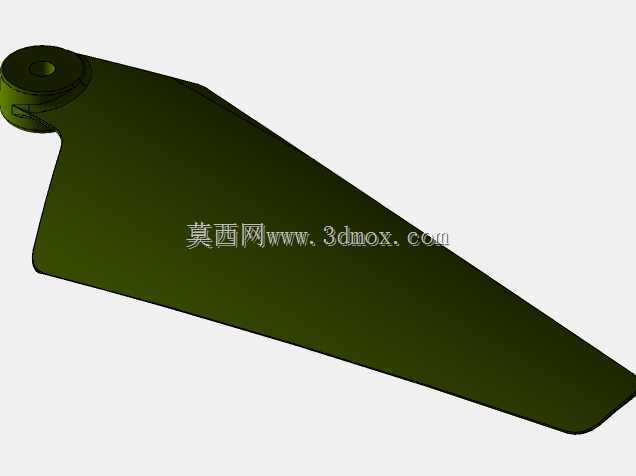

　　动力端搭配两叶螺旋桨，桨叶通过桨夹固定在电机输出轴上，相邻机臂的桨叶朝向错开，转动时不会发生桨间干涉。机身中部的黄色区域为电池安置位，空间尺寸适配常规软包锂聚合物电池，电池通过扎带或魔术贴绑定在机架上下板之间，重心落在四旋翼几何中心附近，飞行时不会出现单侧偏载。起落部分没有额外加装脚架，依靠机臂下端延伸的支杆触地，降落时支杆先接触地面，把冲击力传导至整个机架，避免机载电子设备直接磕碰地面。

　　设计过程中优先控制整机重量与结构刚度的平衡：机架板材选用轻量化板材加工，镂空区域避开主要受力路径，机臂与中心机身的连接位置做了加宽补强，抵消电机高速转动带来的振动；所有电子线材沿机臂内侧的线槽布设，从臂端电机一路收拢到中心飞控，外露线材少，飞行中不会被桨叶卷入。安装边界方面，机臂展开后旋翼回转直径决定了整机所需的横向操作空间，收纳时机臂若做折叠处理可进一步缩小占用体积；机身中心的安装孔位兼容主流飞控、GPS模块与图传设备，挂载位预留了相机云台的连接接口，可根据作业需求更换不同载荷。

　　结构细节上，电机座与机臂之间设置了减振缓冲位，能过滤桨叶转动产生的高频振动，提升航拍画面的稳定性；机架各连接点位采用标准紧固件装配，拆装维护时单独更换受损机臂或桨叶即可，无需整体替换机架。整机装配完成后需校验对角电机的同轴度、桨叶动平衡以及重心位置，确保飞行姿态响应平顺，满足低空低速作业的使用要求。
