多旋翼概念飞行器结构设计方案

　　这套概念飞行器的三维结构，最初是面向低空近景作业场景做的探索性设计，没有照搬现有消费级无人机的固化布局，而是从实际作业的载荷适配、空间避让需求出发调整了机架的受力路径。日常作业里，这类飞行器可适配低空巡检、小范围航测、轻量物资投送、应急场景的近距侦察等场景，不同场景下的挂载需求差异较大，所以在机架中心的载荷舱位置，特意预留了通用安装孔位矩阵，孔位间距按照常用航拍相机、小型气体检测模块、轻量化抛投机构的安装基准做了匹配，不需要额外打孔改造就能完成不同功能模块的快速换装。

　　设计过程中最先敲定的是旋翼的布置逻辑，没有采用常规的正四边形四旋翼布局，而是调整了机臂的外伸角度，让相邻旋翼的下洗气流重叠区域控制在15%以内，避免低空悬停时气流相互干扰导致的姿态波动，尤其是在贴近建筑立面、植被冠层作业时，地效与紊流叠加的工况下，这种布局能让飞控的姿态修正量降低两成左右，减少动力冗余消耗。机臂与中心机身的连接位置做了快拆结构的预留，接口采用锥面定位加侧向锁销的形式，日常转场运输时可以快速拆解机臂，收纳后的整体轮廓尺寸能控制在普通双肩包的容纳范围内，不需要配备专用的防护箱，适配单人外业作业的携带需求。

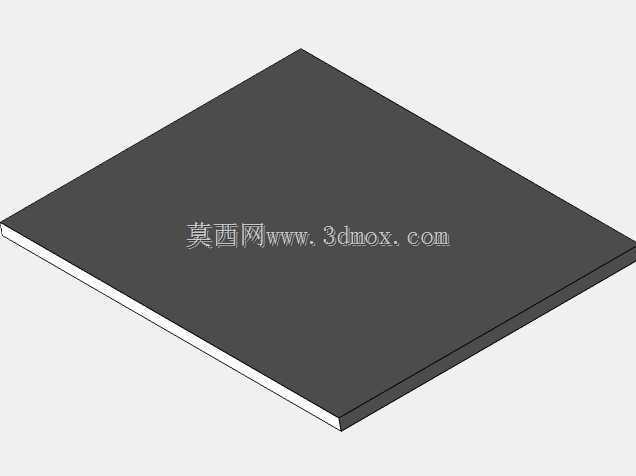

　　从结构受力来看，中心载荷舱的底板采用了一体化的筋条布局，筋条走向顺着机臂的拉力方向布置，把旋翼工作时产生的交变拉力直接传导到整个底板框架上，避免局部应力集中导致的机架疲劳，在1.2倍额定起飞重量的载荷工况下，底板的最大变形量控制在0.3mm以内，不会影响挂载的光学类设备的成像精度。起落架的高度设置参考了常见挂载设备的垂向尺寸，保证机身离地间隙足够容纳下置的云台相机或者抛投机构，同时起落架的支腿位置避开了下视传感器的探测视角，不会在航拍或者避障探测时产生遮挡。

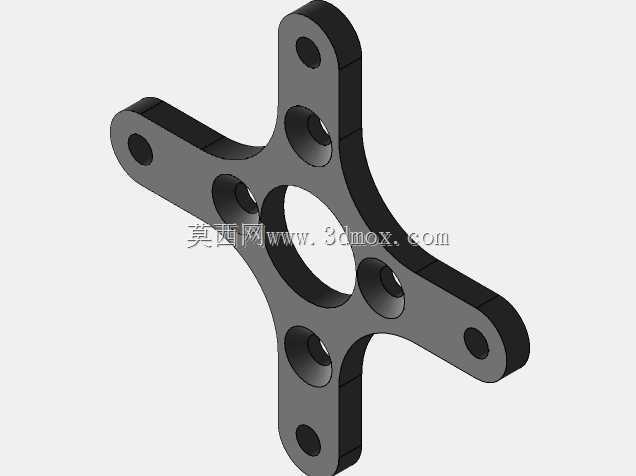

　　考虑到DIY改装的适配性，整个机架的零件拆分都遵循了常规加工工艺的要求，机身主体结构既可以采用3D打印制作验证件，也可以通过碳纤维板材切割、铝合金件CNC加工制作量产结构件，所有连接位置的紧固件都采用通用标准规格，不需要定制特殊规格的螺丝或者连接件，后期维护更换配件的门槛很低。动力安装座的位置预留了不同规格电机的安装孔位，适配22系列到28系列的常用无刷电机，玩家或者工程人员可以根据自己需要的续航时间、载荷重量灵活选配动力套装，不需要重新修改机架的安装结构。

　　在气动外形的处理上，机身外壳的曲面做了顺滑过渡，没有突兀的直角凸起，既能降低前飞时的空气阻力，也能减少雨天作业时水流在机身表面的积存，外壳的拼接缝隙都做了错位止口设计，日常小雨环境下作业时，不会有水流直接渗入机身内部的电子设备舱。电池舱的位置设计在中心机身的最下方，方便快速更换电池，同时电池的重量占整机重量的比重较大，布置在这个位置能让整机的重心落在旋翼升力的中心平面上，减少飞控的姿态补偿负担，提升飞行时的稳定性。机臂上的线路走线槽做了内嵌设计，所有动力线、信号线都藏在机臂的内部空腔里，既不会在飞行时被气流吹动产生晃动影响姿态，也能避免线路被外物剐蹭破损，提升外业作业的可靠性。

　　实际做结构校核的时候，特意考虑了坠撞工况的受力传递，机臂与机身连接的位置设计了预设的断裂吸能区，万一出现飞行碰撞的情况，断裂位置会优先发生在吸能区，不会直接撞击损坏中心的飞控、电池等核心部件，降低事故后的维修成本。整体结构没有做多余的装饰性设计，每一处曲面、每一个筋条的位置都对应实际的功能需求，不管是用于航空爱好者的DIY制作，还是用于小型作业类无人机的原型验证，都能直接在这个结构基础上做适配调整，不需要从零开始搭建机架的基础结构。
