学生探空火箭箭体结构三维设计

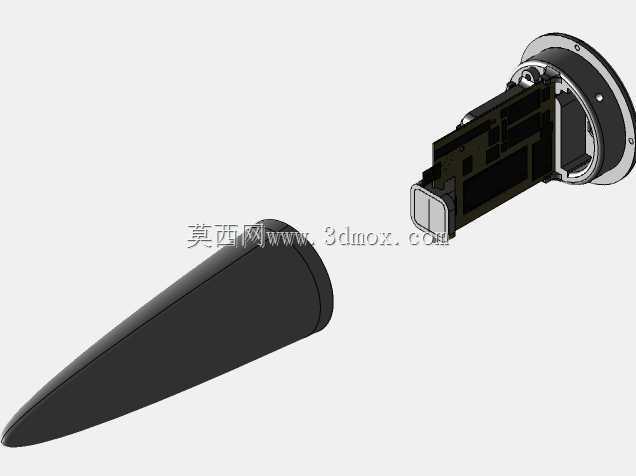

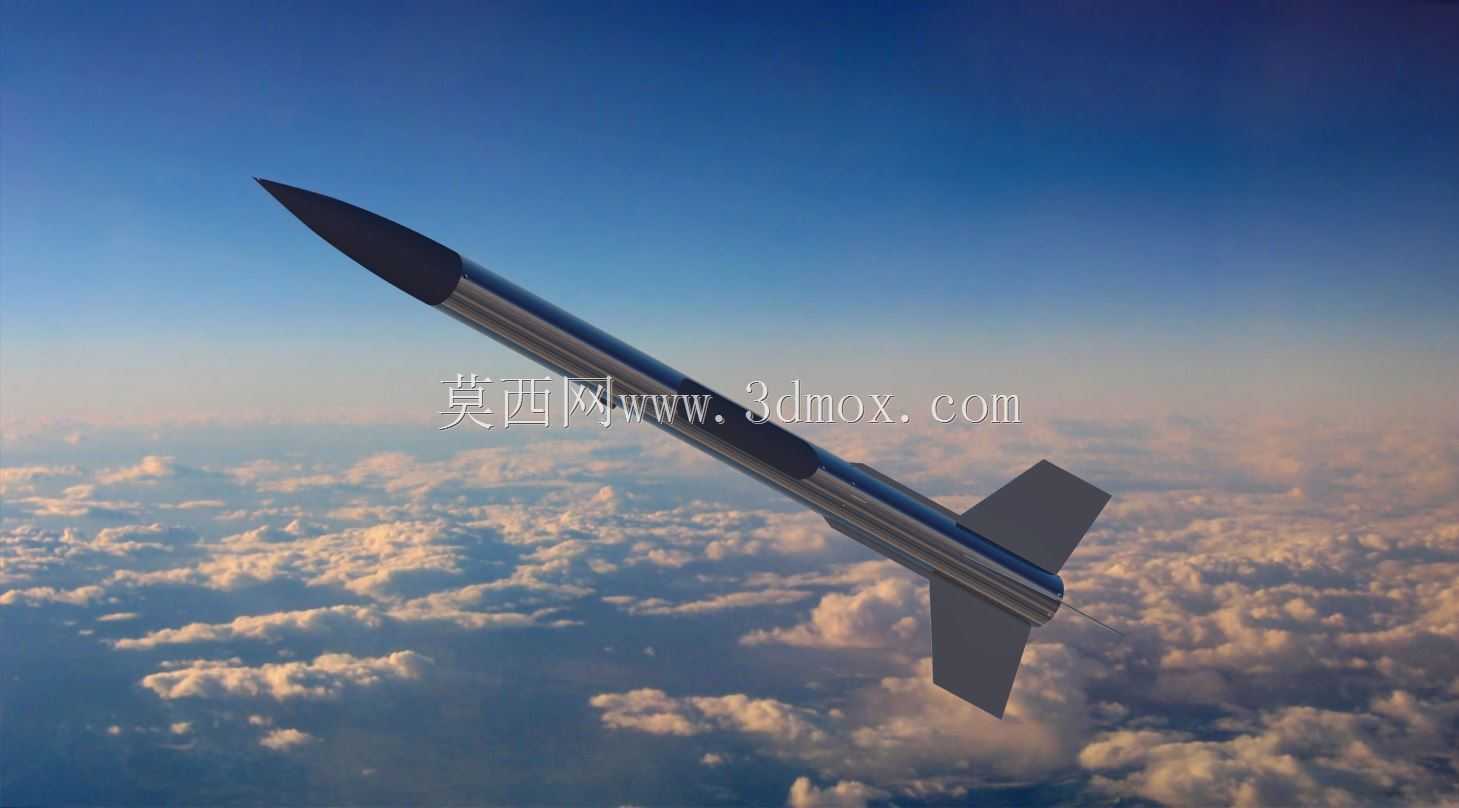

　　这套探空火箭的三维结构设计，核心面向亚轨道探空试验、航天科普实践场景，作为小型固体推进探空平台，可搭载轻量化大气参数采集模块、微型摄像载荷，完成近地空间短时间的环境数据采集、飞行姿态验证任务，整体结构围绕飞行稳定性、载荷适配性、回收可靠性三个核心维度展开设计。从结构布局来看，箭体采用细长旋成体构型，头部为钝锥形整流罩，可在跨音速飞行阶段有效降低头部激波阻力，整流罩内部预留标准载荷舱空间，可适配常规尺寸的微型传感模块，舱段连接采用径向定位销加周向卡箍的组合形式，既保证飞行过程中的连接刚度，也能在回收后快速拆解更换载荷。箭身主体为等直径圆柱段，内部依次布置推进剂舱、降落伞回收舱、飞控模块舱，各舱段之间设置环形隔框作为承力结构，

　　隔框与箭体蒙皮采用胶接加铆接的复合连接工艺，可承受发动机工作阶段的轴向过载与飞行过程中的气动弯矩。尾部设置四片对称切尖三角翼，翼面采用对称翼型，安装角为零度，安装位置紧邻发动机喷管段，可在飞行全程提供足够的航向稳定力矩，避免火箭出现滚转发散、姿态偏航的问题；尾翼与箭体的连接采用嵌入式翼根设计，翼根插入箭体内部的承力隔框预留槽内，通过径向螺栓锁紧，可承受大机动飞行下的翼面气动载荷，同时兼顾地面运输、组装阶段的拆装便捷性。喷管段位于箭体最末端，采用收敛扩张型面设计，与箭体主体通过法兰结构连接，法兰面设置耐高温密封垫，避免发动机工作阶段的高温燃气窜入箭体内部舱段；喷管侧方设置回收伞挂点，挂点位置经过重心配平计算，

　　可保证降落伞开伞阶段箭体姿态平稳，避免出现伞绳缠绕箭体的故障。从安装边界来看，箭体整体径向尺寸控制在较小范围内，可适配常规小型地面发射架的导向滑轨，发射架适配接口位于箭体下部的导向凸块，凸块突出箭体表面的高度经过严格计算，既保证发射阶段沿滑轨滑行的导向精度，也不会在离架后产生额外的气动阻力。设计过程中针对各舱段的重量配平做了多轮迭代，将全箭重心调整至压心前方的合理区间，保证静稳定度处于亚音速探空火箭的最优范围，避免飞行过程中出现姿态振荡。结构细节上，箭体蒙皮采用轻量化薄壁结构，在保证轴向承压能力的前提下尽可能降低结构重量，为有效载荷预留更多重量配额；回收舱的伞舱盖采用弹簧弹出式设计，配合定时开伞装置，

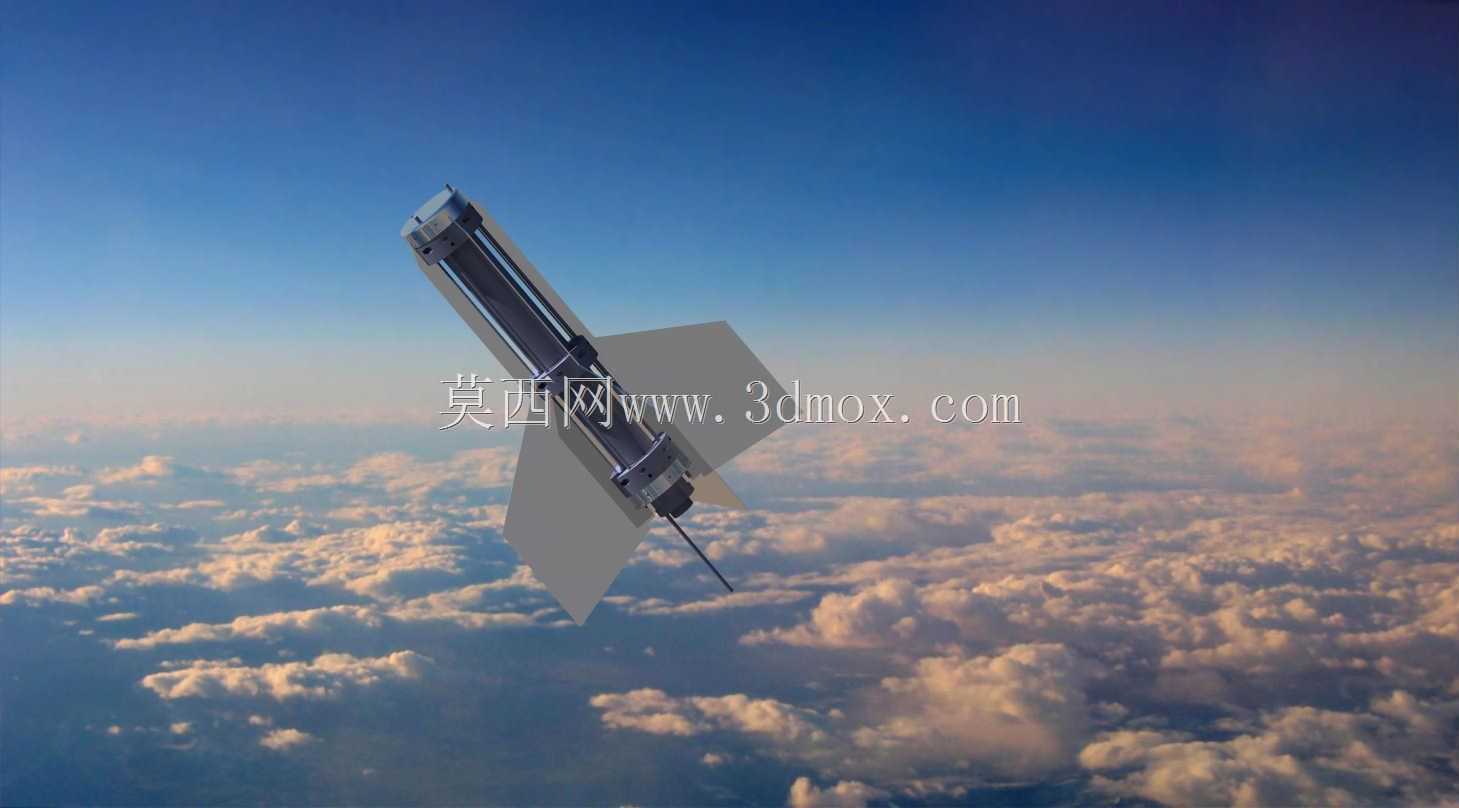

　　可在火箭到达弹道顶点后自动完成开伞动作，实现箭体的软着陆回收，降低试验成本。尾翼的后掠角经过气动仿真优化，可在跨音速阶段延缓翼面激波的产生，降低飞行阻力的同时提升稳定效率；箭体表面设置的若干小型凸起为传感器安装座与天线开窗，安装座与蒙皮一体化设计，避免额外加装部件带来的气动干扰与结构应力集中问题。整套结构的模块化设计程度较高，各舱段可根据不同的试验任务需求快速更换，比如调整推进剂舱长度适配不同推力的发动机，更换载荷舱适配不同类型的探测设备，无需对整体结构做大规模改动，可适配多种近地探空测试、航天科普教学的使用场景，结构强度经过过载仿真验证，可承受发动机工作阶段的最大轴向过载，以及开伞阶段的冲击载荷，满足小型探空火箭的全流程使用要求。
