航模用杜布洛快装式开关固定安装支架

　　在遥控模型尤其是固定翼、像真机这类燃油或大尺寸电动航模的装机作业里，开关的固定一直是容易被忽略但直接影响外场使用可靠性的细节——不少模友直接用扎带把开关绑在机身隔框上，不仅换电池、调试时拨开关容易蹭到机身蒙皮，时间长了扎带老化松脱还可能导致开关在飞行中移位，误触熄火或者断电的风险始终存在。这款快装开关支架就是针对这类实际装机痛点设计的专用固定结构，适配杜布洛系列的Kwik开关，能直接把开关牢靠固定在机身侧壁或者设备舱隔框上，不用在机身内部额外打胶或者做复杂的支撑结构。

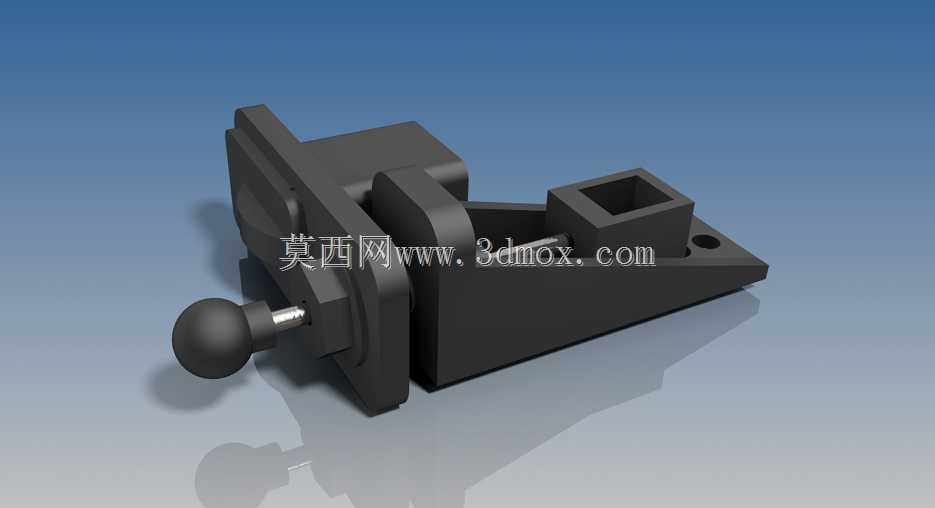

　　从结构设计来看，支架主体采用一体化的注塑成型思路，整体为带加强筋的楔形基座，前端预留了和开关本体完全匹配的方形嵌装槽，开关推入槽内之后不会出现周向转动，侧面的定位凸台刚好卡住开关外壳的限位缺口，装配时不需要额外打胶就能实现紧配，后期需要更换开关的时候只要从尾部顶出即可，维护便利性比胶粘固定好很多。基座侧面伸出的安装耳上开有两个沉头安装孔，适配航模常用的M2或者2mm自攻螺丝，安装时可以直接固定在3mm厚的层板隔框或者玻璃钢机身侧壁上，沉头孔设计能让螺丝头完全埋入支架表面，不会突出刮蹭到开关拨杆或者周边的舵机线。

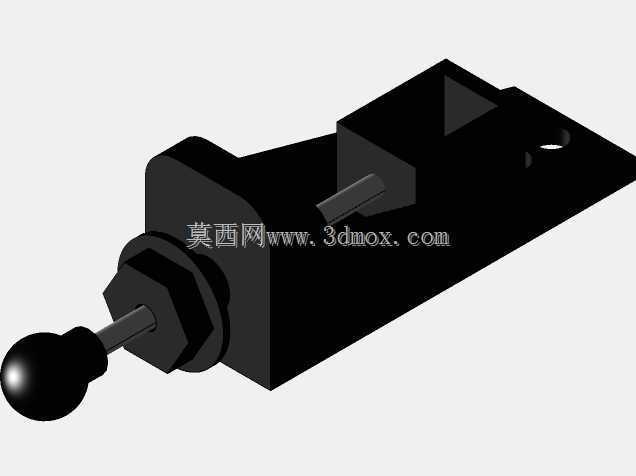

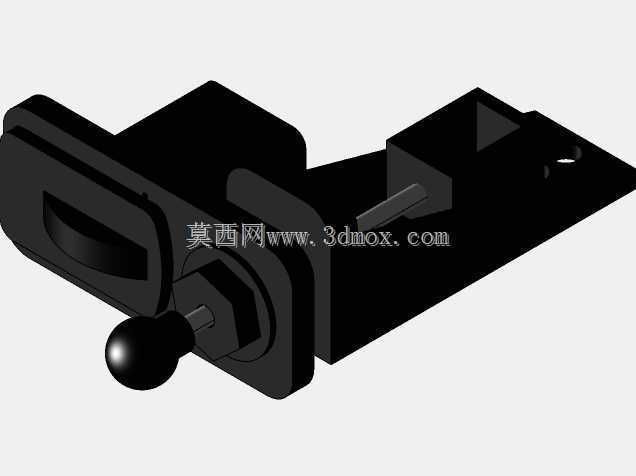

　　支架前端伸出的球头拨杆结构是设计上的巧思，拨杆头部做了球面处理，即使戴着手套在外场调试，也能很顺畅地拨动开关，不会像普通扁平拨杆那样冬天戴厚手套时打滑。拨杆的行程做了精准限位，拨到ON和OFF档位时都有明显的到位触感，不会因为飞行中的振动出现档位漂移。针对不同的装机需求，支架做了两个版本的结构区分：带充电插孔的版本在基座侧面预留了标准充电口的安装位，不用额外在机身上开充电孔，外场充电时直接把充电器插头插到支架上的接口就行，不用掀开座舱盖或者拆开机身蒙皮；不带插孔的版本则进一步压缩了整体体积，适合安装空间比较局促的小型像真机或者滑翔机设备舱。

　　从安装边界尺寸来看，支架整体长度控制在38mm左右，基座最宽处16mm，安装耳的孔距为24mm，安装时只需要在固定面上开出12mm见方的过孔让开关本体穿过，再拧上两颗固定螺丝就能完成装配，对机身结构的强度破坏非常小。楔形的基座造型刚好贴合航模机身常见的曲面侧壁，安装后支架和机身表面的贴合度很高，不会出现明显的缝隙影响外观。基座背部的加强筋从安装耳一直延伸到开关嵌装槽位置，即使在拧紧螺丝的时候也不会出现基座变形，能长期保持开关的安装精度。

　　实际装机使用时，这款支架除了固定开关之外，还能顺带整理开关附近的走线，支架侧面预留的小卡槽可以把开关的电源线卡在里面，避免设备舱里的线路和舵机拉杆产生干涉。不少做静态像真机的制作者也会用这款支架来做座舱内的细节仿真，外露的球头拨杆和黑色哑光的基座质感和真机上的设备开关非常接近，不需要额外做旧就能有不错的仿真效果。在工业小型电控箱的内部走线改造里，也有不少结构工程师会选用这类小型快装支架来固定面板开关，尤其是空间狭小的手持式控制盒，这种一体化支架比自己用铝板折弯做的固定座加工效率高很多，装配一致性也更好，不需要额外做表面处理就能直接使用。

　　建模过程中对插装孔的公差做了精准控制，嵌装槽的尺寸按照开关外壳的上限公差做了0.1mm的间隙预留，既保证开关能顺畅推入，又不会出现旷量，安装后开关的拨杆行程和原始设计完全一致，不会因为支架的限位导致开关拨不到位。所有的棱角位置都做了R0.5的圆角处理，既避免注塑时出现应力集中，也不会在装配时划伤线材或者操作人员的手。
