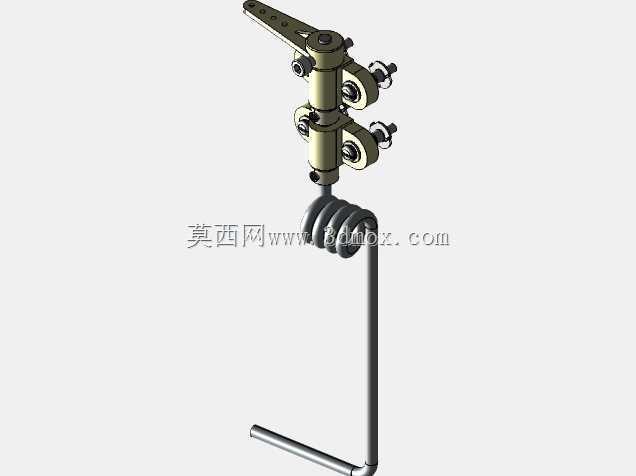

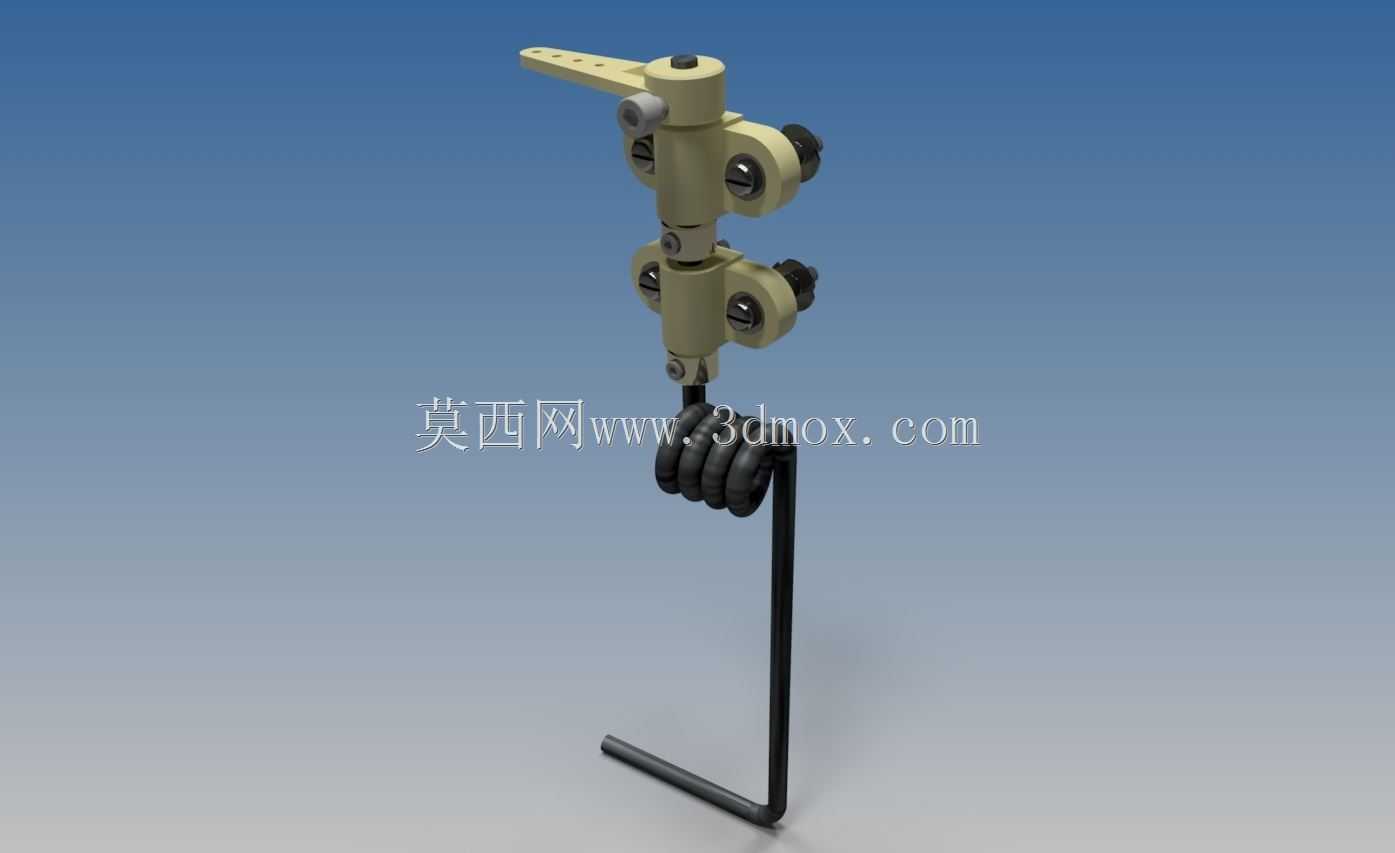

这套可操纵前起落架结构,主要适配固定翼遥控航模的前三点式起落架布局,在航模地面滑跑阶段承担机身前部支撑、转向控制、着陆缓冲的核心功能,是小型燃油或电动航模地面操控系统的关键执行部件。从实际使用场景来看,这类结构多用于15-40级的固定翼航模,在草地、铺装跑道等常见起降场地都能适配,滑跑过程中可通过舵机联动实现前轮转向,配合方向舵通道完成地面滑跑的方向修正,避免滑跑阶段出现侧翻、偏出跑道的问题,着陆阶段的弹性结构也能吸收接地瞬间的冲击载荷,减少机身前部的受力冲击,保护航模的机身结构与机载设备。
从功能特性来看,这套结构集成了转向传动、轮组安装、缓冲吸能三个核心功能模块。上部的安装基座可直接固定在航模机身前部的防火板或加强隔框上,基座上的铰接摇臂可通过拉杆连接舵机,将舵机的转动行程转化为前轮的左右转向动作,转向角度范围可通过摇臂上的安装孔位调整,适配不同舵机行程与转向灵敏度需求。中部的转向齿盘结构分为直齿与弯曲齿两种适配形式,可根据不同航模的前轮安装角度、收放空间需求选择对应结构,齿盘与立柱之间的配合间隙经过精确控制,既保证转向动作的顺畅无卡滞,又能避免间隙过大导致的滑跑方向虚位。下部的轮组安装位适配标准规格的航模前轮,轮轴位置的弹性结构采用多圈弹簧设计,可根据航模的整机重量调整弹簧预紧力,在接地冲击时提供线性的缓冲行程,避免硬着陆时的冲击力直接传递到机身结构。
从设计思路来看,整个结构采用模块化拆分设计,所有子部件都可单独拆卸更换,包含不同规格的盲螺母、轴套、垫片、转向臂等标准件,建模过程中严格匹配对应配件的实际安装尺寸,每个铰接点的转动自由度都经过运动仿真验证,不存在运动干涉问题。上部安装基座的固定孔位采用标准化间距设计,可直接适配市面上多数同级别航模的机身安装位,不需要额外对机身进行打孔修改。转向摇臂的力臂长度经过优化,在舵机标准扭矩输出下即可提供足够的转向力矩,即使在草地这类阻力较大的场地滑跑,也能轻松完成转向动作,不会出现舵机负载过大烧损的问题。立柱部分采用高强度轻质结构设计,在保证结构强度足以应对着陆冲击的前提下,尽可能降低自身重量,减少航模的前部配重负担,避免整机重心过度靠前影响飞行操控性。
从安装边界与尺寸适配来看,整套结构的安装基准面为上部基座的贴合平面,固定孔位的中心距、安装孔直径都严格匹配通用航模的安装标准,立柱的垂直高度可根据不同航模的前轮离地高度需求进行适配,轮轴的安装直径适配主流规格的航模前轮轴承,不需要额外改装轮组即可直接安装。转向拉杆的连接孔位预留了多个调节位置,可根据实际安装时的舵机位置、拉杆走向调整连接点,适配不同的机身内部布局。整个结构的外部轮廓在转向全行程范围内都做了干涉检查,当转向摇臂摆动到最大角度时,不会与机身前部的蒙皮、整流罩、发动机等部件发生碰撞,安装时只需要保证基座与机身隔框贴合牢固,锁紧紧固件即可完成装配,不需要额外做复杂的位置调整。在实际建模过程中,每个部件的配合公差都按照航模配件的实际生产公差设置,装配关系完全还原真实产品的组装逻辑,可直接用于航模设计阶段的起落架布局验证、安装位置校核,也可作为航模改装、自制航模时的结构参考,帮助设计者快速完成前起落架部分的结构设计,减少反复测量、调整配件尺寸的工作量。
