在电力输配场景的户外、户内配电房环境中,变压器长期带载运行时绕组与铁芯会持续产生热量,若热量无法及时排出,会导致绝缘层老化加速、设备负载能力下降,严重时甚至触发过热保护停机,通风散热结构是保障变压器稳定运行的关键配套部件,本次设计的钣金通风口正是针对变压器柜体的散热需求开发的配套结构。

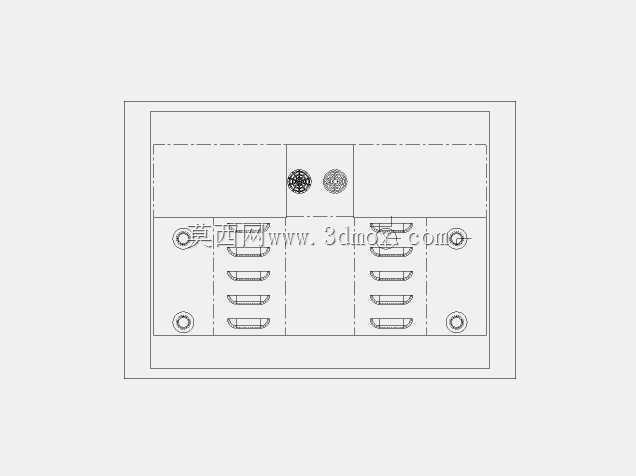

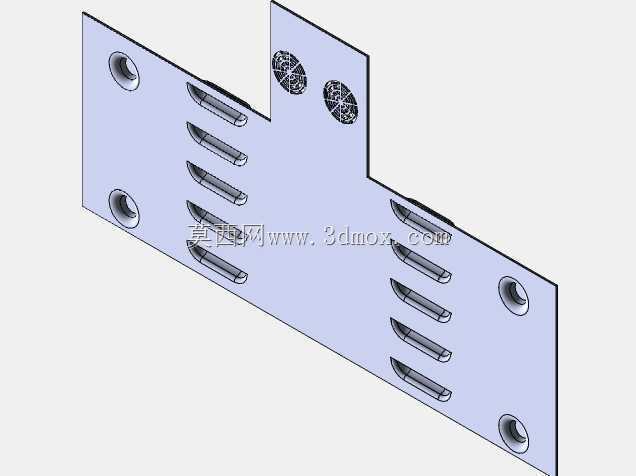

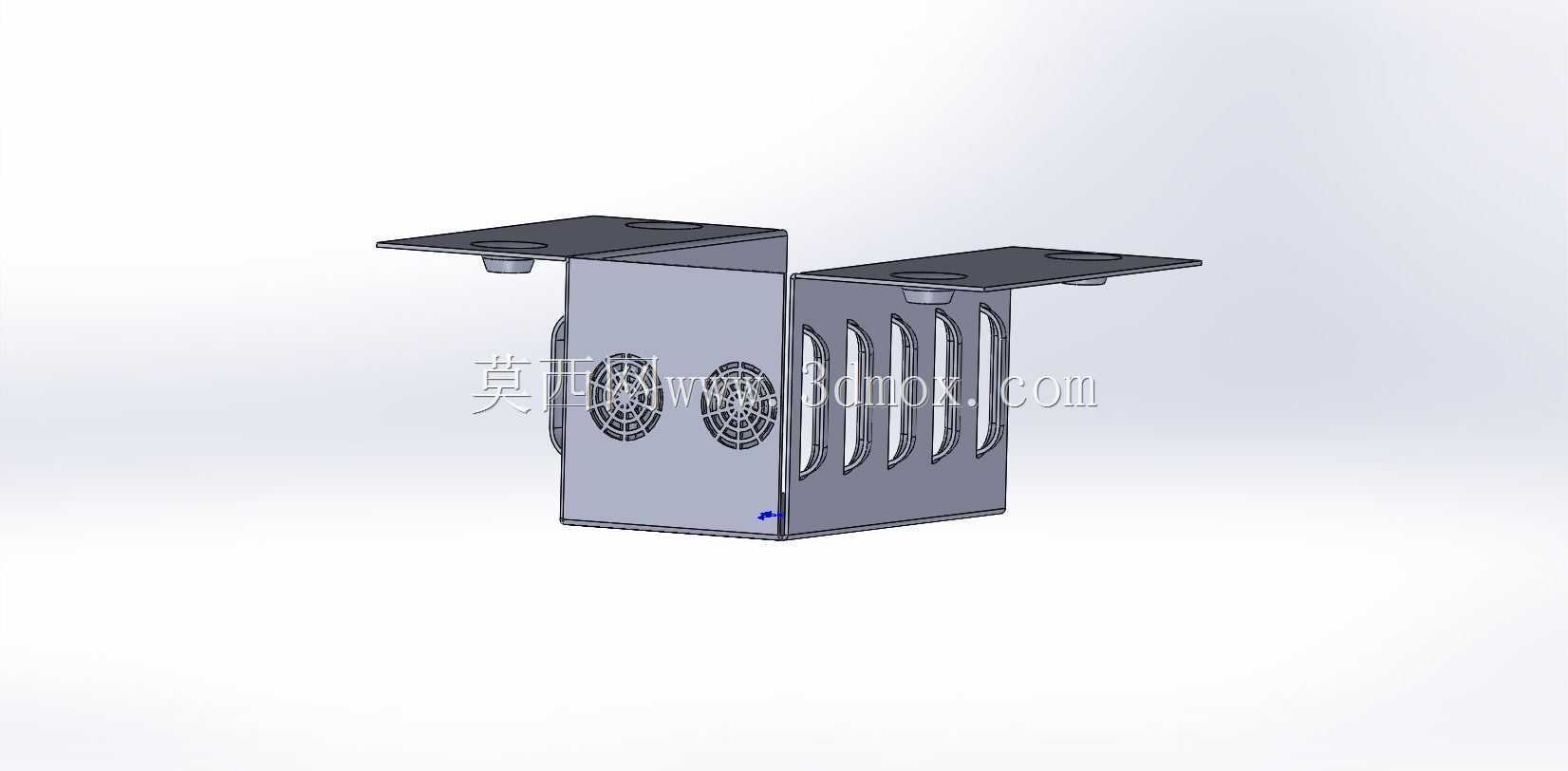

从实际安装边界来看,该通风口采用双侧对称外伸安装耳设计,安装耳上预留的圆形安装孔位可直接匹配变压器柜体侧壁的预装螺柱,无需额外制作转接支架,安装时仅需对准孔位拧紧紧固件即可完成固定,安装耳与主体通风面的折弯高度经过适配,可保证通风面与柜体侧壁预留出足够的进风间隙,避免贴壁导致通风面积折损。主体通风区域分为两个功能区,一侧为轴流风扇安装位,预留的风扇固定孔位可适配常规规格的小型散热风扇,支持主动排风散热模式,在高负载工况下可通过风扇强制带动柜体内外空气循环,快速带走积热;另一侧为格栅式自然通风区,采用多道平行长条形通风槽设计,槽孔宽度经过考量,既保证足够的通风通流面积,又能阻挡外界较大体积的杂物、虫鼠进入柜体内部,避免造成内部电路短路风险。
设计过程中优先选用钣金折弯工艺成型,整体结构无复杂焊接工序,所有折弯圆角均匹配常规钣金加工的刀具参数,生产时可通过数控冲床完成孔位加工后直接折弯成型,加工工序少、量产一致性好,材料选用常规冷轧钢板即可满足结构强度需求,表面可根据使用环境做喷塑、镀锌处理,适配户外防腐蚀、户内美观的不同场景需求。结构强度方面,双侧安装耳的折弯边做了加强翻边处理,避免安装紧固时出现板材变形,主体通风面的格栅区域通过折弯形成的加强筋提升整体刚性,即使在户外遭遇强风、轻微外力碰撞时也不会出现凹陷变形,保障通风通道长期通畅。
从实际使用场景的适配性来看,该通风口结构可适配不同容量等级的中小型电力变压器柜体,既可以单独安装在柜体侧壁作为自然通风口使用,也可以成对安装配合形成进风-出风的完整散热风道,当搭配风扇使用时,可根据柜内温度情况选择风扇的启停控制,在低负载时依靠自然通风满足散热需求,降低运行噪音与能耗,高负载时启动风扇强化散热,兼顾运行经济性与散热可靠性。通风口的整体外形尺寸经过优化,不会过度突出柜体表面,避免运输、安装过程中出现磕碰损坏,安装孔位的间距采用通用化设计,可直接替换同类型老旧损坏的通风口配件,无需对原有柜体进行二次打孔改造,降低现场运维的更换难度。
在细节设计上,风扇安装位的周边预留了走线间隙,方便风扇供电线路的布设与固定,避免线路与通风槽、风扇叶片产生干涉;格栅通风槽的边缘做了去毛刺处理,防止安装维护过程中划伤操作人员,同时也避免毛刺长期氧化脱落掉入柜体内部。整个结构没有多余的装饰性设计,所有结构特征都服务于通风散热、安装固定、防护的核心功能,符合电力设备配件可靠、易加工、易维护的设计原则,能够在变压器全生命周期内稳定承担通风散热的作用,减少因散热不良导致的设备故障概率,提升配电系统的运行稳定性。
