电力变压器用折弯式金属固定夹结构

　　做电力设备结构设计快十二年，经手的变压器内部固定件少说也有上百套，这种折弯式金属夹是油浸式配电变压器线圈段定位、层间绝缘压紧场景里用得极频繁的小零件，别看尺寸不大，直接关系到器身装配后的抗短路冲击能力，之前碰过不少项目因为固定夹的折弯角度、齿形排布没算准，短路试验时线圈移位导致绝缘击穿的案例，所以这类小钣金件的设计细节反而最考验结构工程师的现场经验。

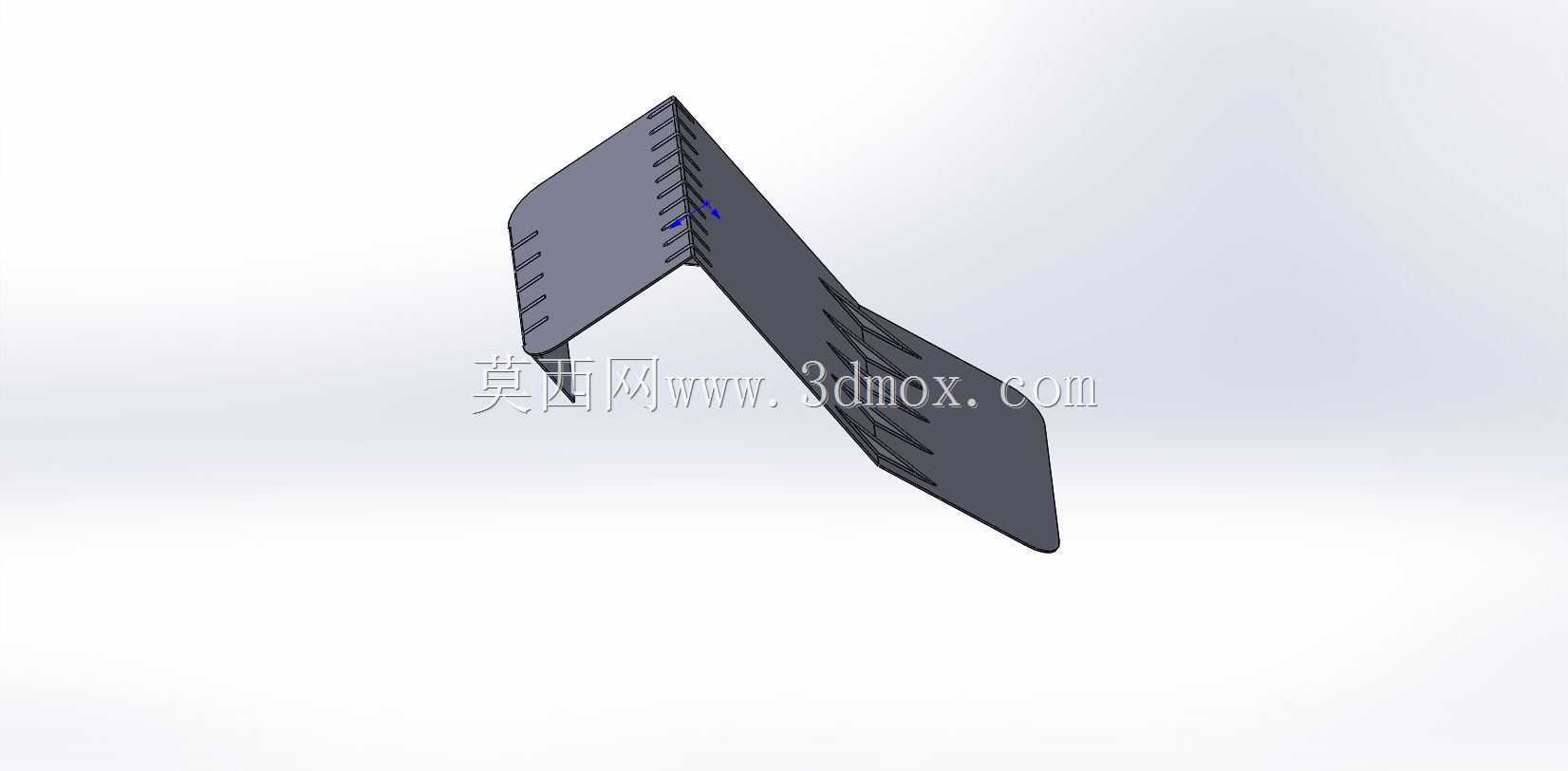

　　这个金属夹采用单块钣金一体折弯成型，没有额外的焊接、铆接工序，原材料选用常规冷轧弹簧钢板，表面做发黑磷化处理适配变压器内部的矿物油浸泡环境，不会出现镀层脱落污染绝缘油的问题。整体呈V型折弯结构，两个夹持臂的夹角经过反复校核，控制在72度左右，自由状态下开口尺寸比待夹持的绝缘纸筒与线圈边的叠合厚度大1.2毫米，方便装配时徒手推入，到位后依靠板材自身的弹性回弹力提供持续的正压力，不需要额外加装紧固件，能大幅缩减器身装配的工时。

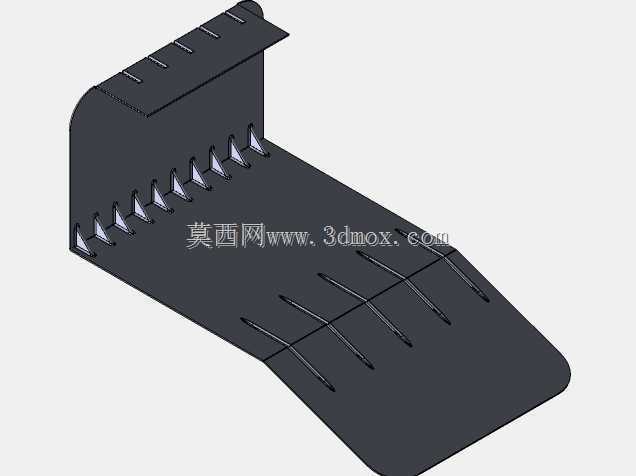

　　两个夹持臂的边缘都冲制了连续的锯齿形卡齿，齿高1.5毫米，齿距3毫米，齿尖做了R0.3的圆角钝化处理，既可以在夹持时咬入绝缘纸板表层0.2毫米左右防止夹件沿轴向窜动，又不会因为齿尖过于尖锐刺破绝缘层造成局放超标。其中较长的那个夹持臂末端做了15度的外翻导向边，装配时顺着导向边能直接推到线圈与夹件肢板的间隙里，不需要额外用撬棍拨正，现场装配的工人反馈这种导向结构比之前的直边款效率提升至少三成。短臂侧靠近折弯根部的位置冲了两个直径2毫米的定位凹点，装配时凹点卡到线圈撑条的预制定位槽里，能完全限制夹件的周向转动，哪怕变压器长途运输过程中出现颠簸，夹件也不会出现移位脱落的问题。

　　从安装边界来看，这个金属夹的折弯内R角控制在0.8倍板厚，既不会因为R角过小造成折弯处应力集中出现断裂隐患，也不会因为R角过大导致夹持力不足。整体展开尺寸控制在110毫米长、32毫米宽，适配目前主流的S13、S20系列10kV级配电变压器的层间固定需求，安装时不需要在夹件或者线圈上额外打孔，完全依靠弹性卡接实现固定，不会破坏现有器身的绝缘结构。之前给南方电网做的一批农网改造配套变压器，一开始用的是老式的U型铁丝卡子，运输过程中经常出现卡子脱落、线圈松动的问题，换成这种结构的金属夹之后，连续三批次的出厂短路试验、运输震动试验全部一次通过，现场安装的不良率从之前的1.2%降到了0.1%以下。

　　设计这类钣金夹件的时候最容易踩的坑是只算静态夹持力，忽略变压器运行时的温度变化带来的应力松弛，这个夹件的板材选用的是65Mn冷轧弹簧钢，热处理硬度控制在HRC42-47，在变压器长期运行的105摄氏度热点温度下，弹性保持率能达到90%以上，不会运行个三五年就因为应力松弛失去夹持力。另外齿形的排布也有讲究，不能从折弯根部一直冲到臂的末端，要在距离折弯线8毫米的位置留一段无齿的平直段，这个位置是折弯后的应力集中区，如果在这个区域冲齿，会大幅降低夹件的疲劳强度，做冷热循环试验的时候很容易从齿根位置出现断裂。还有两个臂的长度差控制在18毫米，长臂压在绝缘纸筒外侧，短臂卡在夹件肢板的内侧，长度差刚好适配肢板的厚度，装配到位后长臂末端刚好和肢板边缘齐平，不会突出过多造成电气安全距离不足的问题。

　　很多刚入行的工程师觉得这种小零件随便画画就行，实际上电力设备里的这类小固定件，每一个尺寸、每一处倒角、每一个齿的角度都是经过无数次现场试验、故障复盘磨出来的，差0.5毫米可能就会给后续的生产、装配、运行埋下隐患。这个金属夹的结构没有多余的设计，所有的特征都是为了实现快速装配、可靠夹持、长期稳定运行这几个核心目标，没有花里胡哨的冗余结构，非常适合批量冲压生产，材料利用率能达到87%以上，单零件的冲压工序只需要5步：落料、冲齿、压定位凹点、折弯、表面处理，不需要复杂的工装模具，普通的16吨开式冲床就能实现量产，生产成本比传统的焊接式固定夹低40%左右，不管是性能还是经济性都非常适配目前配电变压器大批量生产的需求。
