慢跑下摆钣金连接结构件设计

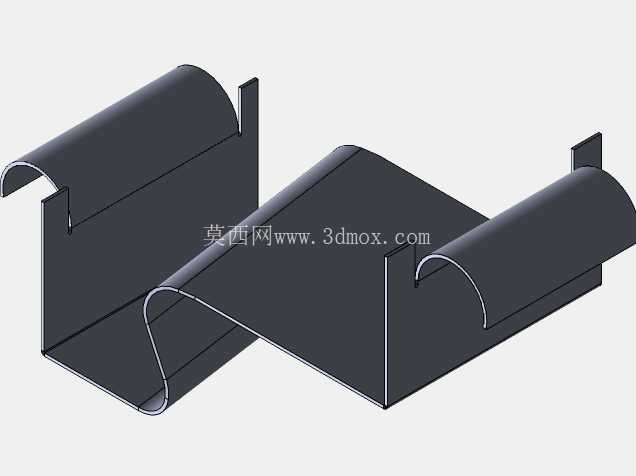

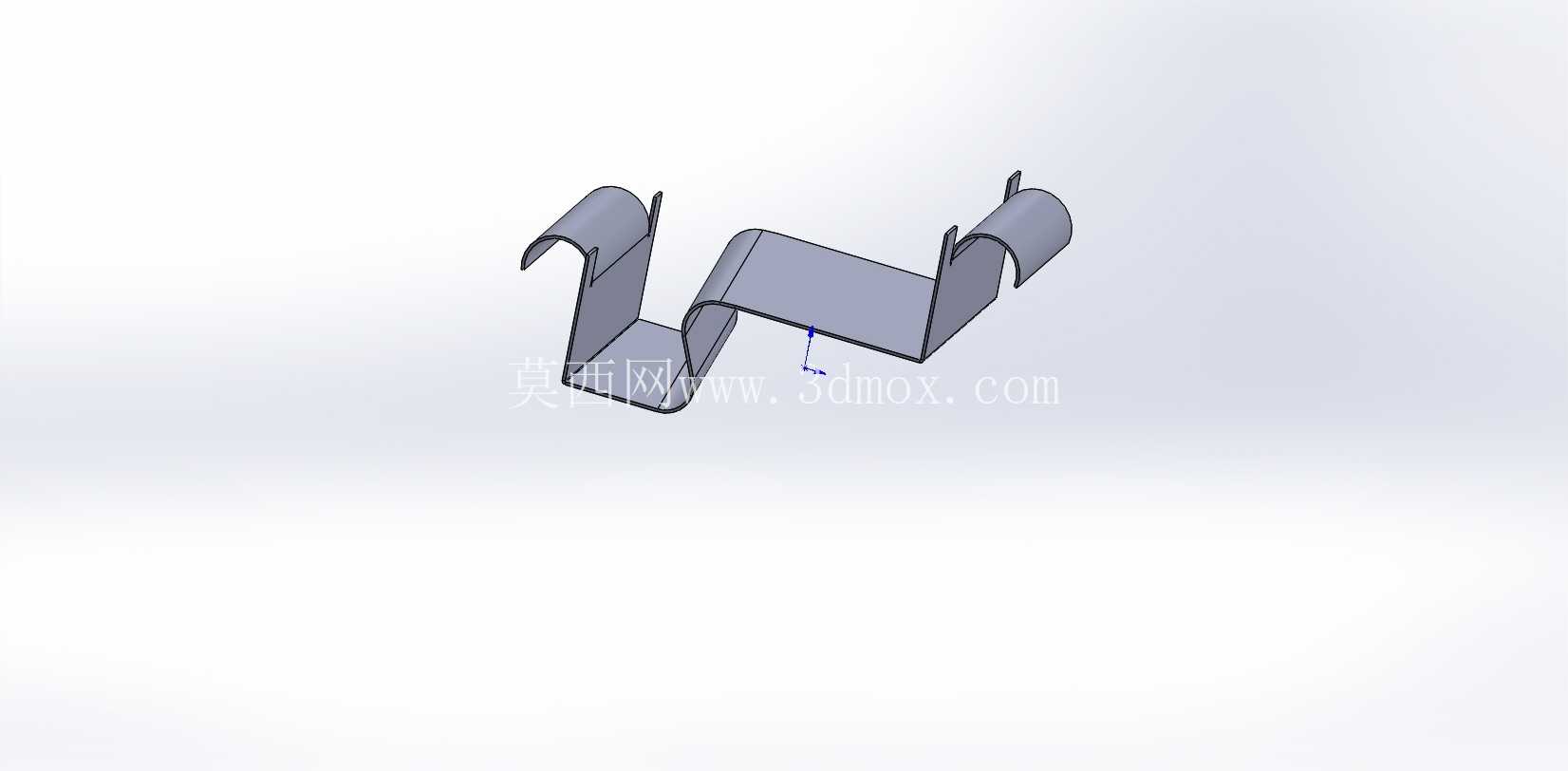

　　在日常的五金结构装配场景里，这类双侧带弧形卷边的钣金折弯件，常作为运动器材的摆动连接部件使用，承担着两侧构件的衔接、力传导以及相对运动限位的作用，尤其在需要小幅往复摆动的连接部位，这类一体成型的钣金件相比拼接式构件，能减少装配累计误差，提升长期往复运动下的结构可靠性。从结构设计逻辑来看，该构件采用整体钣金折弯工艺成型，主体为平直的连接段，两端向上弯折后延伸出弧形卷边结构，卷边的弧度匹配对应铰接轴的外径，装配时可直接套设在铰接销轴上，无需额外加装轴套类配件，减少装配工序的同时，卷边自身的圆弧结构能降低销轴转动时的接触应力，避免长期摆动出现的应力集中开裂问题。

　　设计过程中，首先要确认两端铰接位的中心距，这个尺寸直接决定了构件的安装跨距，是匹配两侧安装位的核心边界尺寸，平直段的宽度则根据所承受的摆动载荷计算得出，板材厚度选取时要兼顾结构强度与折弯成型的工艺性，过厚的板材会提升折弯难度，且卷边部位容易出现开裂，过薄则会在往复受力时出现形变，导致摆动间隙变大，影响整体机构的运动精度。两端的折弯角度并非垂直设置，而是根据实际安装后构件的摆动轨迹做了适配性的角度偏移，避免摆动过程中构件与周边其他结构发生运动干涉，卷边部位的开口间隙经过精准控制，既保证销轴可以顺利装入，又能控制装配后的径向间隙，防止运动过程中出现异常窜动。

　　构件表面没有额外的焊接、拼接点位，所有结构均通过单张板材的折弯、卷边工序完成，这种设计能最大化保留板材的纤维连续性，相比焊接拼接的构件，在承受交变摆动载荷时，不会出现焊缝疲劳开裂的问题，使用寿命更长。在实际安装场景中，该构件的平直段中部预留了对应的安装定位基准，装配时可通过工装快速定位，两端的卷边分别卡入两侧构件的铰接位，穿入销轴后即可完成装配，不需要复杂的调校步骤，能有效提升产线的装配效率。从受力角度分析，当构件随机构做慢跑式往复摆动时，载荷主要通过两端卷边传递到中部平直段，折弯处的圆角经过优化设计，避免了直角折弯带来的应力集中问题，卷边部位的圆弧过渡也能让销轴的受力均匀分布在整个接触弧面上，不会出现局部点接触导致的磨损加剧问题。

　　设计时还考虑了钣金成型的工艺可行性，所有折弯边的高度都满足板材最小折弯高度要求，卷边的内径大于板材厚度的两倍，避免卷边过程中出现板材外侧拉裂的问题，整体结构没有复杂的异形曲面，普通数控折弯设备配合专用卷边模具即可完成批量生产，生产效率高，成型后的尺寸一致性好，适合规模化的装备配套使用。在实际的设备运维过程中，这类一体成型的钣金构件如果出现磨损，只需要抽出销轴即可快速更换，不需要拆解周边的其他结构，后期维护成本更低，同时因为没有多余的连接紧固件，长期使用过程中不会出现紧固件松动脱落的风险，提升了整体机构的运行安全性。
