球锁式起重葫芦锁止机构三维设计

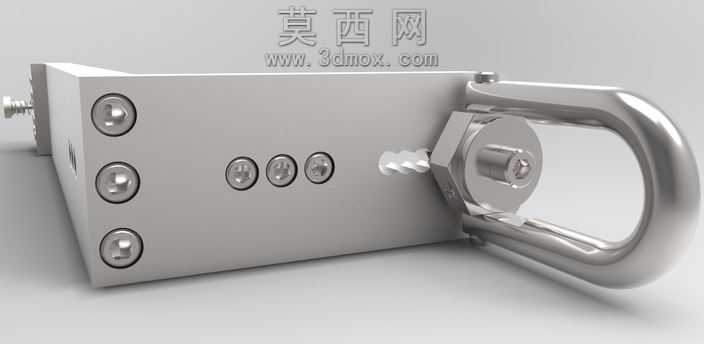

本作品为球锁式起重葫芦的核心锁止执行机构三维建模成果，建模阶段围绕起重设备的安全锁止需求展开结构设计，首先完成整体装配基准的搭建，以长条形安装基体作为核心承载件，对基体上的安装孔位、轴系配合面进行精准参数化绘制，保证各部件的装配公差符合机械设计规范。建模过程中针对球锁的核心工作结构做了细化处理：包含前端伸出的传动输出轴、端面法兰盘上的多组紧固螺钉安装位、内置的弹簧复位组件、球形锁止销以及端部的调节旋钮，每一个零件都单独绘制特征，从草图绘制到拉伸、切除、倒角、螺纹修饰等步骤逐步完成，还原了零件的真实加工特征。材质与渲染阶段，对金属部件统一赋予哑光铝合金材质，对弹簧部件赋予弹簧钢的金属质感，对紧固螺钉做了不锈钢材质的区分，通过渲染环境光的调整，突出金属表面的细腻磨砂质感，同时清晰展现各部件的装配层次，让内部的球锁配合结构直观可见。设计思路上，该机构通过端部旋钮的旋转带动内部球销位移，配合弹簧的预紧力实现锁止与解锁状态的切换，法兰盘上的多颗紧固螺钉保证机构与葫芦主体的连接强度，前端伸出的轴用于对接起重葫芦的传动组件，整体结构紧凑，锁止动作可靠，建模时充分考虑了实际装配中的干涉问题，对球销与安装孔的配合间隙、弹簧的压缩行程都做了参数校验，确保模型可直接用于后续的结构验证、工程图导出以及样机试制参考，完整还原了球锁起重葫芦锁止端的全部结构细节，没有冗余的无效特征，各零件间的装配关系清晰明确。
