凯旋虎崽摩托车配套Ewarts小活栓结构设计

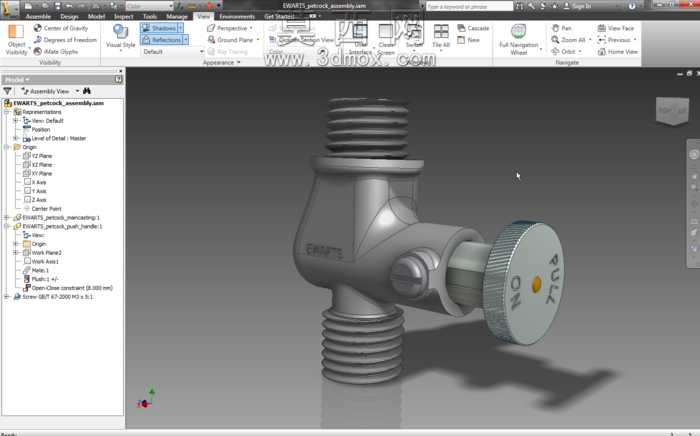

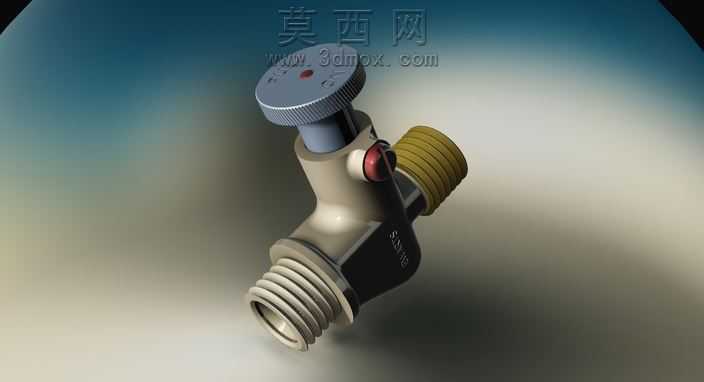

该作品针对凯旋TigerCub摩托车的配套使用需求，完成Ewarts小活栓的全参数化三维建模，建模过程中严格遵循原厂配件的尺寸公差规范，对活栓的每一处结构都做了精细化还原。首先针对上下两端的外螺纹结构，建模时严格匹配对应管路的连接螺纹标准，还原了螺纹的牙型角、螺距、牙顶间隙等细节参数，保证模型导入装配环境后可直接完成管路对接的干涉检查，无需二次调整螺纹参数。阀体主体部分采用放样融合加局部倒角的建模方式，还原了铸件阀体的流畅过渡曲面，同时对阀体表面的品牌标识做了凹凸纹理的细节处理，让模型渲染时可呈现真实的铸字质感。侧置的调节旋钮组件是该活栓的核心功能结构，建模时拆分了旋钮本体、防滑滚花、定位标识点、中心固定销、密封衔接段等多个独立零件，其中旋钮外圈的滚花采用圆周阵列特征生成，还原了实物的细密防滑纹理，旋钮端面的开关标识采用草图包覆特征制作，保证标识的位置精度与实物完全一致。阀体与旋钮衔接处的锁紧螺钉也做了全细节建模，还原了螺钉头部的一字槽结构与螺纹段的完整牙型。材质配置阶段，为阀体主体分配了哑光铸钢材质，调整了材质的粗糙度与金属度参数，模拟铸钢件表面细微的颗粒质感；为调节旋钮分配了亮面镀铬材质，提升金属反光的层次感，凸显旋钮的机加工表面质感；为密封衔接段分配了耐油橡胶材质，调整材质的漫反射颜色与低反光参数，还原橡胶件的哑光质感。渲染阶段采用工作室三点布光方案，主光源从侧上方投射，打出阀体的主体轮廓与螺纹的层叠阴影，辅光源从正面补光消除暗部死黑，背光源勾勒旋钮的镀铬边缘高光，搭配浅灰色地面接收软阴影，让整个模型的结构层次清晰呈现。设计过程中重点考量了活栓的油路通断调节逻辑，建模时预留了阀芯的转动行程空间，所有配合面都按照实际装配公差预留了合理间隙，既保证模型的视觉还原度，也可直接用于后续的装配验证、结构改进或者3D打印样件制作，完整还原了这款经典摩托车小活栓的结构特征与细节质感。
