摩托车轮胎换刀工具结构设计展示

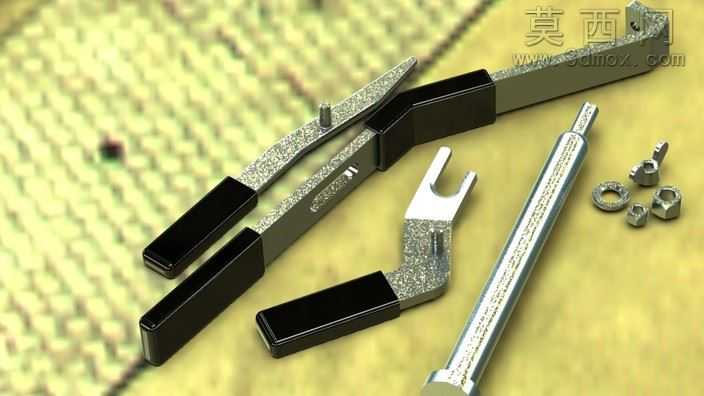

本作品为摩托车轮胎换刀工具的概念结构设计，采用三维建模软件完成整体参数化构建，建模过程中严格遵循机械加工的尺寸规范，将核心承载板材的厚度设定为8毫米，匹配不锈钢板材的实际加工特性，保证模型结构的合理性与可落地性。建模阶段优先完成主体金属支架的草图绘制，通过拉伸、切除等基础特征完成支架本体的结构搭建，预留出紧固件安装孔位与卡接结构的配合间隙，确保各活动部件之间不存在运动干涉。材质渲染环节针对不同部件做了差异化的材质参数调整：主体承载支架采用拉丝不锈钢材质，调整金属粗糙度与反射参数还原不锈钢板材的哑光金属质感，表面添加细微的拉丝纹理提升真实感；紧固件部分采用镀铬金属材质，提高高光反射强度模拟标准螺栓的亮面金属质感；接触轮胎的卡接部件采用哑光黑色硬质橡胶材质，调整漫反射参数与凹凸纹理还原橡胶部件的防滑表面特性；背景搭配的轮胎与轮辋部件分别还原橡胶轮胎的颗粒质感与金属轮辋的电镀光泽，通过光影层次突出工具的使用场景。结构设计上，工具采用对称式夹持结构，两端的卡爪可适配摩托车轮胎的轮辋边缘，中间的紧固螺栓结构可调节夹持力度，使用时通过卡爪卡入轮辋与轮胎的缝隙，旋紧螺栓即可撬动轮胎完成换胎操作，避免传统撬棍对轮辋造成的刮擦损伤。设计过程中反复调整卡爪的弯折角度与支架的受力结构，确保工具在受力时的应力分布均匀，减少使用过程中的形变风险。为清晰展示工具的工作逻辑，配套制作了说明文档拆解操作步骤，模型同时保留了可编辑的参数化特征，方便后续根据不同尺寸的摩托车轮胎调整夹持范围，优化结构细节。渲染阶段采用工作室柔光布光，多角度展示工具的装配关系与细节特征，金属部件的反光与橡胶部件的哑光形成明确的材质区分，直观呈现工具的实际使用形态。
