电力设备配套内螺纹六角头M5螺栓

　　在电力输配、变电设备的装配环节，紧固件的选型直接决定整套设备长期运行的结构可靠性，尤其是变压器这类长期处于户外工况、伴随持续微振与温变循环的设备，每一颗连接螺栓的结构合理性都需要经过多维度校核。这款带内螺纹的六角头M5规格螺栓，主要适配电力变压器内部组件的层间连接、端子排辅助固定以及小型结构件的拼接需求，区别于常规外螺纹全杆螺栓，其杆端内置的内螺纹结构可实现双向锁紧，在空间受限的变压器腔体内部，无需额外配置螺母即可完成双侧组件的拉紧固定，大幅压缩装配所需的操作空间。

　　从结构设计逻辑来看，这款螺栓的头部采用标准外六角构型，对边尺寸严格匹配通用M5规格螺栓的扳手夹持要求，现场装配时可直接使用常规8mm开口扳手、套筒工具完成锁紧操作，无需定制专用工装，适配电力运维现场的通用工具体系。头部与杆身的过渡位置设置了45度倒角卸荷槽，避免六角头根部因应力集中出现断裂隐患——这一细节在变压器长期运行的微振工况下尤为关键，过往不少设备的连接失效案例，都源于螺栓头部直角过渡位置的疲劳裂纹扩展，最终导致连接松脱。杆身部分采用等直径光杆设计，表面粗糙度控制在Ra1.6以内，装配时可顺畅穿过预制的安装通孔，光杆段的长度公差控制在h6级别，与安装孔的间隙配合量控制在0.1mm以内，既保证装配时的穿入便利性，又能避免间隙过大导致的连接错位。

　　杆端的内螺纹采用标准M5粗牙螺纹，螺纹深度达到1.5倍公称直径，足够的啮合长度可保证与配套螺杆连接时的抗拉强度满足8.8级螺栓的力学性能要求，螺纹收尾处设置了不完整螺纹退刀槽，避免螺纹末端出现螺牙撕裂的问题。实际应用中，这种带内螺纹的螺栓可实现两种装配模式：一是作为双头连接柱使用，一端穿过外侧构件的安装孔后，内侧直接拧入配套的小规格螺杆完成拉紧，无需在腔体内部预留螺母的操作空间，尤其适合变压器内部绕组固定架、绝缘隔板这类间距狭窄的位置；二是作为调整螺栓使用，通过内螺纹配合调节螺杆，实现组件安装位置的微调，比如变压器端子排的位置校准、小型传感器支架的角度调整，无需额外配置调节螺母组件。

　　从安装边界来看，这款螺栓的六角头厚度为3.2mm，杆身总长度可根据不同安装场景适配不同规格，本次建模的标准款杆长为20mm，安装时需要预留的最小操作空间为：头部外侧预留10mm的扳手操作空间，杆端内螺纹侧预留至少8mm的螺杆拧入空间，安装孔的推荐预制直径为5.2mm，孔位的同轴度公差需要控制在Φ0.2mm以内，避免装配时出现杆身别劲导致的预应力过大。在电力变压器的实际装配场景中，这类螺栓通常配合平垫圈、弹簧垫圈使用，弹簧垫圈的安装位置位于内螺纹侧的连接件与拧入螺杆的头部之间，可有效抵消设备运行过程中因电磁振动、温度循环导致的螺纹预紧力衰减，保证连接结构的长期可靠性。

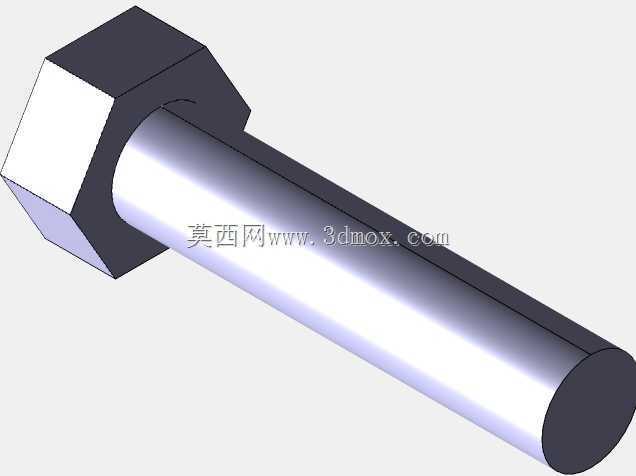

　　建模过程中，对螺栓的各个工艺细节都做了还原：六角头的棱边做了0.2mm的倒钝处理，符合实际冷镦加工的工艺特征，不会出现锐边割手的问题；杆身末端的内螺纹孔口做了120度倒角，方便配套螺杆的导入，也避免孔口的锐边在螺杆拧入时刮伤螺纹表面；螺纹的牙型采用标准60度三角牙，牙顶和牙底的圆弧过渡都按照紧固件国标做了还原，可直接用于装配干涉检查、机构运动仿真，也可导出工程图用于生产加工的工艺参考。对于从事电力设备结构设计的工程师而言，这类标准件的精准建模可大幅减少装配体设计过程中的标准件重复建模工作量，直接调用即可完成整机的虚拟装配，提前排查安装空间不足、孔位不匹配等设计问题，减少后续样机试制阶段的改模成本。
