触发机构用等节距圆柱螺旋压缩弹簧

　　这款圆柱螺旋压缩弹簧是触发类机构的核心弹性执行元件，在各类需要瞬时触发、弹性复位、力值反馈的机械结构中承担关键作用。从实际工程应用场景来看，这类弹簧常出现在小型机电触发装置、航空航天类小型作动机构、无人机快拆锁止结构、按压式触发开关、安全联锁机构中，依靠自身压缩后储存的弹性势能，在机构解锁瞬间提供稳定的复位推力或者触发驱动力，保障触发动作的响应速度与动作可靠性。

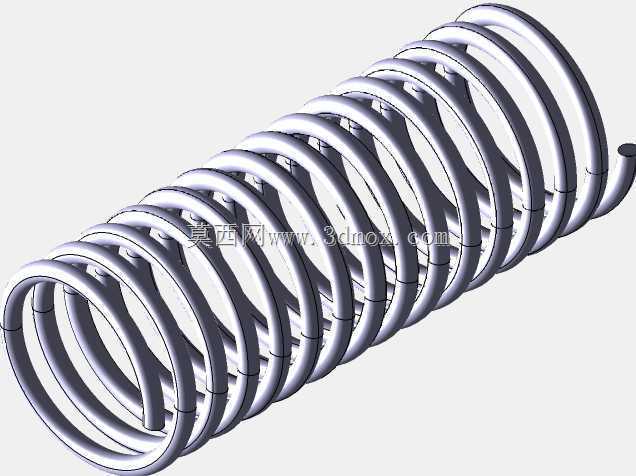

　　从功能特性层面来说，该弹簧采用等节距圆柱螺旋结构设计，线径均匀，圈间间隙在自由状态下保持一致，受力时各圈变形量均匀，力值输出线性度好，不会出现节距不均导致的力值突变问题。弹簧两端采用并圈磨平的端部处理工艺，安装后两端支撑面与安装座贴合度高，压缩过程中不会出现偏载、歪斜的情况，能有效避免因弹簧受力倾斜导致的卡滞、弹力衰减过快问题。弹簧的螺旋升角经过合理匹配，在满足刚度要求的前提下，尽可能降低了压缩过程中的圈间摩擦，提升了触发动作的响应灵敏度，不会因为内部摩擦导致触发力值出现较大偏差。

　　设计思路上，这款弹簧的建模完全遵循机械设计手册中圆柱螺旋压缩弹簧的设计规范，首先根据触发机构需要的触发力、工作行程确定弹簧的线径、中径、有效圈数参数，建模过程中严格控制螺旋线的生成精度，扫掠路径与簧丝截面保持垂直，确保每一圈簧丝的截面形状一致，没有建模过程中常见的截面扭曲、壁厚不均问题。建模时预留了合理的并圈长度，两端的支撑圈长度符合实际加工工艺要求，不会出现设计参数与实际加工无法匹配的问题，模型可以直接导入有限元分析软件进行刚度校核、疲劳寿命仿真，也能直接用于装配干涉检查、机构运动仿真。

　　从外形尺寸与安装边界来看，该弹簧的外径尺寸控制在适配小型安装腔的范围内，安装时不需要额外预留过大的径向间隙，弹簧自由长度满足工作行程加预压长度的总尺寸要求，最小压并长度小于机构的极限压缩行程，不会出现弹簧压并后机构还未到位的硬顶问题。安装时两端的磨平端面可以直接套在定位销或者安装凸台上，不需要额外的导向套也能保持稳定的压缩姿态，在径向空间受限的触发机构中，这种设计能有效压缩整体机构的体积，符合小型化机电产品的设计趋势。

　　在实际选型使用时，这类弹簧需要匹配对应的预压量，预压量通常设置为自由长度的10%-15%，避免机构在非工作状态下弹簧出现窜动，同时保证初始弹力足够克服机构的静摩擦力。工作过程中弹簧的最大压缩量不能超过材料的许用变形量，避免出现塑性变形导致弹力失效。这款弹簧的三维模型完整还原了实际产品的所有结构细节，包括端部的磨平角度、圈间的均匀间隙、簧丝的圆角过渡，在装配设计时可以直接调用，不需要二次修改结构，能有效缩短结构设计阶段的建模周期，也能在运动仿真中准确模拟弹簧的压缩、复位过程，验证整个触发机构的动作逻辑是否合理，排查运动过程中可能出现的干涉、卡滞问题。
