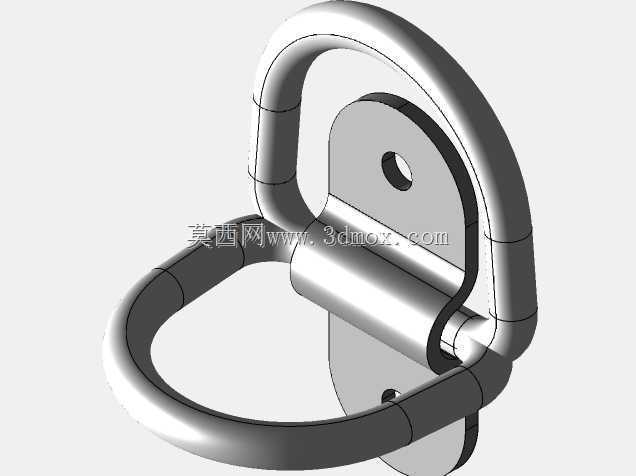

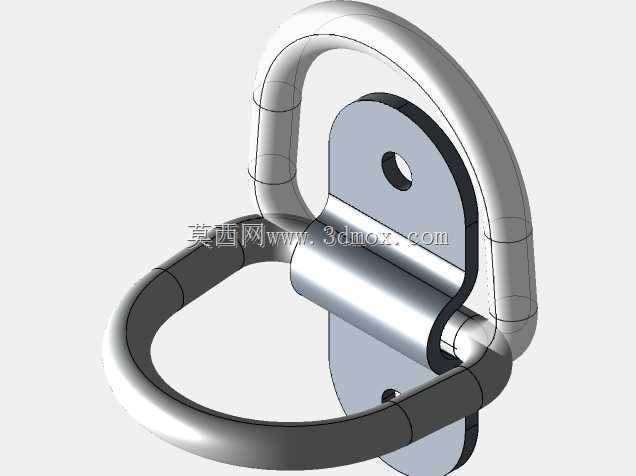

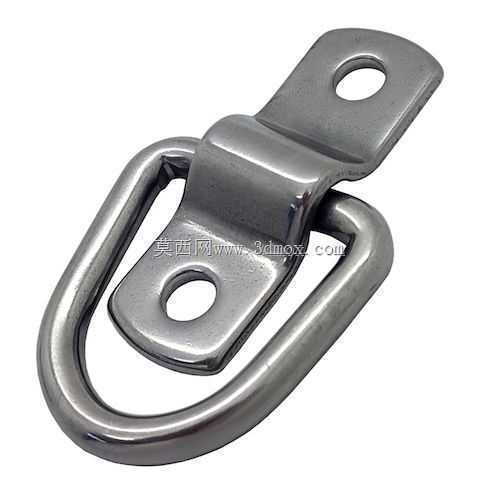

做运输装备、改装载具结构设计的工程师,大概率都接触过这类小型绑扎固定件,别看零件尺寸不大,在实际工况里承担的载荷传递作用直接关系到运输过程的货物固定可靠性,很多新手建模时容易忽略这类小零件的安装边界与受力逻辑,最后出的模型要么装配干涉,要么受力路径设计不合理,实际打样后根本达不到额定承重要求。这款直径8mm的带板绑扎环,主体环体采用8mm直径的不锈钢棒材弯制成D形闭环,弯制衔接处做了满焊打磨处理,避免焊缝凸起影响绑带、挂钩的穿入顺畅度,环体内侧做了小圆角过渡,不会在绑扎受力时切割织带或者钢丝绳的表层,长期交变载荷下也不会因为应力集中出现环体断裂的问题。配套的安装底座采用冲压折弯成型的不锈钢板材,底座上设置两个安装孔位,
分别位于折弯段的上下两个平面,安装时可以直接通过螺栓将底座固定在型材、车厢底板或者设备机架的安装面上,双孔固定的设计相比单孔固定能避免环体受侧向拉力时出现底座偏转的问题,折弯段的弧度刚好贴合环体的外侧曲面,环体可以绕穿入底座的直段做小角度的摆动,适配不同方向的绑扎拉力,不会因为拉力方向偏移出现局部应力集中的情况。从实际应用场景来看,这类绑扎环常被用在越野改装车辆的后备箱固定位、货运车厢的内侧壁、物流周转箱的安装面、特种装备机架的系留点上,用来配合捆绑带、钢丝绳、弹簧钩实现货物或者附加装备的固定,相比焊接式的固定吊环,这种螺栓安装的款式不需要在安装现场做焊接作业,后期维护更换也更方便,不锈钢材质的选型可以适配户外淋雨、高湿、
轻度腐蚀的使用场景,不需要额外做表面防锈处理,长期使用也不会出现锈迹污染绑带或者安装面的问题。建模过程中需要重点关注几个尺寸边界:首先是环体的内净空尺寸,要保证常用的25mm宽度织带、额定载荷2t的弹簧钩可以顺利穿入,不会出现卡滞;其次是底座安装孔的中心距,要匹配常用的20/40系列铝型材的槽距,或者车厢底板常用的安装孔位间距,避免出现孔位对不上无法安装的问题;然后是底座折弯段的让位尺寸,要保证环体摆动到最大角度时,不会和安装面的凸起结构、螺栓头发生干涉,环体的活动间隙控制在0.5-1mm之间,间隙过大容易出现环体晃动产生异响,间隙过小则会导致环体转动卡滞,无法自适应拉力方向。从受力设计的角度看,底座的折弯处做了加强压筋处理,
避免受拉时折弯处出现板材延展变形,安装孔的位置距离板材边缘的距离要大于2倍孔径,防止螺栓锁紧时或者受拉力时出现板材边缘撕裂的问题,环体与底座衔接的直段长度要完全贯穿底座的两个支撑面,避免环体受拉时从底座中脱出。很多新手在做这类零件建模时,容易把环体和底座做成一体结构,忽略了环体需要活动的实际需求,或者把焊缝位置建在环体的受力直段上,实际生产中焊缝位置是整个环体的强度薄弱点,应该把焊缝设置在环体圆弧段的非主要受力位置,同时焊缝余高要打磨至与棒材表面齐平,避免影响挂钩的滑动。另外在安装面的适配设计上,底座与安装面接触的平面做了平面度公差要求,保证安装后底座完全贴合安装面,不会出现局部悬空导致螺栓锁紧后底座变形的问题,安装孔采用沉孔设计,可以让内六角螺栓的头部完全埋入底座平面内,不会凸起干涉环体的转动,也不会在绑扎时刮伤绑带表层。这类小五金件虽然结构不复杂,但是每个尺寸细节都和实际使用的可靠性直接相关,建模时不能只照着外观画个大概形状,必须结合实际安装工况、受力路径、装配公差来调整每个结构的尺寸参数,才能保证最终输出的模型可以直接用于生产加工或者装配仿真。
- 全部评论(0)
- 模板大小: 1.04 MB
- 售价:5金币
- 下载次数: 128
- 系统要求: STEP / IGES,CATIA,Rendering
- 软件分类: 通用五金配件
