直列四缸发动机曲柄活塞组装配结构

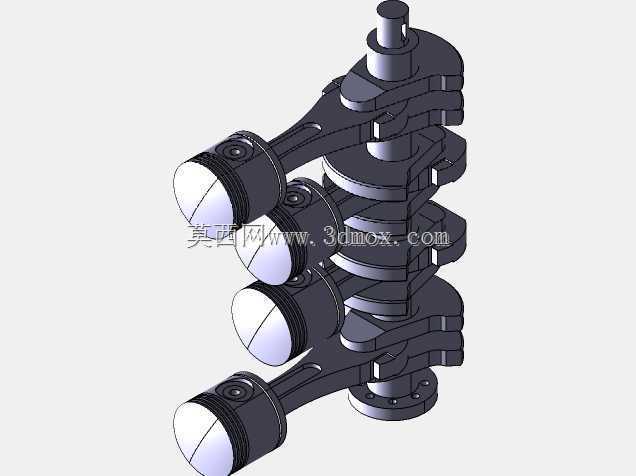

　　这套装配结构是直列四缸内燃机的核心运动组件，日常在乘用车动力总成、小型工程机械动力单元、固定式发电机组动力端都能见到这类结构的实际应用，它承担着把燃料燃烧产生的气体压力转化为旋转扭矩的核心作用，是内燃机实现动力输出的关键运动总成。从实际工况来看，这套组件需要长期承受高频往复冲击、交变热负荷与摩擦损耗，设计阶段首先要平衡的就是运动件的质量一致性，四个活塞连同连杆的质量差需要控制在克级范围内，避免高转速下产生的一阶、二阶往复惯性力引发整机振动，这也是直列四缸结构相比三缸结构在NVH表现上更具优势的核心原因。结构布局上采用直列排布，四个曲柄销按照1-3-4-2的发火间隔角错开180度布置，保证每一个做功行程都能平稳衔接，

　　曲轴的主轴颈支撑采用全支撑设计，每两个曲柄之间都设置主轴颈与缸体主轴承座配合，大幅提升曲轴的抗弯刚度，能承受高爆发压力下的载荷冲击。活塞部分采用平顶设计适配燃烧室结构，裙部预留了热膨胀余量，避免工作温度升高后活塞胀死在气缸套内，活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套之间自由转动，保证磨损均匀。连杆采用锻钢材质的工字形截面，在保证结构强度的前提下尽可能降低往复运动质量，连杆大头采用斜切口设计，方便装配时从气缸上方将连杆活塞组装入缸孔，大头轴瓦与曲柄销之间预留合适的配合间隙，配合压力润滑形成的油膜实现低摩擦运转。从安装边界来看，这套组件的轴向定位依靠曲轴前端的止推片实现，控制曲轴的轴向窜动量在合理范围内，

　　前端预留皮带轮、正时机构的安装接口，后端预留飞轮与离合器的安装法兰，整体装配完成后需要满足活塞在上止点、下止点位置时不与气缸盖、曲轴箱发生运动干涉，活塞环的开口位置需要按照规定角度错开，避免工作过程中出现漏气、窜油的问题。设计过程中需要反复校核运动件的运动包络，确认曲轴转动全行程内，连杆不会与缸筒内壁、曲轴箱加强筋发生碰撞，活塞的气门避让坑需要与配气机构的气门升程曲线匹配，避免活塞在上止点附近与开启的气门发生碰撞。这类结构的建模过程需要重点关注配合关系的还原，比如活塞与活塞销的过渡配合、连杆大头与曲柄销的间隙配合、活塞环与活塞环槽的侧隙背隙设定，都要和实际工程要求保持一致，装配完成后可直接用于运动仿真，模拟不同转速下的惯性力载荷、

　　活塞运动加速度变化，为后续的缸体设计、配气机构匹配、平衡轴选型提供准确的运动学数据支撑。实际生产中这类组件的尺寸公差要求极高，曲轴的曲柄销圆度、圆柱度公差需要控制在微米级，连杆大小头孔的平行度公差也有严格要求，否则会出现偏磨、拉缸、轴瓦异常磨损等故障，建模阶段还原这些配合特征时，也需要把公差带的设计思路融入到装配约束里，保证数字模型和实物的装配逻辑完全一致。
