带运动学仿真的星型径向发动机结构

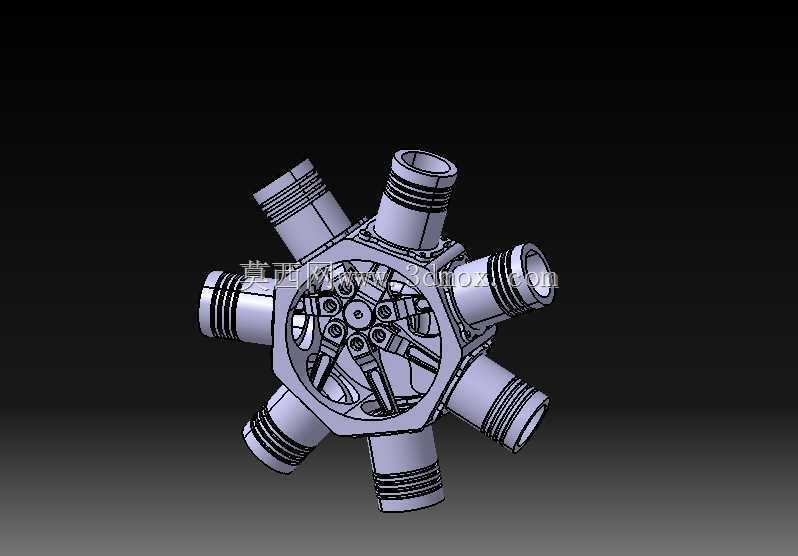

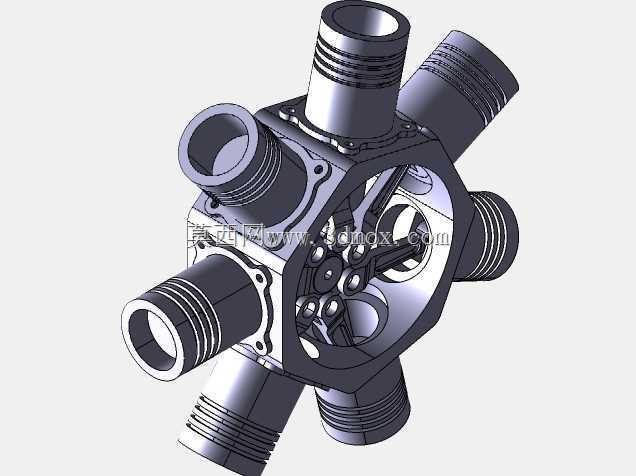

　　在轻型通航动力、小型航空试验台、早期活塞式航空动力装置的结构验证场景中，径向发动机凭借其紧凑的周向布局、优异的风冷散热特性，始终是小功率航空动力选型、机械原理教学演示的典型结构。这套径向发动机的三维结构完整还原了星型布置的核心特征，七个气缸沿曲轴中心呈放射状均匀排布，这种布局从根源上缩短了整机的轴向尺寸，相比直列多缸动力单元，在相同排量下轴向安装长度可压缩40%以上，非常适合对轴向安装空间有严格限制的轻型飞行器、小型动力试验台架的布置需求。

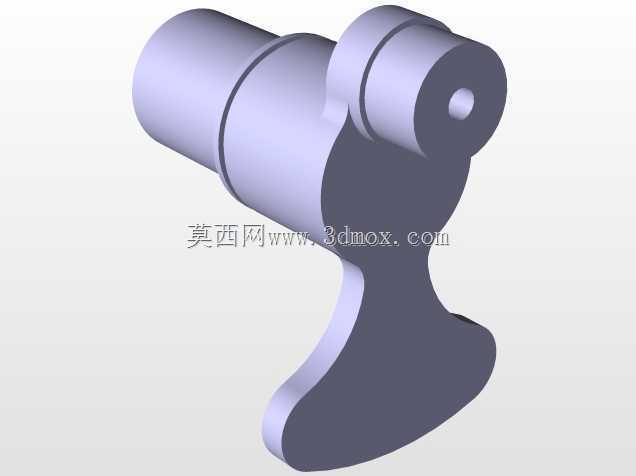

　　从实际功能逻辑来看，这套结构完整覆盖了径向发动机的运动传递链路：周向布置的每个气缸对应独立的活塞组件，通过连杆机构与中心曲轴的曲柄销连接，当活塞在气缸内完成往复运动时，多组连杆的合力直接驱动曲轴做旋转运动，相比直列发动机的多拐曲轴结构，单曲柄销承载所有气缸的动力输出，曲轴的整体刚性更强，高速运转下的轴系扭振风险更低。设计过程中针对径向布局的连杆干涉问题做了针对性的结构避让，主连杆与副连杆的铰接位置做了圆弧过渡处理，在曲轴整周旋转的全行程内，各连杆之间、连杆与曲轴箱内壁之间均保留了足够的运动间隙，不会出现运动卡滞的问题。

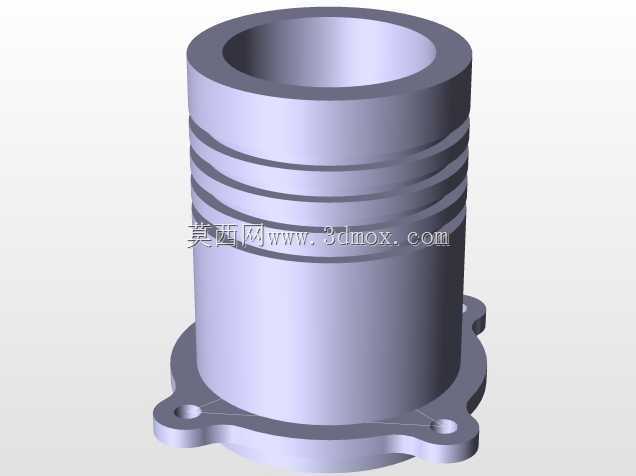

　　从安装边界来看，整机的外接安装面集中在曲轴箱的后端法兰位置，法兰上预留的周向均布安装孔可直接对接动力输出端的连接支座，不需要额外设计转接支架；气缸的外侧散热鳍片沿气缸轴向平行排布，周向无遮挡的结构让迎面气流可以直接扫过所有气缸的散热表面，不需要额外布置复杂的水冷管路，简化了外围辅助系统的结构。气缸与曲轴箱的对接面采用止口定位结构，装配时可直接通过止口保证缸体中心与曲轴回转中心的同轴度，降低装配过程中的找正难度，每个气缸的进气、排气接口统一朝向外侧，方便后续对接进排气管路时的操作空间预留。

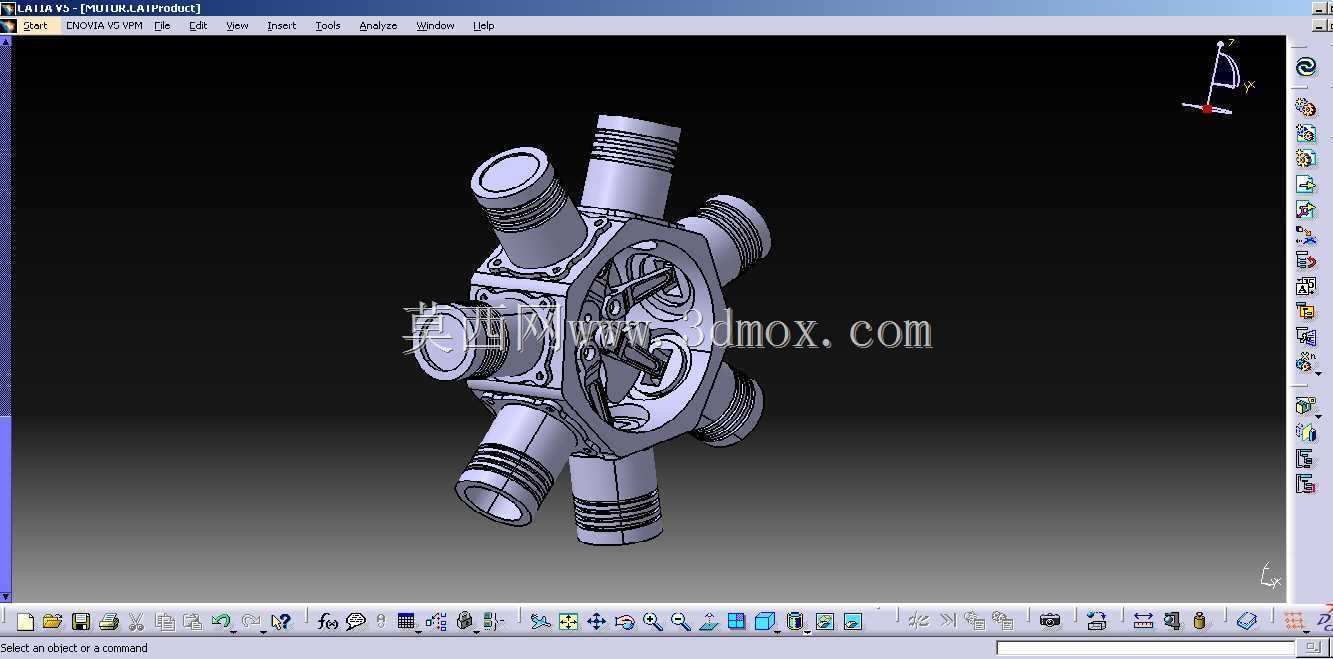

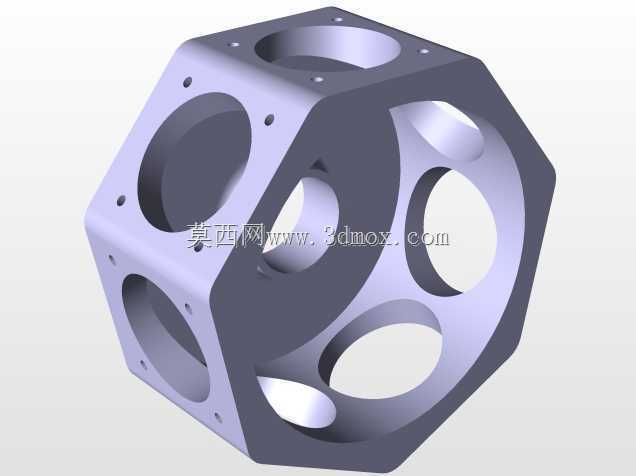

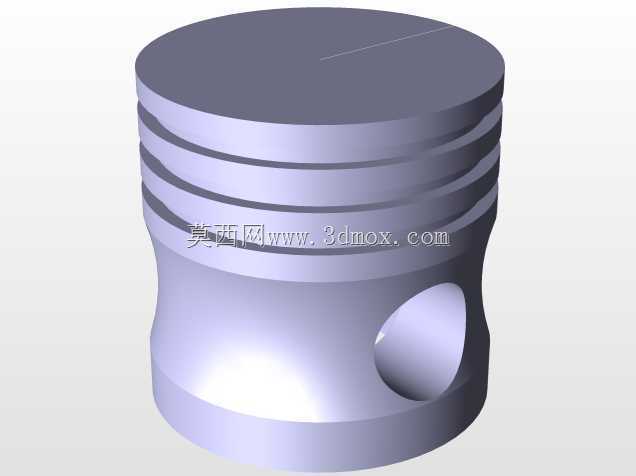

　　这套结构自带完整的运动学约束关系，所有运动副的连接关系完全匹配实际发动机的运动逻辑，可直接用于运动仿真验证，观察不同曲轴转角下各活塞的位置变化、连杆的摆动角度，也可作为机械原理教学中曲柄连杆机构、多缸动力布置的演示模型。在结构细节上，曲轴箱采用分体式设计，上下箱体的结合面沿曲轴轴线水平布置，装配时可先将曲轴、连杆组件预装到下箱体后再扣合上箱体，降低了整机组装的难度；活塞裙部做了适配径向侧推力的型线修正，可有效降低活塞往复运动过程中对气缸壁的偏磨，提升结构的运行可靠性。气缸头部的连接结构预留了足够的空间，可根据后续需求扩展火花塞、喷油嘴等附件的安装位，不需要对缸体主体结构做大幅修改。

　　在实际选型参考中，这种周向布置的径向结构相比同功率的直列、V型动力单元，整机的重心更靠近曲轴中心位置，运转时的整机振动更小，对于安装在轻型飞行器机头位置的动力场景，重心集中的特性可有效降低整机的配平难度。同时所有气缸的维护点全部暴露在外侧，日常检查、更换气缸组件时不需要拆解周边的大量附属结构，维护可达性远优于包裹式布局的动力装置。建模过程中所有运动部件的配合间隙均参考小排量活塞发动机的通用设计公差，活塞与气缸壁的间隙、连杆大头与曲柄销的配合间隙均预留了合理的活动量，仿真运行过程中不会出现部件穿透、运动死点的问题，可直接用于机构运动验证、结构展示、教学演示等多个场景。
