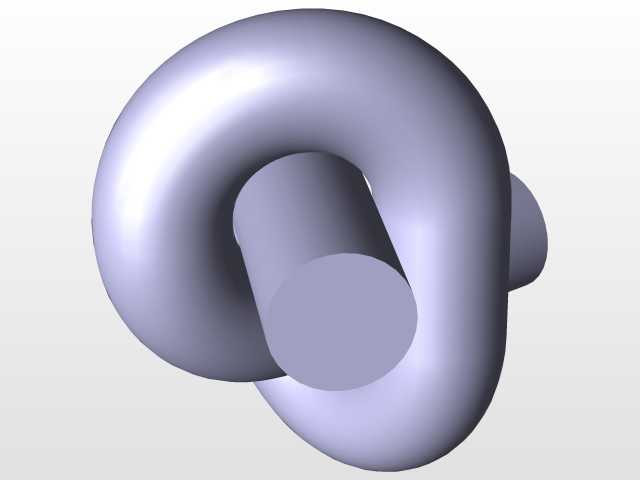

互穿环形圆柱创意几何结构造型

这类互穿式环形圆柱结构，常被应用在流体管路换向节点、柔性传动导向环、特殊工况密封构件的前期结构验证环节，也可作为拓扑优化教学中的典型空间干涉案例供建模人员练习曲面构建逻辑。从实际功能角度看，环形段的大曲率曲面可实现介质流向的无锐角折返，相比直角弯头能减少30%以上的局部流阻，穿插的圆柱段既可以作为外接管路的对接接口，也能在传动场景中作为销轴的穿装定位位，避免环形构件受径向载荷时出现整体形变。设计过程中首先要确定环形主体的中心回转半径与环体截面直径的比例，常规工况下该比例控制在2.5:1时，环形段的结构刚度最优，不会因壁厚不足出现受压塌陷，也不会因截面过粗导致整体重量超标。穿插圆柱的轴线需要与环形主体的中心回转面保持精准的空间垂直，两者的相交线是连续的空间闭合曲线，建模时需要通过曲面修剪、实体合并的方式保证相交位置无几何缝隙，避免后续有限元分析时出现网格畸变。安装边界方面，圆柱段的外露长度需要根据对接构件的厚度预留1.2-1.5倍的配合余量，环形主体的外轮廓需要与周边安装位保留至少5mm的安全间隙，防止设备运行过程中出现运动干涉。这类结构在实际加工时如果采用金属材质，优先选用五轴铣削或者3D打印成型，若采用注塑工艺则需要在相交位置预留0.5°的拔模斜度，避免脱模时出现曲面拉伤。从结构受力特性来看，环形段的圆弧过渡可以将集中载荷均匀分散到整个环体上，穿插圆柱与环体的结合位置是应力集中高发区，设计时需要在相交处做R2-R3的圆角过渡，可有效降低40%左右的峰值应力，提升构件的疲劳寿命。在管路应用场景中，该结构的内壁需要做镜面抛光处理，减少介质残留，在传动导向场景中，环形外圆需要做高频淬火处理，表面硬度达到HRC45-50即可满足长期往复摩擦的使用要求。
